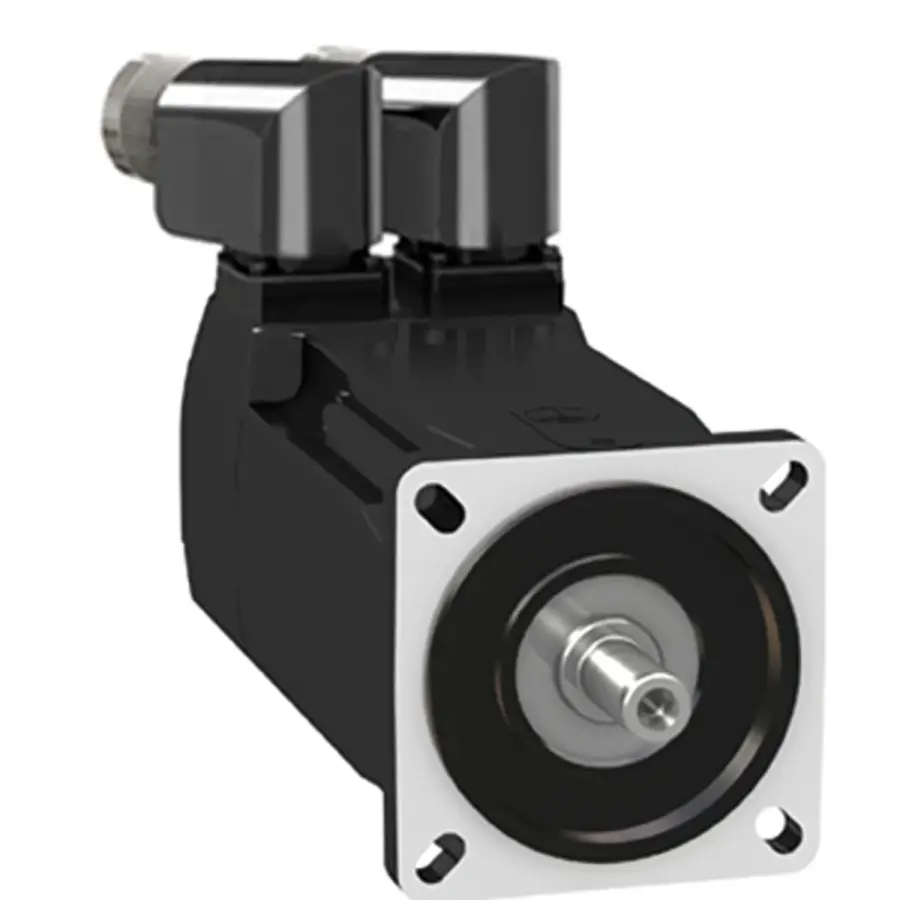

SCHNEIDER BMH0703P16F2A 3.4 Nm 8000 rpm FRENLİ SERVO MOTOR

SCHNEIDER BMH0703P16F2A 3.4 Nm 8000 rpm FRENLİ SERVO MOTOR

Schneider Electric BMH0703P16F2A, yüksek hassasiyetli hareket kontrolü gerektiren endüstriyel otomasyon sistemleri için tasarlanmış, 3.4 Nm tork ve 8000 rpm maksimum hıza sahip frenli servo motordur. Lexium BMH serisinin bir parçası olan bu motor, dinamik performansı ve kompakt tasarımıyla öne çıkar

Teknik Özellikler

Ürün Grubu : BMH

Ürün Ya da Bileşen Tipi : Servo motor

Maksimum mekanik hız : 8000 rpm

Sürekli durma torku :

3,4 N.m için LXM32.D18N4 -de 6 A, 400 V, trifaze
3,4 N.m için LXM32.D18N4 -de 6 A, 480 V, trifaze

Tepe durma torku :

10,2 N.m için LXM32.D18N4 -de 6 A, 400 V, trifaze
10,2 N.m için LXM32.D18N4 -de 6 A, 480 V, trifaze

Nominal çıkış gücü :

1300 W için LXM32.D18N4 -de 6 A, 400 V, trifaze
1300 W için LXM32.D18N4 -de 6 A, 480 V, trifaze

Nominal tork :

2,4 N.m için LXM32.D18N4 -de 6 A, 400 V, trifaze
2,4 N.m için LXM32.D18N4 -de 6 A, 480 V, trifaze

Nominal hız :

5000 rpm için LXM32.D18N4 -de 6 A, 400 V, trifaze
5000 rpm için LXM32.D18N4 -de 6 A, 480 V, trifaze

Ürün uyumluluğu : LXM32.D18N4 -de 400...480 V trifaze

Şaft ucu : Kilitli

IP koruma derecesi : IP54 standart

Hız geri besleme çözünürlüğü : 32768 nokta/dönüş

Frenleme : Ile

Montaj Desteği : Uluslararası standart flanş

Elektrikli bağlantı : Döndürülebilir sağa açılı konnektörler

Seri Uyumluluğu : Lexium 32

[Us] Nominal Besleme Gerilimi : 480 V

Fazların Ağ Sayısı : Trifaze

Sürekli durma akımı : 3,91 A

Sürekli güç : 1,68 W

Maksimum akım Irms : 12,6 A için LXM32.D18N4

Maksimum kalıcı akım : 12,57 A

İkinci şaft : Ikinci şaft ucu olmadan

Şaft çapı : 14 mm

Şaft uzunluğu : 30 mm

Anahtar genişliği : 20 mm

Geri besleme tipi : Tek dönüşlü SinCos Hiperface

Tutma torku : 3 N.m frenleme

Motor flanş boyutu : 70 mm

Motor yığını sayısı : 3

Tork sabiti : 0,87 N.m/A -de 120 °C

Geri emf sabiti : 55,8 V/krpm -de 120 °C

Motor kutuplarının sayısı : 10

Rotor ataleti : 1,78 kg.cm²

Stator direnci : stator direnci

Stator endüktansı : 8,6 mH -de 20 °C

Stator elektrik süresi sabiti : 3,2 ms -de 20 °C

Maksimum radyal güç Fr :

730 N -de 1000 rpm
580 N -de 2000 rpm
510 N -de 3000 rpm
460 N -de 4000 rpm
430 N -de 5000 rpm
400 N -de 6000 rpm

Maksimum eksenel güç Fa : 0,2 x Fr

Fren içeri çekme gücü : 7 W

Soğutmanın tipi : Doğal konveksiyon

Uzunluk : 225 mm

Ortalama bilezik çapı : 60 mm

Ortalama bilezik derinliği : 2,5 mm

Montaj deliklerinin sayısı : 4

Montaj delik çapı : 5,5 mm

Montaj deliklerinin dairesel çapı : 82 mm

Ürün Ağırlığı : 4 kg

Ürün Avantajları

Yüksek hız ve tork kombinasyonu ile üstün dinamik performans

Entegre fren sayesinde güvenli duruş ve konum sabitleme

Kompakt gövde yapısı ile dar alanlarda kolay montaj

Uzun ömürlü rulman ve sızdırmazlık sistemleri

BCH/BMH motorlar için optimize edilmiş Schneider servo sürücülerle %100 uyum

Sessiz ve titreşimsiz çalışma

Kullanım Alanları

CNC tezgahları

Ambalaj ve dolum makineleri

Endüstriyel robotik sistemler

Konveyör ve taşıma sistemleri

Otomatik makine hatları ve proses kontrol uygulamaları

SCHNEIDER BMH0703P16F2A ile Yüksek Hassasiyetli ve Güvenli Servo Uygulamaları

BMH0703P16F2A frenli servo motor, yüksek tork ve hız performansına ihtiyaç duyulan uygulamalarda, frenleme özelliğiyle birlikte güvenli pozisyon kontrolü sağlar. Schneider Electric kalitesiyle üretim hatlarınızda verimlilik, hassasiyet ve dayanıklılık sunar.
