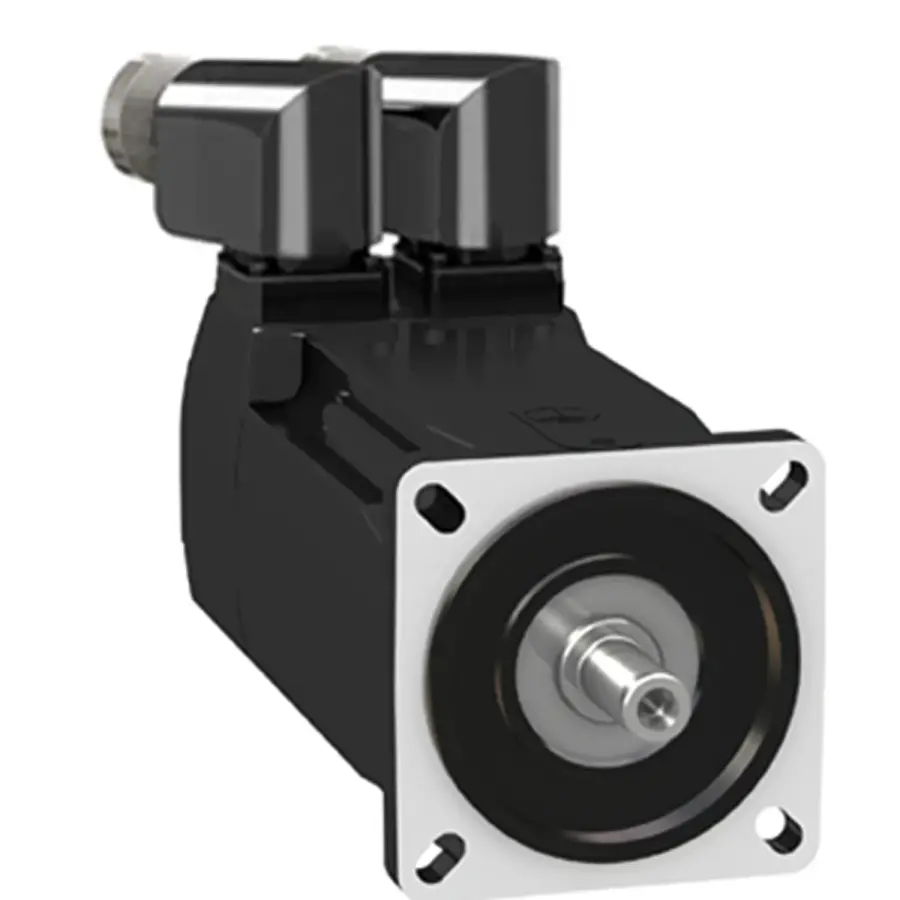

SCHNEIDER BMH0703P16A2A 3.4 Nm 8000 rpm FRENSİZ SERVO MOTOR

SCHNEIDER BMH0703P16A2A 3.4 Nm 8000 rpm FRENSİZ SERVO MOTOR

Schneider Electric BMH0703P16A2A, yüksek hız ve hassasiyet gerektiren uygulamalar için özel olarak tasarlanmış frensiz senkron servo motor modelidir. 3.4 Nm nominal tork ve 8000 rpm maksimum devir hızı, bu motoru dinamik ve yüksek performanslı otomasyon sistemleri için ideal hale getirir. BMH serisinin kompakt gövdeli modellerinden biri olan bu motor, Lexium servo sürücü serileriyle tam uyumludur.

Teknik Özellikler

Ürün Grubu : BMH

Ürün Ya da Bileşen Tipi : Servo motor

Maksimum mekanik hız : 8000 rpm

Sürekli durma torku :

3,4 N.m için LXM32.D18N4 -de 6 A, 400 V, trifaze
3,4 N.m için LXM32.D18N4 -de 6 A, 480 V, trifaze

Tepe durma torku :

10,2 N.m için LXM32.D18N4 -de 6 A, 400 V, trifaze
10,2 N.m için LXM32.D18N4 -de 6 A, 480 V, trifaze

Nominal çıkış gücü :

1300 W için LXM32.D18N4 -de 6 A, 400 V, trifaze
1300 W için LXM32.D18N4 -de 6 A, 480 V, trifaze

Nominal tork :

2,4 N.m için LXM32.D18N4 -de 6 A, 400 V, trifaze
2,4 N.m için LXM32.D18N4 -de 6 A, 480 V, trifaze

Nominal hız :

5000 rpm için LXM32.D18N4 -de 6 A, 400 V, trifaze
5000 rpm için LXM32.D18N4 -de 6 A, 480 V, trifaze

Ürün uyumluluğu : LXM32.D18N4 -de 400...480 V trifaze

Şaft ucu : Kilitli

IP koruma derecesi : IP54 standart

Hız geri besleme çözünürlüğü : 32768 nokta/dönüş

Frenleme : Olmadan

Montaj Desteği : Uluslararası standart flanş

Elektrikli bağlantı : Döndürülebilir sağa açılı konnektörler

Seri Uyumluluğu : Lexium 32

[Us] Nominal Besleme Gerilimi : 480 V

Fazların Ağ Sayısı : Trifaze

Sürekli durma akımı : 3,91 A

Sürekli güç : 1,68 W

Maksimum akım Irms : 12,6 A için LXM32.D18N4

Maksimum kalıcı akım : 12,57 A

İkinci şaft : Ikinci şaft ucu olmadan

Şaft çapı : 14 mm

Şaft uzunluğu : 30 mm

Anahtar genişliği : 20 mm

Geri besleme tipi : Tek dönüşlü SinCos Hiperface

Motor flanş boyutu : 70 mm

Motor yığını sayısı : 3

Tork sabiti : 0,87 N.m/A -de 120 °C

Geri emf sabiti : 55,8 V/krpm -de 120 °C

Motor kutuplarının sayısı : 10

Rotor ataleti : 1,67 kg.cm²

Stator direnci : 2,65 Ohm -de 20 °C

Stator endüktansı : 8,6 mH -de 20 °C

Stator elektrik süresi sabiti : 3,2 ms -de 20 °C

Maksimum radyal güç Fr :

730 N -de 1000 rpm
580 N -de 2000 rpm
510 N -de 3000 rpm
460 N -de 4000 rpm
430 N -de 5000 rpm
400 N -de 6000 rpm

Maksimum eksenel güç Fa : 0,2 x Fr

Soğutmanın tipi : Doğal konveksiyon

Uzunluk : 186 mm

Ortalama bilezik çapı : 60 mm

Ortalama bilezik derinliği : 2,5 mm

Montaj deliklerinin sayısı : 4

Montaj delik çapı : 5,5 mm

Montaj deliklerinin dairesel çapı : 82 mm

Ürün Ağırlığı : 3 kg

Öne Çıkan Özellikler

Kompakt boyutlara rağmen yüksek tork ve hız

Düşük titreşim ve sessiz çalışma

Yüksek dinamik performans

Dayanıklı ve bakım gerektirmeyen yapı

Pozisyon, hız ve tork kontrolü için ideal

Kullanım Alanları

Yüksek hızlı CNC makineleri

Ambalaj ve etiketleme hatları

Robotik kol uygulamaları

Otomatik montaj ve test sistemleri

Endüstriyel otomasyon ve proses kontrol

Neden SCHNEIDER BMH0703P16A2A?

BMH0703P16A2A, hız ve hassasiyetin ön planda olduğu uygulamalarda güvenilir bir performans sunar. Fren gerektirmeyen sistemler için sade ve verimli bir çözüm olan bu model, Schneider Electric’in BMH serisi servo motorlarının kalitesiyle fark yaratır.
