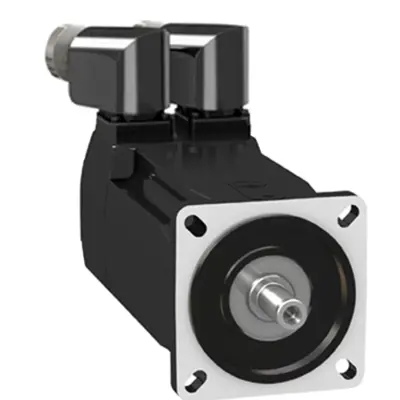

SCHNEIDER BMH1001P16A2A 3.3 Nm 6000 rpm FRENSİZ SERVO MOTOR

SCHNEIDER BMH1001P16A2A 3.3 Nm 6000 rpm FRENSİZ SERVO MOTOR

Schneider Electric BMH1001P16A2A, kompakt tasarımı, yüksek verimliliği ve güvenilir performansıyla öne çıkan, frensiz tip servo motor modellerinden biridir. 3.3 Nm nominal tork ve 6000 rpm maksimum devir hızı sayesinde, hassas hareket kontrolü gerektiren uygulamalarda yüksek performans sunar. Lexium BMH serisinin bir parçası olan bu motor, endüstriyel otomasyon projeleri için ideal çözümdür.

Teknik Özellikler

Ürün Grubu : BMH

Ürün Ya da Bileşen Tipi : Servo motor

Maksimum mekanik hız : 6000 rpm

Sürekli durma torku :

3,3 N.m için LXM32.D12N4 -de 3 A, 400 V, trifaze
3,3 N.m için LXM32.D12N4 -de 3 A, 480 V, trifaze
3,4 N.m için LXM32.D18N4 -de 6 A, 400 V, trifaze
3,4 N.m için LXM32.D18N4 -de 6 A, 480 V, trifaze

Tepe durma torku :

10,8 N.m için LXM32.D12N4 -de 3 A, 400 V, trifaze
10,8 N.m için LXM32.D12N4 -de 3 A, 480 V, trifaze
10,8 N.m için LXM32.D18N4 -de 6 A, 400 V, trifaze
10,8 N.m için LXM32.D18N4 -de 6 A, 480 V, trifaze

Nominal çıkış gücü :

800 W için LXM32.D12N4 -de 3 A, 400 V, trifaze
800 W için LXM32.D12N4 -de 3 A, 480 V, trifaze
1300 W için LXM32.D18N4 -de 6 A, 400 V, trifaze
1300 W için LXM32.D18N4 -de 6 A, 480 V, trifaze

Nominal tork :

1,9 N.m için LXM32.D12N4 -de 3 A, 400 V, trifaze
1,9 N.m için LXM32.D12N4 -de 3 A, 480 V, trifaze
3,1 N.m için LXM32.D18N4 -de 6 A, 400 V, trifaze
3,1 N.m için LXM32.D18N4 -de 6 A, 480 V, trifaze

Nominal hız :

4000 rpm için LXM32.D12N4 -de 3 A, 400 V, trifaze
4000 rpm için LXM32.D12N4 -de 3 A, 480 V, trifaze
4000 rpm için LXM32.D18N4 -de 6 A, 400 V, trifaze
4000 rpm için LXM32.D18N4 -de 6 A, 480 V, trifaze

Ürün uyumluluğu :

LXM32.D12N4 -de 400...480 V trifaze
LXM32.D18N4 -de 400...480 V trifaze

Şaft ucu : Kilitli

IP koruma derecesi : IP54 standart

Hız geri besleme çözünürlüğü : 32768 nokta/dönüş

Frenleme : Olmadan

Montaj Desteği : Uluslararası standart flanş

Elektrikli bağlantı : Döndürülebilir sağa açılı konnektörler

Seri Uyumluluğu : Lexium 32

[Us] Nominal Besleme Gerilimi : 480 V

Fazların Ağ Sayısı : Trifaze

Sürekli durma akımı : 3,15 A

Sürekli güç : 1,76 W

Maksimum akım Irms :

11,9 A için LXM32.D12N4
11,9 A için LXM32.D18N4

Maksimum kalıcı akım : 11,93 A

İkinci şaft : Ikinci şaft ucu olmadan

Şaft çapı : 19 mm

Şaft uzunluğu : 40 mm

Anahtar genişliği : 30 mm

Geri besleme tipi : Tek dönüşlü SinCos Hiperface

Motor flanş boyutu : 100 mm

Motor yığını sayısı : 1

Tork sabiti : 1,1 N.m/A -de 120 °C

Geri emf sabiti : 70,3 V/krpm -de 120 °C

Motor kutuplarının sayısı : 10

Rotor ataleti : 3,19 kg.cm²

Stator direnci : 3,1 Ohm -de 20 °C

Stator endüktansı : 13,9 mH -de 20 °C

Stator elektrik süresi sabiti : 4,5 ms -de 20 °C

Maksimum radyal güç Fr :

900 N -de 1000 rpm
720 N -de 2000 rpm
630 N -de 3000 rpm
570 N -de 4000 rpm
530 N -de 5000 rpm

Maksimum eksenel güç Fa : 0,2 x Fr

Soğutmanın tipi : Doğal konveksiyon

Uzunluk : 128,6 mm

Ortalama bilezik çapı : 95 mm

Ortalama bilezik derinliği : 3,5 mm

Montaj deliklerinin sayısı : 4

Montaj delik çapı : 9 mm

Montaj deliklerinin dairesel çapı : 115 mm

Ürün Ağırlığı : 3,34 kg

Öne Çıkan Özellikler

Kompakt yapısı ile pano içinde yer tasarrufu

Yüksek dinamik tepki süresi

Düşük bakım ihtiyacı ve uzun ömür

Sessiz ve verimli çalışma

Gelişmiş pozisyon, hız ve tork kontrolü

Kullanım Alanları

Endüstriyel otomasyon sistemleri

CNC makineleri

Paketleme ve etiketleme makineleri

Robotik uygulamalar

Konveyör ve taşıma sistemleri

Neden SCHNEIDER BMH1001P16A2A?

BMH1001P16A2A servo motor, fren gerektirmeyen uygulamalar için sade, ekonomik ve yüksek performanslı bir çözümdür. Schneider Electric'in ileri mühendislik anlayışıyla tasarlanmış olan bu model, otomasyon sistemlerinizde kararlılık ve hassasiyet sağlar.
