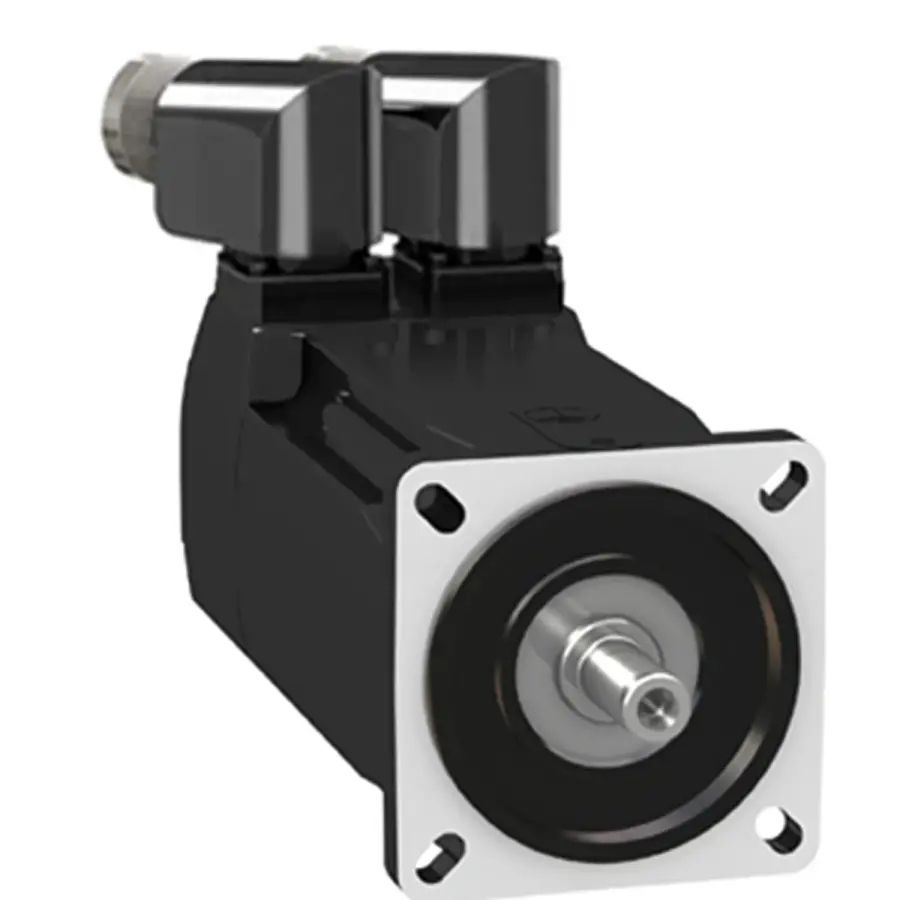

SCHNEIDER BMH0702P16A2A 2.5 Nm 8000 rpm FRENSİZ SERVO MOTOR

SCHNEIDER BMH0702P16A2A 2.5 Nm 8000 rpm FRENSİZ SERVO MOTOR

Schneider Electric BMH0702P16A2A, yüksek performans ve hassasiyet gerektiren endüstriyel uygulamalar için tasarlanmış 2.5 Nm tork ve 8000 RPM maksimum hız kapasitesine sahip frensiz servo motordur. Kompakt yapısı ve gelişmiş motor teknolojisiyle, hassas pozisyonlama ve hızlı hareket kontrolü sağlar.

Teknik Özellikler

Ürün Grubu : BMH

Ürün Ya da Bileşen Tipi : Servo motor

Maksimum mekanik hız : 8000 rpm

Sürekli durma torku :

2,5 N.m için LXM32.D12N4 -de 3 A, 400 V, trifaze
2,5 N.m için LXM32.D12N4 -de 3 A, 480 V, trifaze

Tepe durma torku :

7,4 N.m için LXM32.D12N4 -de 3 A, 400 V, trifaze
7,4 N.m için LXM32.D12N4 -de 3 A, 480 V, trifaze

Nominal çıkış gücü :

700 W için LXM32.D12N4 -de 3 A, 400 V, trifaze
700 W için LXM32.D12N4 -de 3 A, 480 V, trifaze

Nominal tork :

2,2 N.m için LXM32.D12N4 -de 3 A, 400 V, trifaze
2,2 N.m için LXM32.D12N4 -de 3 A, 480 V, trifaze

Nominal hız :

3000 rpm için LXM32.D12N4 -de 3 A, 400 V, trifaze
3000 rpm için LXM32.D12N4 -de 3 A, 480 V, trifaze

Ürün uyumluluğu :

LXM32.D12N4 -de 400...480 V trifaze

Şaft ucu : Kilitli

IP koruma derecesi : IP54 standart

Hız geri besleme çözünürlüğü : 32768 nokta/dönüş

Frenleme : Olmadan

Montaj Desteği : Uluslararası standart flanş

Elektrikli bağlantı : Döndürülebilir sağa açılı konnektörler

Seri Uyumluluğu : Lexium 32

[Us] Nominal Besleme Gerilimi : 480 V

Fazların Ağ Sayısı : Trifaze

Sürekli durma akımı : 2,94 A

Sürekli güç : 1,51 W

Maksimum akım Irms : 9,7 A için LXM32.D12N4

Maksimum kalıcı akım : 9,68 A

İkinci şaft : Ikinci şaft ucu olmadan

Şaft çapı : 11 mm

Şaft uzunluğu : 23 mm

Anahtar genişliği : 18 mm

Geri besleme tipi : Tek dönüşlü SinCos Hiperface

Motor flanş boyutu : 70 mm

Motor yığını sayısı : 2

Tork sabiti : 0,84 N.m/A -de 120 °C

Geri emf sabiti : 54,08 V/krpm -de 120 °C

Motor kutuplarının sayısı : 10

Rotor ataleti : 1,13 kg.cm²

Stator direnci : 3,8 Ohm -de 20 °C

Stator endüktansı : 12,2 mH -de 20 °C

Stator elektrik süresi sabiti : 3,2 ms -de 20 °C

Maksimum radyal güç Fr :

710 N -de 1000 rpm
560 N -de 2000 rpm
490 N -de 3000 rpm
450 N -de 4000 rpm
410 N -de 5000 rpm
390 N -de 6000 rpm

Maksimum eksenel güç Fa : 0,2 x Fr

Soğutmanın tipi : Doğal konveksiyon

Uzunluk : 154 mm

Ortalama bilezik çapı : 60 mm

Ortalama bilezik derinliği : 2,5 mm

Montaj deliklerinin sayısı : 4

Montaj delik çapı : 5,5 mm

Montaj deliklerinin dairesel çapı : 82 mm

Ürün Ağırlığı : 2,3 kg

Ürün Avantajları

Yüksek tork ve hızlı motor dönüşü ile güçlü performans

Frensiz yapısı sayesinde daha az bakım ve daha az mekanik aşınma

Kompakt ve hafif tasarım

Hassas pozisyonlama için optimize edilmiş kontrol özellikleri

Schneider Electric kalitesi ve güvenilirliği

Kullanım Alanları

CNC makineleri

Robotik sistemler

Otomatik montaj hatları

Endüstriyel otomasyon projeleri

Yüksek hız ve hassasiyet gerektiren diğer uygulamalar

SCHNEIDER BMH0702P16A2A frensiz servo motor, dayanıklılığı ve performansı ile endüstriyel otomasyonda güvenilir bir tercihtir. Yüksek verimlilik ve hassas kontrol isteyen sistemler için ideal çözümdür.
