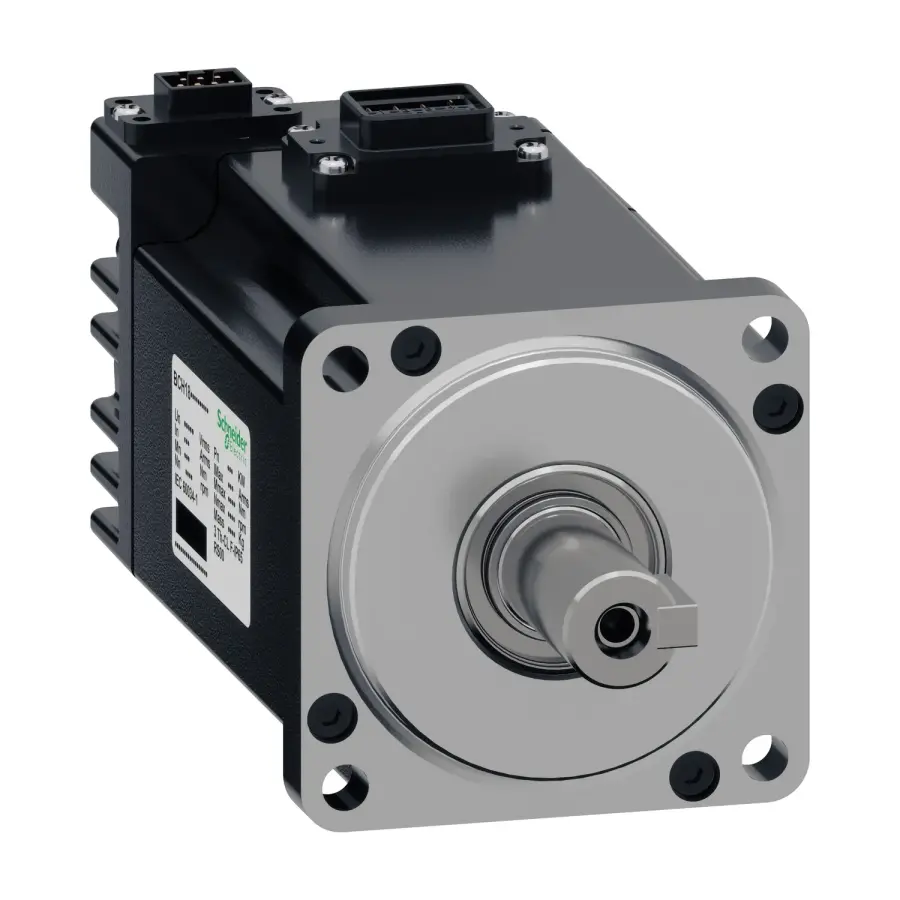

SCHNEIDER BCH18MD04332A5C 400W M60 23BIT OPTO SERVO MOTOR

SCHNEIDER BCH18MD04332A5C 400W M60 23BIT OPTO SERVO MOTOR

Schneider Electric BCH18MD04332A5C, kompakt yapısı ve yüksek hassasiyeti ile öne çıkan, 400W güç kapasitesine sahip, M60 flanş ölçüsünde ve 23 bit opto enkoder donanımlı BCH18 serisi servo motordur. Endüstriyel otomasyon uygulamalarında mükemmel kontrol ve performans sağlar.

Teknik Özellikler

Seri Uyumluluğu : Easy Lexium 18

Ürün Grubu : BCH18

Ürün Ya da Bileşen Tipi : Servo motor

Maksimum mekanik hız : 6000,0 rpm

[Us] Nominal Besleme Gerilimi : 200...240 V

Sürekli durma akımı : 2,6 A

Sürekli durma torku : 1,27 N.m, 220 V

Sürekli güç : 400 W

Tepe durma torku : 4,45 N.m, 220 V

Nominal çıkış gücü : 400 W, 220 V

Nominal tork : 1,27 N.m, 220 V

Nominal hız : 3000 rpm, 220 V

Maksimum kalıcı akım : 5,9 A

Şaft ucu : Paralel anahtar

Şaft çapı : 14,0 mm

Şaft uzunluğu : 30,0 mm

Anahtar genişliği : 5,0 mm

Geri besleme tipi : 23 bits optic incremental encoder

Frenleme : Olmadan

Montaj Desteği : Asya standardı flanş

Motor flanş boyutu : 60 mm

Elektrikli bağlantı : 2 konnektör Erkek/dişi

Tork sabiti : 0,4 N.m/A -de 40 °C

Geri emf sabiti : 28,1 V/krpm -de 40 °C

Motor kutuplarının sayısı : 5

Rotor ataleti : 0,328 kg.cm²

Stator direnci : 3,26 Ohm

Stator endüktansı : 9,4 mH

maksimum radyal güç Fr : 254 N

Maksimum eksenel güç Fa : 74 N

Uzunluk : 96,1 mm

Montaj deliklerinin sayısı : 4

Montaj deliklerinin dairesel çapı : 5,5 mm

Genişlik : 96,1 mm

Yükseklik : 60,0 mm

Derinlik : 68,6 mm

Ürün Ağırlığı : 1,15 kg

Enkoder tipi : Optic encoder

IP koruma derecesi : IP67

Öne Çıkan Özellikler

400W güç ile kompakt ve güçlü performans

23 bit opto enkoder sayesinde yüksek hassasiyetli pozisyon kontrolü

M60 flanş çapı ile standart makinelere kolay uyum

Uzun ömürlü, dayanıklı ve güvenilir servo motor tasarımı

Hassas hareket ve hız kontrolü gerektiren uygulamalar için ideal

Schneider Electric kalitesi ile uyumlu servo sürücülerle tam entegrasyon

Uygulama Alanları

CNC makineleri ve işleme merkezleri

Ambalaj ve etiketleme makineleri

Robotik uygulamalar

Otomatik montaj ve taşıma sistemleri

Hassas pozisyonlama ve hareket kontrolü gerektiren endüstriyel makineler

Neden SCHNEIDER BCH18MD04332A5C?

BCH18MD04332A5C, Schneider Electric’in BCH18 serisinde kompakt ve yüksek hassasiyetli servo motor arayanlar için mükemmel bir seçenektir. 400W güç ve 23 bit opto enkoder ile hassas ve güvenilir performans sunar. M60 flanş çapı sayesinde birçok endüstriyel makine ile uyumlu çalışır.
