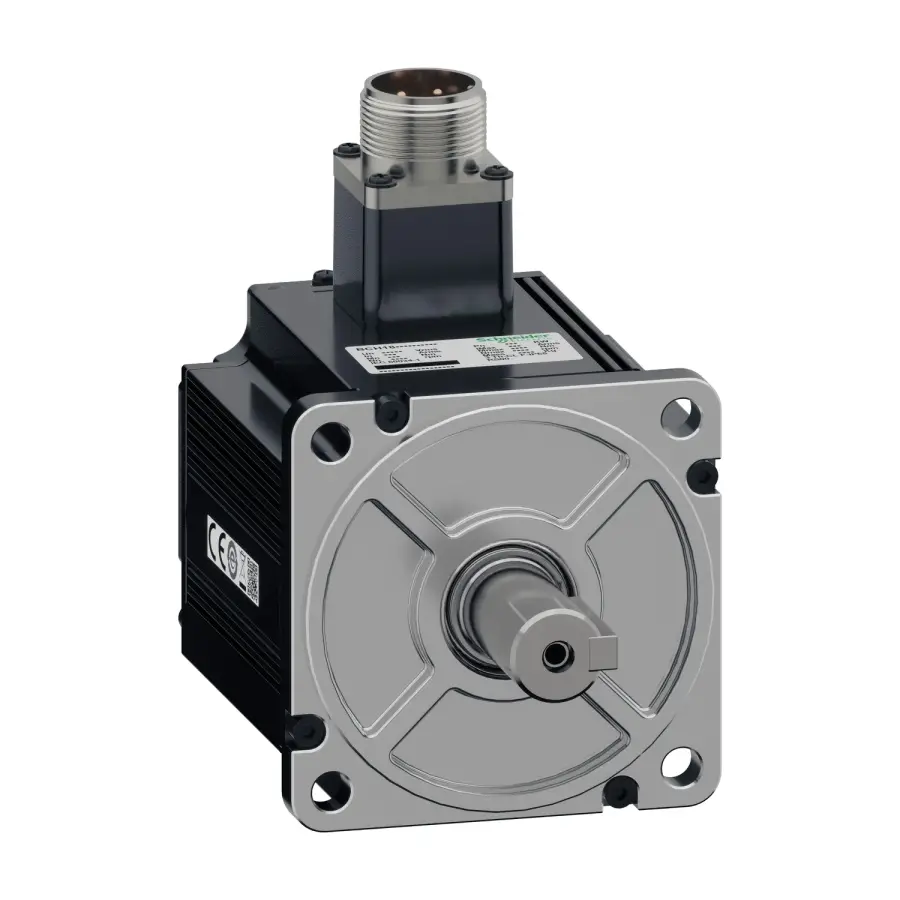

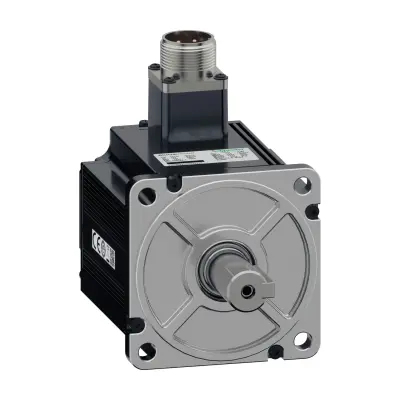

SCHNEIDER BCH18LH15332A6C 1500W 23BIT OPTO BCH18 SERVO MOTOR

SCHNEIDER BCH18LH15332A6C 1500W 23BIT OPTO BCH18 SERVO MOTOR

Schneider Electric BCH18LH15332A6C, yüksek güç ve hassasiyet gerektiren endüstriyel otomasyon projeleri için geliştirilmiş, 1500W (1.5 kW) güç kapasitesine sahip, 23 bit opto enkoder donanımlı BCH18 serisi servo motordur. Üstün performansı ve dayanıklılığı ile zorlu uygulamalarda güvenilir hareket kontrolü sağlar.

Teknik Özellikler

Seri Uyumluluğu : Easy Lexium 18

Ürün Grubu : BCH18

Ürün Ya da Bileşen Tipi : Servo motor

Maksimum mekanik hız : 6000,0 rpm

[Us] Nominal Besleme Gerilimi : 200...240 V

Sürekli durma akımı : 9,2 A

Sürekli durma torku : 4,77 N.m, 220 V

Sürekli güç : 1500 W

Tepe durma torku : 14,3 N.m, 220 V

Nominal çıkış gücü : 1500 W, 220 V

Nominal tork : 4,77 N.m, 220 V

Nominal hız : 3000 rpm, 220 V

Maksimum kalıcı akım : 28,8 A

Şaft ucu : Paralel anahtar

Şaft çapı : 22,0 mm

Şaft uzunluğu : 45,0 mm

Anahtar genişliği : 8,0 mm

Geri besleme tipi : 23 bits optic incremental encoder

Frenleme : Olmadan

Montaj Desteği : Asya standardı flanş

Motor flanş boyutu : 100 mm

Elektrikli bağlantı : 2 konnektör Erkek/dişi

Tork sabiti : 0,52 N.m/A -de 40 °C

Geri emf sabiti : 34,2 V/krpm -de 40 °C

Motor kutuplarının sayısı : 5

Rotor ataleti : 2,09 kg.cm²

Stator direnci : 0,4 Ohm

Stator endüktansı : 3,0 mH

Maksimum radyal güç Fr : 686 N

Maksimum eksenel güç Fa : 196 N

Uzunluk : 159 mm

Montaj deliklerinin sayısı : 4

Montaj deliklerinin dairesel çapı : 9,0 mm

Genişlik : 159,0 mm

Yükseklik : 100,0 mm

Derinlik : 152,2 mm

Ürün Ağırlığı : 4,5 kg

Enkoder tipi : Optic encoder

IP koruma derecesi : IP67

Öne Çıkan Özellikler

1500W güç ile yüksek tork ve performans

23 bit opto enkoder ile mükemmel pozisyonlama ve hareket hassasiyeti

BCH18 serisi dayanıklılığı ve güvenilirliği

Hassas kontrol gerektiren CNC, robotik ve otomasyon sistemlerinde ideal

Yüksek hızlı ve yük altındaki çalışmalarda üstün stabilite

Schneider Electric kalitesi ve mühendislik desteği

Uygulama Alanları

Ağır sanayi CNC makineleri

Robotik otomasyon ve pozisyonlama sistemleri

Ambalaj, kesim ve montaj makineleri

Taşıma sistemleri ve konveyör uygulamaları

Hassas hareket kontrolü gerektiren tüm endüstriyel süreçler

Neden SCHNEIDER BCH18LH15332A6C?

BCH18LH15332A6C, Schneider Electric’in BCH18 serisinde yüksek güç ve üstün hassasiyet isteyen projeler için tasarlanmış bir servo motordur. 1500W güç ve 23 bit opto enkoder teknolojisi ile maksimum performans sunar. Zorlu çalışma koşullarında dahi güvenilirlik ve uzun ömür sağlar.
