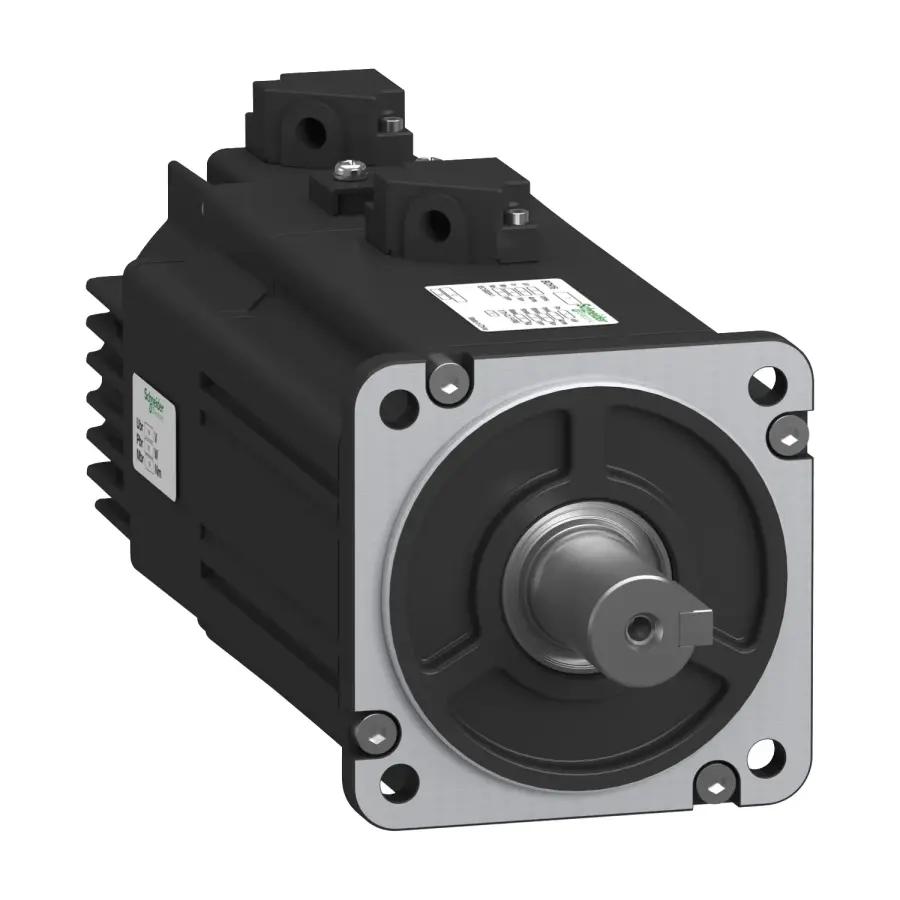

SCHNEIDER BCH16HF07332F5C2 750W 23BIT BCH16 SERVO MOTOR

SCHNEIDER BCH16HF07332F5C2 750W 23BIT BCH16 SERVO MOTOR

Schneider Electric BCH16HF07332F5C2, kompakt yapısı ve yüksek hassasiyeti ile öne çıkan, 750W güç kapasiteli, 23 bit enkoder donanımlı BCH16 serisi servo motordur. Yüksek performans gerektiren otomasyon ve hareket kontrol uygulamaları için ideal bir çözümdür.

Teknik Özellikler

Seri Uyumluluğu : Easy Lexium 16

Ürün Grubu : BCH16

Ürün Ya da Bileşen Tipi : Servo motor

Maksimum mekanik hız : 5000 rpm

[Us] Nominal Besleme Gerilimi : 220 V

Fazların Ağ Sayısı : 3 faz

Sürekli durma akımı : 4,3 A

Sürekli durma torku : 2,39 N.m için LXM16D -de 7,81 A, 220 V, monofaze

Sürekli güç : 750 W

Tepe durma torku : 7,16 N.m için LXM16D -de 7,81 A, 220 V, monofaze

Nominal çıkış gücü : 750 W için LXM16D -de 7,81 A, 220 V, monofaze

Nominal tork : 2,39 N.m için LXM16D -de 7,81 A, 220 V, monofaze

Nominal hız : 3000 rpm için LXM16D -de 7,81 A, 220 V, monofaze

Maksimum akım Irms : 15,3 A için LXM16D -de 0,75 kW, 220 V

Maksimum kalıcı akım : 14 A

Ürün uyumluluğu : LXM16D hareket servo motorları motor -de 0,75 kW, 220 V, monofaze

Şaft ucu : Paralel anahtar

İkinci şaft : Ikinci şaft ucu olmadan

Şaft çapı : 19 mm

Şaft uzunluğu : 22 mm

Anahtar genişliği : 6 mm

Geri besleme tipi : 23 bit yüksek çözünürlüklü kodlayıcı

Frenleme : Ile

Tutma torku : 3,0 N.m dahili

Montaj Desteği : Asya standardı flanş

Motor flanş boyutu : 80 mm

Elektrikli bağlantı : Free lead

Tork sabiti : 0,56 N.m/A -de 20 °C

Geri emf sabiti : 37,3 V/krpm -de 20 °C

Rotor ataleti : 1,64 kg.cm²

Stator direnci : 1,51 Ohm -de 20 °C

Stator endüktansı : 9,2 mH -de 20 °C

Stator elektrik süresi sabiti : 6,09 ms -de 20 °C

Maksimum radyal güç Fr : 221.48 N -de 3000 rpm

Maksimum eksenel güç Fa : 61,74 N

Fren içeri çekme gücü : 10,1 W

Soğutmanın tipi : Doğal konveksiyon

Uzunluk : 175,3 mm

Ortalama bilezik çapı : 70 mm

Ortalama bilezik derinliği : 3 mm

Montaj deliklerinin sayısı : 4

Montaj delik çapı : 6,5 mm

Montaj deliklerinin dairesel çapı : 90 mm

Şaft destek flanşı mesafesi : 36 mm

Genişlik : 80 mm

Yükseklik : 93 mm

Derinlik : 175,3 mm

Ürün Ağırlığı : 4,1 kg

IP koruma derecesi :

IP65 IM B5, IM V1
IP65 IM V3

Öne Çıkan Özellikler

750W güç ile yüksek tork ve performans

23 bit enkoder sayesinde yüksek hassasiyetli pozisyon kontrolü

BCH16 serisinin kompakt ve sağlam tasarımı

Endüstriyel ortamlarda uzun ömürlü ve güvenilir çalışma

Hızlı tepki süresi ve kararlı hareket kontrolü

Enerji verimliliği ve optimize edilmiş motor kontrolü

Uygulama Alanları

Otomatik makine sistemleri

CNC tezgahları

Ambalaj, etiketleme ve kesim makineleri

Robotik sistemler ve pozisyonlama uygulamaları

Taşıma ve montaj hatları

Endüstriyel otomasyon projeleri

Neden SCHNEIDER BCH16HF07332F5C2?

BCH16HF07332F5C2, Schneider Electric’in BCH16 serisinde kompakt ve güçlü performansı bir araya getiren bir servo motordur. 750W güç çıkışı ve 23 bit enkoder hassasiyeti ile hareket kontrol sistemlerinde kararlı ve güvenilir sonuçlar sunar. Enerji verimliliği ve esnek montaj imkanı ile üretim hatlarınıza değer katar.
