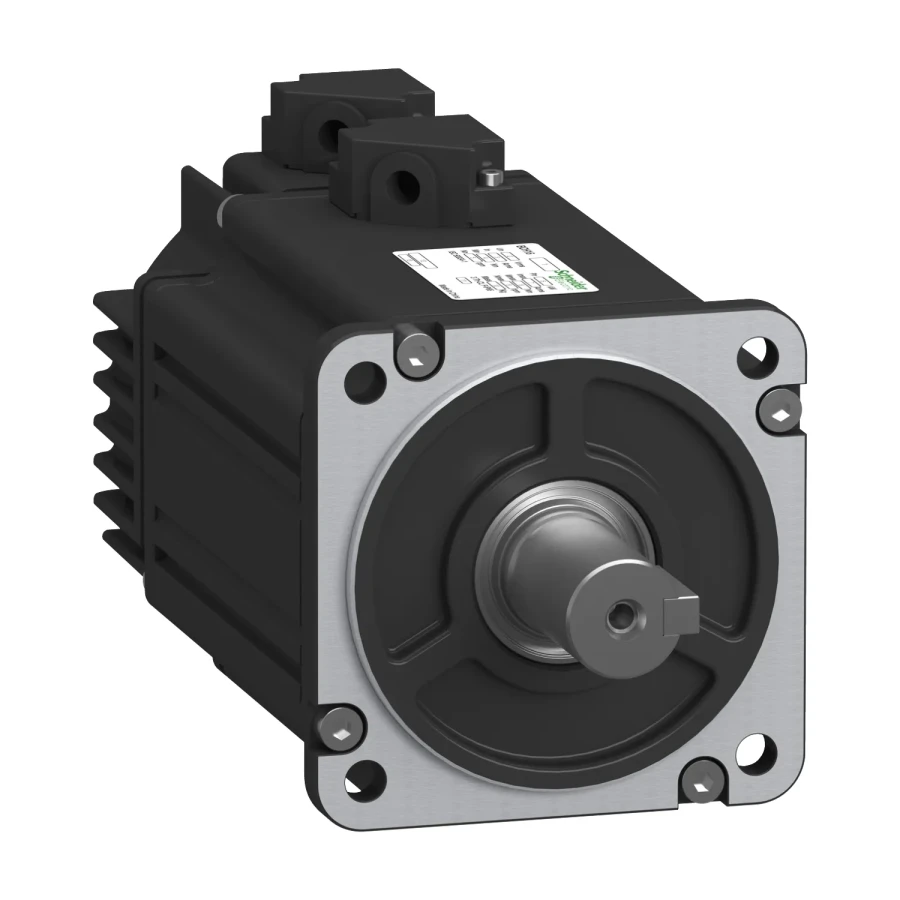

SCHNEIDER BCH16HF07332A5C2 0,7 kW 3000 RPM AĞIR ATALET SERVO MOTOR

SCHNEIDER BCH16HF07332A5C2 0,7 kW 3000 RPM AĞIR ATALET SERVO MOTOR

Endüstriyel otomasyon projeleriniz için güçlü ve güvenilir bir servo motor mu arıyorsunuz? Schneider Electric BCH16HF07332A5C2 ağır ataletli yapısı ve yüksek tork kapasitesiyle, hassas hareket kontrolü gerektiren uygulamalarda mükemmel performans sunar. 0,7 kW güç çıkışı ve 3000 RPM hızıyla, yüksek dinamik yanıt ve enerji verimliliği sağlar.

Teknik Özellikler

Seri uyumluluğu : Easy Lexium 16

Ürün ya da bileşen tipi : Servo motor

Ürün grubu : BCH16

Maksimum mekanik hız : 5000 rpm

[Us] nominal besleme gerilimi : 220 V

Fazların ağ sayısı : 3 faz

Sürekli durma akımı : 4,3 A

Sürekli durma torku : 2,39 N.m için LXM16D -de 7,81 A, 220 V, monofaze

Sürekli güç : 750 W

Tepe durma torku : 7,16 N.m için LXM16D -de 7,81 A, 220 V, monofaze

Nominal çıkış gücü : 750 W için LXM16D -de 7,81 A, 220 V, monofaze

Nominal tork : 2,39 N.m için LXM16D -de 7,81 A, 220 V, monofaze

Nominal hız : 3000 rpm için LXM16D -de 7,81 A, 220 V, monofaze

Maksimum akım Irms : 15,3 A için LXM16D -de 0,75 kW, 220 V

Maksimum kalıcı akım : 14 A

Ürün uyumluluğu : LXM16D hareket servo motorları motor -de 0,75 kW, 220 V, monofaze

Şaft ucu : Paralel anahtar

İkinci şaft : Ikinci şaft ucu olmadan

Şaft çapı : 19 mm

Şaft uzunluğu : 22 mm

Anahtar genişliği : 6 mm

Geri besleme tipi : 23 bit Yüksek Çözünürlük Kodlayıcı

Frenleme : Olmadan

Tutma torku : 3,0 N.m

Montaj desteği : Asya standardı flanş

Motor flanş boyutu : 80 mm

Tork sabiti : 0,56 N.m/A -de 20 °C

Geri emf sabiti : 37,3 V/krpm -de 20 °C

Rotor ataleti : 1,51 kg.cm²

Stator direnci : 1,51 Ohm -de 20 °C

Stator endüktansı : 9,2 mH -de 20 °C

Stator elektrik süresi sabiti : 6,09 ms -de 20 °C

Maksimum radyal güç Fr : 221.48 N -de 3000 rpm

Maksimum eksenel güç Fa : 61.74 N

Soğutmanın tipi : Doğal konveksiyon

Uzunluk : 137 mm

Ortalama bilezik çapı : 70 mm

Ortalama bilezik derinliği : 3 mm

Montaj deliklerinin sayısı : 4

Montaj delik çapı : 6,5 mm

Montaj deliklerinin dairesel çapı : 90 mm

Şaft destek flanşı mesafesi : 36 mm

Genişlik : 80 mm

Yükseklik : 93 mm

Derinlik : 137 mm

Ürün ağırlığı : 2,7 kg

Uygulama Alanları

CNC makineleri, paketleme makineleri, robotik sistemler, konveyörler, otomatik üretim hatları ve daha fazlası için uygundur. Yüksek hassasiyet ve ağır yüklerde bile sorunsuz çalışma imkanı sunar.
