SCHNEIDER ATV610U75N4 7.5 kW/10HP 380-480 DEĞİŞKEN HIZ KONTROL CİHAZI

SCHNEIDER ATV610U75N4 7.5 kW/10HP 380-480 DEĞİŞKEN HIZ KONTROL CİHAZI

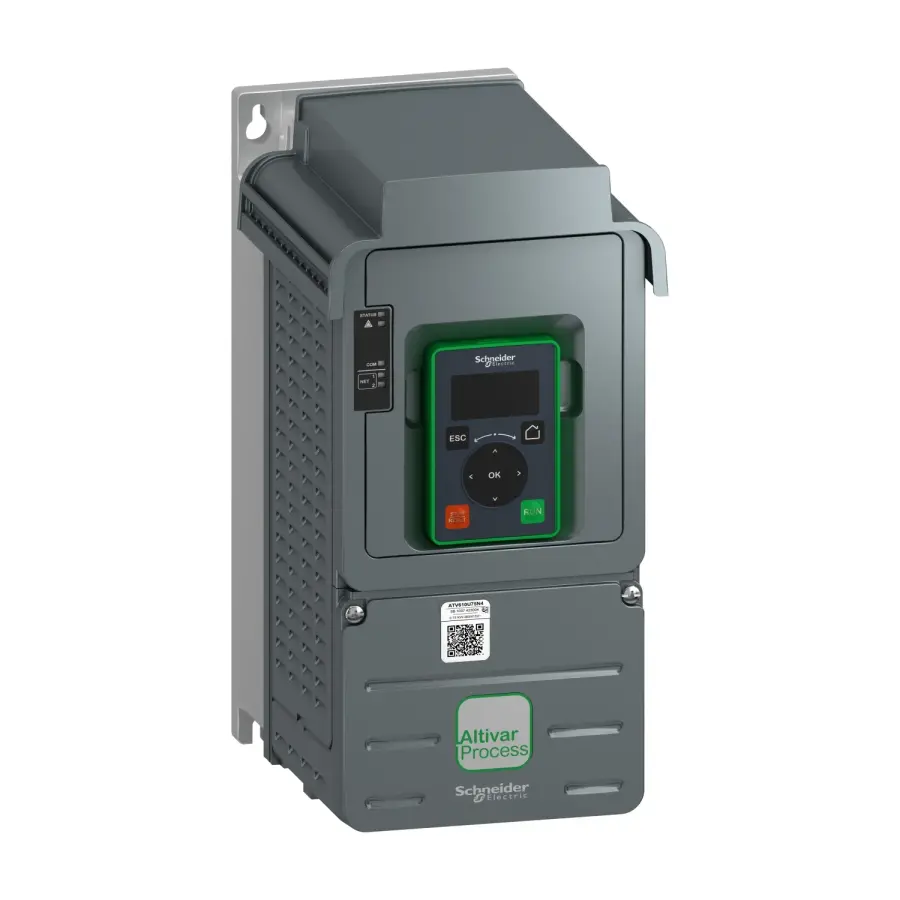

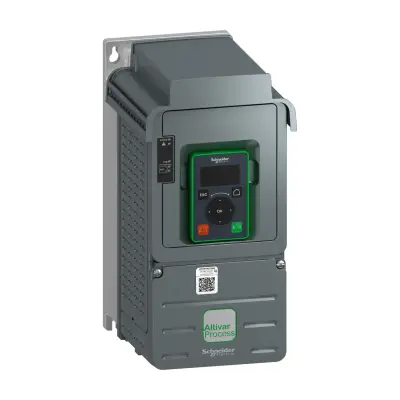

Schneider Electric ATV610U75N4, 7.5 kW (10 HP) motor gücüne kadar olan uygulamalar için geliştirilmiş, 380-480V trifaze giriş ile çalışan bir değişken hız kontrol cihazıdır (frekans invertörü). Altivar Process 610 serisine ait bu sürücü, özellikle fan, pompa ve HVAC uygulamalarında enerji verimliliği ve proses kontrolü sağlamak için ideal çözümdür.

Teknik Özellikler

Ürün serisi : Easy Altivar 610

Ürün Ya da Bileşen Tipi : Değişken hızlı sürücü

Ürüne özel uygulama : Fan, pompa, kompresör, konveyör

Ürün Grubu : ATV610

Model : Standart tip

Ürün varış yeri :

Asenkron motorlar
Senkron motorlar

Montaj Tipi : Pano montajı

EMC filtresi : Entegre 'e uygunIEC 61800-3 kategori C3ile 50 m motor kablosu maks

IP koruma derecesi : IP20

Soğutmanın tipi : Zorlamalı konveksiyon

Besleme frekansı : 50...60 Hz +/-5 %

Şebeke faz sayısı : 3 faz

[Us] nominal besleme gerilimi : 380...460 V % - 15...10

Motor gücü kW :

7,5 kW için normal şart
5,5 kW için Ağır şart

Motor gücü hp :

10 hp için normal şart
7,5 hp için Ağır şart

Hat akımı :

14,7 A -de 380 V (normal şart)
12,8 A -de 460 V (normal şart)
11,3 A -de 380 V (Ağır şart)
10,2 A -de 460 V (Ağır şart)

Muhtemel hat Isc : 22 kA

Görünen güç :

10,2 kVA -de 460 V (normal şart)
8,1 kVA -de 460 V (Ağır şart)

Sürekli çıkış akımı :

15,8 A -de 4 kHz için normal şart
12,7 A -de 4 kHz için Ağır şart

Maksimum geçici akım :

17,4 A süresince 60 s (normal şart)
19,1 A süresince 60 s (Ağır şart)

Asenkron motor kontrol profili :

Sabit tork standartı
Optimum moment modu
Değişken moment standardı

Output frequency : 0,1…500 Hz

Nominal anahtarlama frekansı : 4 kHz

Anahtarlama frekansı : 2...12 kHz ayarlanabilir

Number of preset speeds : 16 önceden ayarlı hız

Haberleşme Port Protokolü : Modbus seri

Seçenek kartı :

Yuva A: haberleşme kartı, Profibus DP V1
Yuva A: dijital veya analog G/Ç genişleme kartı
Yuva A: röle çıkış kartı

Çıkış gerilimi : <= güç besleme gerilimi

Motor kayma kompanzasyonu :

Bastırılabilir
Otomatik her türlü yük
Ayarlanabilir
Sürekli mıknatıslı motor yasasında bulunmaz

Hızlanma ve yavaşlama rampaları :

S, U veya özelleştirilmiş
0,01 - 9000 sn arasında ayrı olarak doğrusal ayarlanabilir

Durana kadar frenleme : DC enjeksiyon ile

Koruma tipi :

Termal koruma: motor
Motor fazı kesme: motor
Termal koruma: sürücü
Aşırı ısınma: sürücü
Çıkış fazları ve toprak arasındaki aşırı akım: sürücü
Çıkış geriliminin aşırı yükü: sürücü
Kısa devre koruması: sürücü
Motor fazı kesme: sürücü
DC veriyolunda aşırı gerilimler: sürücü
Hat besleme aşırı gerilimi: sürücü
Hat besleme düşük gerilimi: sürücü
Hat besleme faz kaybı: sürücü
Aşırı hız: sürücü
Kontrol devresinde kesme: sürücü

Frekans çözünürlüğü :

Ekran birimi: 0,1 Hz
Analog giriş: 0,012/50 Hz

Elektrikli bağlantı :

Kontrol, vidalı terminal: 0,5...1,5 mm²
Hat tarafı, vidalı terminal: 2,5...16 mm²
Motor, vidalı terminal: 2,5...16 mm²

Konnektörün tipi : 1 RJ45 (uzak grafik terminali üzerinde) için Modbus seri

Fiziksel arayüz : 2 telli RS 485 için Modbus seri

İletim çerçevesi : RTU için Modbus seri

İletim hızı : 4,8, 9,6, 19,2, 38,4 kbit/sn için Modbus seri

Polarizasyon tipi : Empedans yok için Modbus seri

Adreslerin sayısı : 1…247 için Modbus seri

Erişim yöntemi : Slave

Besleme :

Dijital girişler için harici besleme: 24 V DC (19…30 V), <1,25 mA, koruma tipi: aşırı yük ve kısa devre koruması
Referans potansiyometre için dahili besleme (1 - 10 kOhm): 10,5 V DC +/- 5 %, <10 mA, koruma tipi: aşırı yük ve kısa devre koruması

Yerel sinyalleme :

Yerel diagnostik: 2 LED
Dahili haberleşme durumu: 1 LED (sarı)
Haberleşme modülü durumu: 2 LED (iki renkli)
Gerilimin varlığı: 1 LED (kırmızı)

Genişlik : 145 mm

Yükseklik :

297 mm
350 mm EMC plakalı

Derinlik : 203 mm

Ürün Ağırlığı : 4,575 kg

Ürün Avantajları

Enerji tasarrufu sağlayan akıllı sürücü teknolojisi

Fan, pompa gibi tork değişimi düşük uygulamalarda optimize edilmiş kontrol

Gelişmiş motor koruma ve hata teşhis sistemi

Kolay kurulum ve kullanıcı dostu arayüz

Endüstriyel otomasyon sistemleriyle uyumlu haberleşme protokolleri

Uzun ömürlü ve güvenilir Schneider Electric teknolojisi

Uygulama Alanları

Su arıtma tesisleri

HVAC sistemleri (ısıtma, havalandırma, klima)

Endüstriyel pompa ve fan sistemleri

Tarımsal sulama sistemleri

Enerji yönetimi ve otomasyon çözümleri

SCHNEIDER ATV610U75N4 frekans invertörü, yüksek verimlilik, dayanıklılık ve kullanıcı dostu kontrol arayüzü ile motor sürücü ihtiyaçlarınızda profesyonel bir çözüm sunar. Özellikle enerji verimliliği ve sistem güvenliği isteyen projeler için ideal tercihtir.
