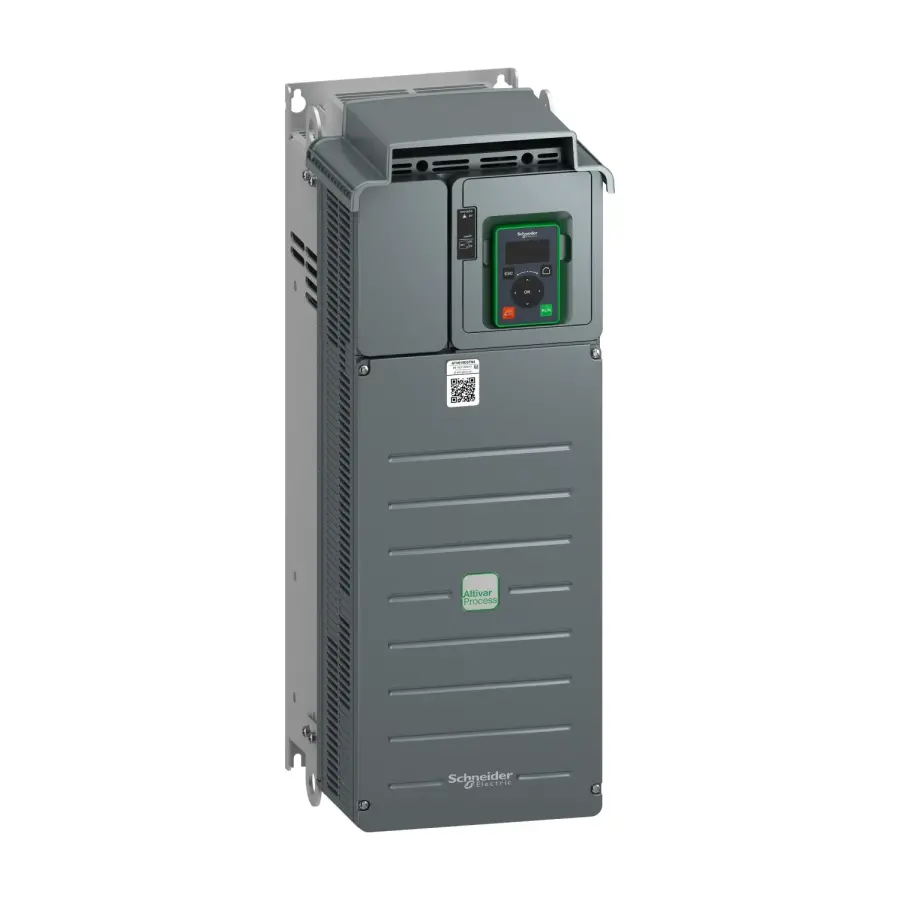

SCHNEIDER ATV610D37N4 37kW/50HP 380-460V IP20 HIZ KONTROL CİHAZI

SCHNEIDER ATV610D37N4 37kW/50HP 380-460V IP20 HIZ KONTROL CİHAZI

Schneider ATV610D37N4, 37kW / 50HP gücünde ve 380-460V gerilim aralığında çalışan profesyonel bir hız kontrol cihazıdır. Endüstriyel otomasyon sistemlerinde verimli motor kontrolü sağlamak için mükemmel bir çözüm sunar. IP20 koruma sınıfı ile toz ve yabancı cisimlere karşı dayanıklı olup, güvenli kullanım sağlar. Gelişmiş özellikleri ve yüksek performansı ile üretim hatları, pompa sistemleri, taşıma bantları gibi birçok endüstriyel uygulamada kullanılır.

Teknik Özellikler

Ürün serisi : Easy Altivar 610

Ürün Ya da Bileşen Tipi : Değişken hızlı sürücü

Ürüne özel uygulama : Fan, pompa, kompresör, konveyör

Ürün Grubu : ATV610

Model : Standart tip

Ürün varış yeri :

Asenkron motorlar
Senkron motorlar

Montaj Tipi : Pano montajı

EMC filtresi : Entegre 'e uygunIEC 61800-3 kategori C3ile 50 m motor kablosu maks

IP koruma derecesi : IP20

Soğutmanın tipi : Zorlamalı konveksiyon

Besleme frekansı : 50...60 Hz +/-5 %

Şebeke faz sayısı : 3 faz

[Us] nominal besleme gerilimi : 380...460 V % - 15...10

motor gücü kW :

37 kW için normal şart
30 kW için Ağır şart

Motor gücü hp :

50 hp için normal şart
40 hp için Ağır şart

Hat akımı :

76,6 A -de 380 V (normal şart)
68,3 A -de 460 V (normal şart)
65,8 A -de 380 V (Ağır şart)
56,8 A -de 460 V (Ağır şart)

Muhtemel hat Isc : 22 kA

Görünen güç :

54,4 kVA -de 460 V (normal şart)
45,2 kVA -de 460 V (Ağır şart)

Sürekli çıkış akımı :

74,5 A -de 4 kHz için normal şart
59,6 A -de 4 kHz için Ağır şart

Maksimum geçici akım :

82 A süresince 60 s (normal şart)
89,4 A süresince 60 s (Ağır şart)

Asenkron motor kontrol profili :

Sabit tork standartı
Optimum moment modu
Değişken moment standardı

Output frequency : 0,1…500 Hz

Nominal anahtarlama frekansı : 4 kHz

Anahtarlama frekansı : 2...12 kHz ayarlanabilir

Number of preset speeds : 16 önceden ayarlı hız

Haberleşme Port Protokolü : Modbus seri

Seçenek kartı :

Yuva A: haberleşme kartı, Profibus DP V1
Yuva A: dijital veya analog G/Ç genişleme kartı
Yuva A: röle çıkış kartı

Çıkış gerilimi : <= güç besleme gerilimi

Motor kayma kompanzasyonu :

Bastırılabilir
Ayarlanabilir
Sürekli mıknatıslı motor yasasında bulunmaz
Otomatik her türlü yük

Hızlanma ve yavaşlama rampaları :

S, U veya özelleştirilmiş
0,01 - 9000 sn arasında ayrı olarak doğrusal ayarlanabilir

Durana kadar frenleme : DC enjeksiyon ile

Koruma tipi :

Termal koruma: motor
Motor fazı kesme: motor
Termal koruma: sürücü
Aşırı ısınma: sürücü
Çıkış fazları ve toprak arasındaki aşırı akım: sürücü
Çıkış geriliminin aşırı yükü: sürücü
Kısa devre koruması: sürücü
Motor fazı kesme: sürücü
DC veriyolunda aşırı gerilimler: sürücü
Hat besleme aşırı gerilimi: sürücü
Hat besleme düşük gerilimi: sürücü
Hat besleme faz kaybı: sürücü
Aşırı hız: sürücü
Kontrol devresinde kesme: sürücü

Frekans çözünürlüğü :

Ekran birimi: 0,1 Hz
Analog giriş: 0,012/50 Hz

Elektrikli bağlantı :

Kontrol, vidalı terminal: 0,5...1,5 mm²
Hat tarafı, vidalı terminal: 35...50 mm²
Motor, vidalı terminal: 35...50 mm²

Konnektörün tipi : 1 RJ45 (uzak grafik terminali üzerinde) için Modbus seri

Fiziksel arayüz : 2 telli RS 485 için Modbus seri

İletim çerçevesi : RTU için Modbus seri

İletim hızı : 4,8, 9,6, 19,2, 38,4 kbit/sn için Modbus seri

Polarizasyon tipi : Empedans yok için Modbus seri

Adreslerin sayısı : 1…247 için Modbus seri

Erişim yöntemi : Slave

Besleme :

Dijital girişler için harici besleme: 24 V DC (19…30 V), <1,25 mA, koruma tipi: aşırı yük ve kısa devre koruması
Referans potansiyometre için dahili besleme (1 - 10 kOhm): 10,5 V DC +/- 5 %, <10 mA, koruma tipi: aşırı yük ve kısa devre koruması

Yerel sinyalleme :

2 LED for yerel diagnostik
1 LED (sarı) for dahili haberleşme durumu
2 LED (iki renkli) for haberleşme modülü durumu
1 LED (kırmızı) for gerilimin varlığı

Genişlik : 226 mm

Yükseklik :

613 mm
706 mm EMC plakalı

Derinlik : 271 mm

Ürün ağırlığı : 25,5 kg

Kullanım Alanları

Pompa Sistemleri: Su arıtma, endüstriyel sıvı taşıma ve pompaj sistemlerinde motor hızını optimize ederek verimliliği artırır.

Taşıma ve Konveyör Sistemleri: Üretim hatları ve taşıma sistemlerinde, hız kontrolü ve enerji verimliliği sağlar.

HVAC Sistemleri: Isıtma, havalandırma ve iklimlendirme sistemlerinde motor hızlarını düzenleyerek enerji tasarrufu sağlar.

Fabrika Otomasyonu: Üretim hatlarında motor kontrolü sağlamak için mükemmel bir çözümdür. Hız kontrol cihazı, daha düşük bakım maliyetleri ve daha uzun ekipman ömrü sunar.

Makine Uygulamaları: CNC makineleri, işleme makineleri ve robotik sistemlerde motor hız kontrolü sağlar.

Neden Schneider ATV610D37N4?

Schneider ATV610D37N4, endüstriyel motor kontrolü için gelişmiş özelliklere sahip, enerji verimli bir cihazdır. Geniş gerilim aralığı, yüksek güç kapasitesi ve dayanıklı yapısı ile çok çeşitli uygulamalarda güvenle kullanılabilir. Enerji tasarrufu sağlamanın yanı sıra, işletmelerin daha düşük maliyetlerle yüksek performans elde etmelerini sağlar. IP20 koruma sınıfı, toz ve yabancı cisimlere karşı koruma sağlarken, kompakt tasarımı montaj ve entegrasyonu kolaylaştırır.

Schneider ATV610D37N4, endüstriyel hız kontrol sistemlerinde ihtiyacınız olan güvenilirlik, verimlilik ve esnekliği sunar. Hem yüksek performans hem de enerji tasarrufu sağlamak isteyen işletmeler için ideal bir çözüm sunar.
