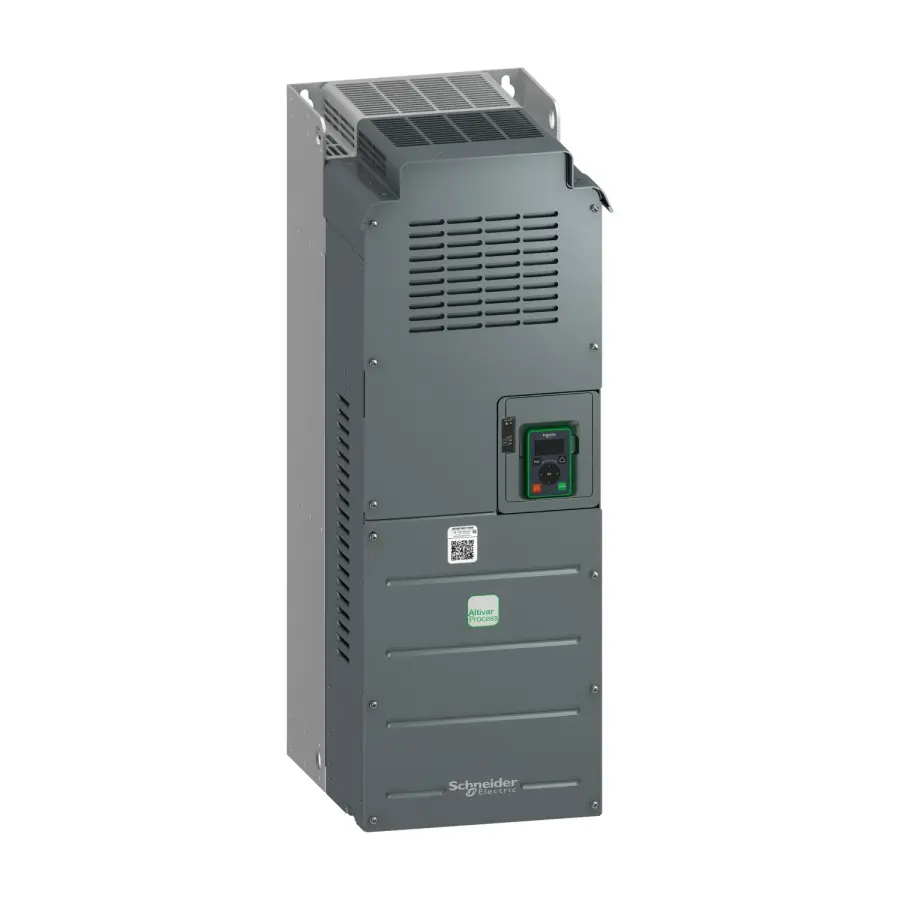

SCHNEIDER ATV610C16N4 160kW/250HP 380-460V IP20 HIZ KONTROL CİHAZI

SCHNEIDER ATV610C16N4 160kW/250HP 380-460V IP20 HIZ KONTROL CİHAZI

Schneider Electric ATV610C16N4, endüstriyel uygulamalar için özel olarak tasarlanmış, 160 kW (250 HP) güç kapasiteli, 380-460V üç faz girişli ve IP20 koruma sınıfına sahip, Altivar 610 serisi hız kontrol cihazıdır. Enerji verimliliği, motor koruması ve proses kontrolü gerektiren sistemlerde yüksek performans sağlar.

Teknik Özellikler

Ürün serisi : Easy Altivar 610

Ürün Ya da Bileşen Tipi : Değişken hızlı sürücü

Ürüne özel uygulama : Fan, pompa, kompresör, konveyör

Ürün Grubu : ATV610

Model : Standart tip

Ürün varış yeri :

Asenkron motorlar
Senkron motorlar

Montaj Tipi : Pano montajı

EMC filtresi : Entegre 'e uygunIEC 61800-3 kategori C3ile 50 m motor kablosu maks

IP koruma derecesi : IP20

Soğutmanın tipi : Zorlamalı konveksiyon

Besleme frekansı : 50...60 Hz +/-5 %

Şebeke faz sayısı : 3 faz

[Us] nominal besleme gerilimi : 380...460 V % - 15...10

Motor gücü kW :

160 kW için normal şart
132 kW için Ağır şart

Motor gücü hp :

250 hp için normal şart
200 hp için Ağır şart

Hat akımı :

284 A -de 380 V (normal şart)
249,5 A -de 460 V (normal şart)
237 A -de 380 V (Ağır şart)
205,9 A -de 460 V (Ağır şart)

Muhtemel hat Isc : 50 kA

Görünen güç :

198,8 kVA -de 460 V (normal şart)
164,0 kVA -de 460 V (Ağır şart)

Sürekli çıkış akımı :

302 A -de 2,5 kHz için normal şart
250 A -de 2,5 kHz için Ağır şart

Maksimum geçici akım :

332 A süresince 60 s (normal şart)
375 A süresince 60 s (Ağır şart)

Asenkron motor kontrol profili :

Sabit tork standartı
Optimum moment modu
Değişken moment standardı

Output frequency : 0,1…500 Hz

Nominal anahtarlama frekansı : 2,5 kHz

Anahtarlama frekansı : 1...8 kHz ayarlanabilir

Number of preset speeds : 16 önceden ayarlı hız

Haberleşme Port Protokolü : Modbus seri

Seçenek kartı :

Yuva A: haberleşme kartı, Profibus DP V1
Yuva A: dijital veya analog G/Ç genişleme kartı
Yuva A: röle çıkış kartı

Çıkış gerilimi : <= güç besleme gerilimi

Motor kayma kompanzasyonu :

Sürekli mıknatıslı motor yasasında bulunmaz
Otomatik her türlü yük
Ayarlanabilir
Bastırılabilir

Hızlanma ve yavaşlama rampaları :

0,01 - 9000 sn arasında ayrı olarak doğrusal ayarlanabilir
S, U veya özelleştirilmiş

Durana kadar frenleme : DC enjeksiyon ile

Koruma tipi :

Termal koruma: motor
Motor fazı kesme: motor
Termal koruma: sürücü
Aşırı ısınma: sürücü
Çıkış fazları ve toprak arasındaki aşırı akım: sürücü
Çıkış geriliminin aşırı yükü: sürücü
Kısa devre koruması: sürücü
Motor fazı kesme: sürücü
DC veriyolunda aşırı gerilimler: sürücü
Hat besleme aşırı gerilimi: sürücü
Hat besleme düşük gerilimi: sürücü
Hat besleme faz kaybı: sürücü
Aşırı hız: sürücü
Kontrol devresinde kesme: sürücü

Frekans çözünürlüğü :

Ekran birimi: 0,1 Hz
Analog giriş: 0,012/50 Hz

Elektrikli bağlantı :

Kontrol, vidalı terminal: 0,5...1,5 mm²
Hat tarafı, vidalı terminal: 2 x 95...3 x 120 mm²
Motor, vidalı terminal: 2 x 95...3 x 120 mm²

Konnektörün tipi : 1 RJ45 (uzak grafik terminali üzerinde) için Modbus seri

Fiziksel arayüz : 2 telli RS 485 için Modbus seri

İletim çerçevesi : RTU için Modbus seri

İletim hızı : 4,8, 9,6, 19,2, 38,4 kbit/sn için Modbus seri

Polarizasyon tipi : Empedans yok için Modbus seri

Adreslerin sayısı : 1…247 için Modbus seri

Erişim yöntemi : Slave

Besleme :

Dijital girişler için harici besleme: 24 V DC (19…30 V), <1,25 mA, koruma tipi: aşırı yük ve kısa devre koruması
Referans potansiyometre için dahili besleme (1 - 10 kOhm): 10,5 V DC +/- 5 %, <10 mA, koruma tipi: aşırı yük ve kısa devre koruması

Yerel sinyalleme :

Yerel diagnostik: 2 LED
Dahili haberleşme durumu: 1 LED (sarı)
Haberleşme modülü durumu: 2 LED (iki renkli)
Gerilimin varlığı: 1 LED (kırmızı)

Genişlik : 300 mm

Yükseklik :

850 mm
1161 mm with IP21 conformity kit

Derinlik : 375 mm

Ürün Ağırlığı : 85,5 kg

Öne Çıkan Özellikler

160 kW güç kapasitesi ile büyük motor kontrolü için ideal

Yüksek enerji verimliliği ve motor koruma fonksiyonları

Kolay devreye alma ve kullanıcı dostu HMI arayüz

Proses kontrollü sistemlerde hassas hız ve tork ayarı

Modbus ve CANopen haberleşme desteği

Fanlar, pompalar, kompresörler ve HVAC sistemleri için optimize edilmiş yapı

Uygulama Alanları

Su arıtma tesisleri ve pompa istasyonları

Fan ve HVAC uygulamaları

Kompresör ve konveyör sistemleri

Endüstriyel proses kontrol ve otomasyon hatları

Ağır sanayi makineleri ve motorlu ekipmanlar

Neden SCHNEIDER ATV610C16N4?

ATV610C16N4, Schneider Electric’in güvenilirliği ile yüksek güçlü motorlarınızı verimli, güvenli ve kontrollü bir şekilde sürmenizi sağlar. IP20 koruma sınıfı ile pano montajına uygundur ve geniş özellik seti sayesinde enerji maliyetlerini azaltırken, sistem performansınızı artırır.
