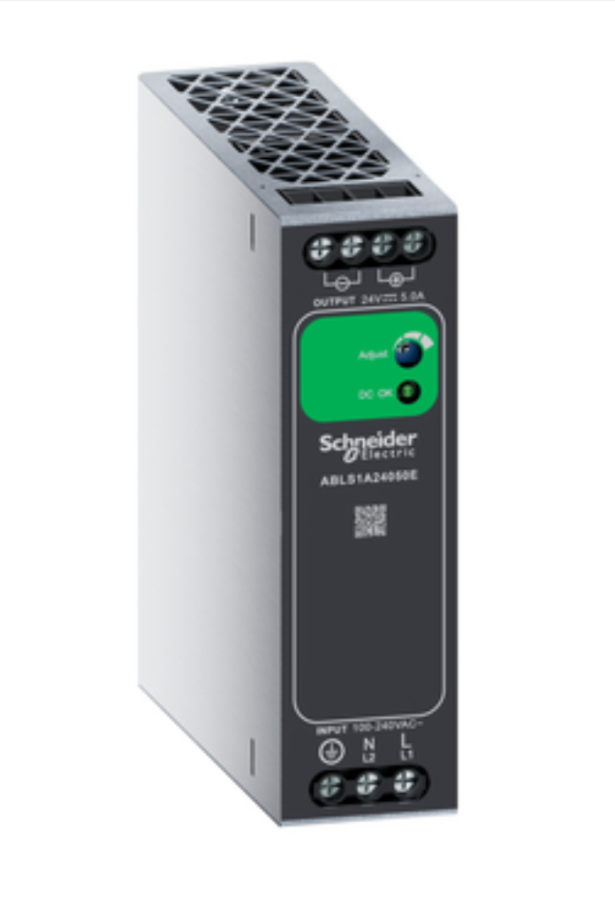

SCHNEIDER ABLS1A24050E 120W 5A 24VDC MONOFAZE GÜÇ KAYNAĞI

SCHNEIDER ABLS1A24050E 120W 5A 24VDC MONOFAZE GÜÇ KAYNAĞI

Schneider ABLS1A24050E, 120W çıkış gücü ve 5A akım kapasitesiyle endüstriyel otomasyon ve kontrol sistemlerinde güvenli ve kararlı enerji sağlar. 24V DC çıkışı ve monofaze girişi ile PLC sistemleri, sensörler, HMI panelleri ve diğer düşük voltajlı cihazlar için ideal bir endüstriyel güç kaynağıdır.

Teknik Özellikler

Ürün serisi : Easy Modicon ABL2

Ürün Ya da Bileşen Tipi : Güç besleme

Güç besleme tipi : Düzenlenmiş anahtar modu

W cinsinden nominal güç : 120 W

Giriş gerilimi :

100...240 V AC monofaze
140...340 V DC

Çıkış gerilimi : 24 V DC

Güç besleme çıkış akımı : 5 A

Çalışma konumu : Dikey

Titreşim direnci : 2 gn (f= 10…500 Hz) conforming to IEC 60068-2-6

Testin adı :

Yayılmalı elektromanyetik alan conforming to EN 61000-4-3 seviye 3A
Elektrostati deşarjlar conforming to EN 61000-4-2 seviye 3B
Elektrikli hızlı geçiciler/akımlar conforming to EN 61000-4-4 seviye 3B
Kesinti conforming to EN 61000-4-5 seviye 3B
Conducted conforming to EN 61000-4-6 seviye 3A
Emisyon conforming to EN 55032

Giriş gerilimi limitleri :

90...264 V AC
127...370 V DC

Şebeke Frekansı : 47...63 Hz

Kalkış akımı :

20 A at 115 V AC
35 A at 230 V AC

Cos phi : 0,4…0,6

Verimlilik : 87 %

Akım tüketimi :

1.34 A at 240 V
2.38 A at 100 V

Giriş koruma tipi : Entegre sigorta (birbiriyle değiştirilemez)

Çıkış gerilimi limitleri : 21.6...27.6 V

Hat ve yük düzenlemesi : +/- %1

Tutma süresi : >= 12 ms at 115 V

Çıkış koruma tipi :

Aşırı yüke karşı, protection technology: 1.1...1.3 x In overload protection
Aşırı gerilime karşı, protection technology: tripping if U between 29...33 V
Kısa devrelere karşı, protection technology: otomatik sıfırlama
Termal, protection technology: auto reset

Bağlantılar – terminaller :

For topraklama bağlantısı: vidalı tip terminaller, connection capacity: 1 x 4 mm² AWG 12
For giriş bağlantısı: vidalı tip terminaller, connection capacity: 2 x 4 mm² AWG 12
For çıkış bağlantısı: vidalı tip terminaller, connection capacity: 2 x 4 mm² AWG 12

Çalışma Yüksekliği :

2000 m
5000 m

Aşırı gerilim kategorisi : II

Arizalar arasindaki ortalama süre (MTBF) : 100000 h at 40 °C

durum LED'i : 1 LED (yeşil) çıkış gerilimi

Genişlik : 36 mm

Yükseklik : 125 mm

Derinlik : 113 mm

Ürün Ağırlığı : 0,451 kg

Dielektrik gücü :

2000 V giriş ve topraklama arasında
3000 V giriş ve çıkış arasında
500 V çıkış ve topraklama arasında

Kullanım Alanları

Otomasyon panoları

PLC ve sensör beslemeleri

HMI ve röle sistemleri

Endüstriyel kontrol ve sinyal devreleri

Fabrika otomasyon uygulamaları

Schneider ABLS1A24050E 24VDC Güç Kaynağı, kompakt tasarımı, yüksek verimliliği ve güvenilir performansıyla sisteminizin enerji ihtiyacını güvenle karşılar.
