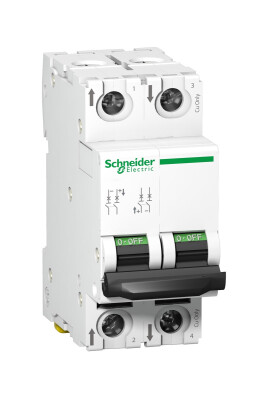

SCHNEIDER A9N61537 C60H 2P 40A C TİPİ MİNYATÜR OTOMATİK SİGORTA

SCHNEIDER A9N61537 C60H 2P 40A C TİPİ MİNYATÜR OTOMATİK SİGORTA

Schneider Electric A9N61537 C60H 2P 40A C Tipi Minyatür Otomatik Sigorta, profesyonel elektrik tesisatlarında güvenli devre koruması sunmak için tasarlanmıştır. 40 Amper akım kapasitesi ve C tipi karakteristik eğrisi ile orta ve yüksek güçlü yüklerde güvenilir performans sağlar. 2 kutuplu yapısı, hem faz hem de nötr hattı birlikte keserek tam güvenlik sağlar.

Teknik Özellikler

Seri : Acti 9

Ürün Adı : Acti9 C60H-DC

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : C60H-DC

Cihaz Uygulaması : Dağıtım

Kutup Tanımı : 2P

Korumalı kutupların sayısı : 2

[In] nominal akım : 40 A -de 25 °C

Şebeke Tipi : DC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

10 kA Icu -de 440 V DC 'e uygunEN 60947-2
10 kA Icu -de 440 V DC 'e uygunIEC 60947-2
6 kA Icu -de 500 V DC 'e uygunEN 60947-2
6 kA Icu -de 500 V DC 'e uygunIEC 60947-2
20 kA Icu -de 220 V DC 'e uygunGB 14048.2
20 kA Icu -de 220 V DC 'e uygunIEC 60947-2
20 kA Icu -de 250 V DC 'e uygunGB 14048.2
20 kA Icu -de 250 V DC 'e uygunIEC 60947-2

Şebeke Frekansı : 50/60 Hz

[Ue] nominal çalışma voltajı : 500 V DC

[Ics] nominal hizmet kesme kapasitesi :

15 kA 75 % 'e uygunEN 60947-2 - 220 V DC
15 kA 75 % 'e uygunIEC 60947-2 - 220 V DC
15 kA 75 % 'e uygunEN 60947-2 - 250 V DC
15 kA 75 % 'e uygunIEC 60947-2 - 250 V DC
4,5 kA 75 % 'e uygunEN 60947-2 - 500 V DC
4,5 kA 75 % 'e uygunIEC 60947-2 - 500 V DC
7,5 kA 75 % 'e uygunEN 60947-2 - 440 V DC
7,5 kA 75 % 'e uygunIEC 60947-2 - 440 V DC

[Ui] nominal yalıtım voltajı :

500 V DC 'e uygunIEC 60947-2
500 V DC 'e uygunEN 60947-2

[Uimp] nominal darbe dayanım voltajı :

6 kV 'e uygunEN 60947-2
6 kV 'e uygunIEC 60947-2

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : AÇIK/KAPALI göstergesi

Montaj Tipi : Sabit

Montaj Desteği : 35 mm simetrik DIN rayı

9 mm vida adımı : 4

Ürün Ağırlığı : 0,256 kg

Renk : Beyaz

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 3000 cycles L/R = 2 ms

Kilitleme temini : Kilitlenebilir

Kilitleme seçenekleri tanımı : O konumunda

Sıkma torku : Güç devresi: 2,5 N.m üst veya alt

Toprak kaçağı koruması : Yok

Öne Çıkan Avantajlar

C tipi eğri, motorlu cihazlar ve ani akım çeken sistemler için idealdir.

2P yapı, faz ve nötr hatları aynı anda keserek kullanıcı güvenliğini artırır.

6kA kısa devre kesme kapasitesi, endüstriyel ve ticari uygulamalarda yüksek güvenlik sağlar.

C60H serisi, Schneider’in en çok tercih edilen profesyonel ürün gruplarındandır.

Kompakt yapısı sayesinde panolarda yerden tasarruf sağlar, hızlı ve kolay montaj imkânı sunar.

Kullanım Alanları

Ticari ve sanayi tipi elektrik panoları

Motor, klima, pompa gibi cihazların devre koruması

Atölye ve üretim tesisleri

Ofis ve bina elektrik altyapısı

Priz ve aydınlatma devreleri

Neden A9N61537?

Schneider Electric C60H 2P 40A C Tipi Minyatür Otomatik Sigorta, yüksek kaliteli, uzun ömürlü ve güvenilir bir elektrik koruma çözümüdür. Faz ve nötrü birlikte koruyan yapısıyla maksimum güvenlik sağlar. Schneider kalitesiyle, sistemlerinizi güven altına alın.
