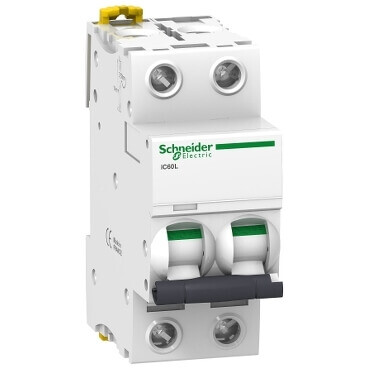

SCHNEIDER A9F95202 iC60L 2P 2A K TİPİ OTOMATİK SİGORTA

SCHNEIDER A9F95202 iC60L 2P 2A K TİPİ OTOMATİK SİGORTA

Schneider Electric A9F95202 iC60L 2P 2A K Tipi Otomatik Sigorta, endüstriyel ve motorlu yüklerin bulunduğu sistemlerde güvenli devre koruması sağlamak için özel olarak geliştirilmiştir. 2 Amper nominal akım, K tipi karakteristik eğri ve 2 kutuplu yapı ile hassasiyet ve güvenliği bir araya getirir. Özellikle endüstriyel ortamlarda, ani akım dalgalanmalarına karşı üstün performans sunar.

Teknik Özellikler

Cihaz Uygulaması : Dağıtım

Seri : Acti 9

Ürün Adı : Acti9 iC60

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : İC60L

Kutup Tanımı : 2P

Korumalı kutupların sayısı : 2

[In] nominal akım : 2 A

Şebeke Tipi :

DC
AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : K

Kesme kapasitesi :

15000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
70 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
100 kA Icu -de 12...133 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
100 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
15 kA Icu -de 220...250 V DC 'e uygunEN/IEC 60947-2
100 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2

Şebeke Frekansı : 50/60 Hz

manyetik açma limiti : 12 x In +/- %20

[Ics] nominal hizmet kesme kapasitesi :

100 kA 100 % 'e uygunEN 60947-2 - 220...240 V AC 50/60 Hz
100 kA 100 % 'e uygunIEC 60947-2 - 220...240 V AC 50/60 Hz
100 kA 100 % 'e uygunEN 60947-2 - 380...415 V AC 50/60 Hz
70 kA 100 % 'e uygunEN 60947-2 - 440 V AC 50/60 Hz
100 kA 100 % 'e uygunIEC 60947-2 - 380...415 V AC 50/60 Hz
70 kA 100 % 'e uygunIEC 60947-2 - 440 V AC 50/60 Hz
100 kA 100 % 'e uygunEN 60947-2 - 12...133 V AC 50/60 Hz
100 kA 100 % 'e uygunIEC 60947-2 - 12...133 V AC 50/60 Hz
20 kA 100 % 'e uygunEN 60947-2 - 72...125 V DC
20 kA 100 % 'e uygunIEC 60947-2 - 72...125 V DC

[Ui] nominal yalıtım voltajı :

500 V AC 50/60 Hz 'e uygunEN 60947-2
500 V AC 50/60 Hz 'e uygunIEC 60947-2

[Uimp] nominal darbe dayanım voltajı :

6 kV 'e uygunEN 60947-2
6 kV 'e uygunIEC 60947-2

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : Açma göstergesi

Montaj Tipi : Sabit

Montaj Desteği : DIN rayı

9 mm vida adımı : 4

Yükseklik : 85 mm

Genişlik : 36 mm

Derinlik : 78,5 mm

Ürün Ağırlığı : 0,25 kg

Renk : Beyaz

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 10000 cycles

Bağlantılar – terminaller :

Tek terminal (üst veya alt) 1…25 mm² sert
Tek terminal (üst veya alt) 1…16 mm² esnek

Tel sıyırma uzunluğu : 14 mm for üst veya alt connection

Sıkma torku : 2 N.m üst veya alt

Toprak kaçağı koruması : Ayrı blok

Öne Çıkan Özellikler

K tipi eğri, yüksek ani kalkış akımı çeken endüstriyel yüklerde güvenli koruma sağlar (örneğin: kontaktör, bobinli yükler, motorlar).

2A düşük akım değeri, zayıf akım veya hassas endüstriyel kontrol sistemlerinde idealdir.

2 kutuplu yapı, faz ve nötrü aynı anda keserek tam izolasyon sunar.

Yüksek kısa devre dayanımı (6kA) ile güçlü koruma sağlar.

iC60L serisi, uzun ömürlü, güvenilir ve yüksek kaliteli Schneider Electric ürün grubundadır.

Kullanım Alanları

Endüstriyel otomasyon sistemleri

Motor kontrol devreleri

Bobinli ve endüktif yükler

Zayıf akım panoları

Elektrik panosu koruma sistemleri

Neden A9F95202?

Schneider A9F95202 iC60L 2P 2A K Tipi Otomatik Sigorta, yüksek ani akım çeken cihazlara karşı özel koruma sunar. Endüstriyel tesislerde güvenli ve kesintisiz enerji için doğru tercihtir. Schneider Electric kalitesi, sistem güvenliğinizi uzun vadeli koruma altına alır.
