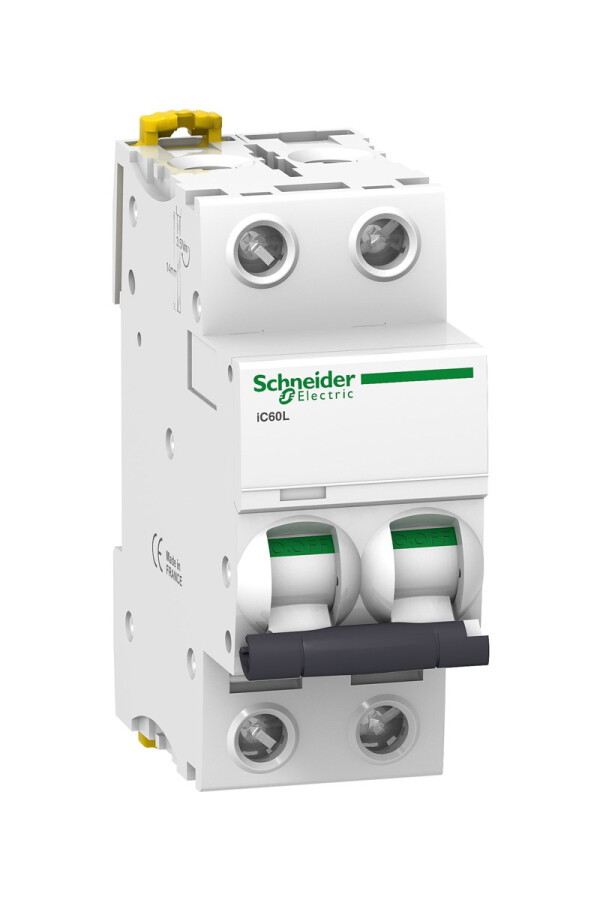

SCHNEIDER A9F94201 iC60L 2P 1A C TİPİ 1.5kA MİNYATÜR OTOMATİK SİGORTA

SCHNEIDER A9F94201 iC60L 2P 1A C TİPİ 1.5kA MİNYATÜR OTOMATİK SİGORTA

Schneider Electric A9F94201 iC60L 2P 1A C Tipi Minyatür Otomatik Sigorta, hassas koruma gerektiren düşük akımlı çift kutuplu devreler için özel olarak tasarlanmıştır. 1 Amper akım kapasitesi, C tipi karakteristik eğrisi ve 1.5kA kısa devre kesme kapasitesiyle, güvenlik ve sistem sürekliliğini bir arada sunar.

Teknik Özellikler

Cihaz Uygulaması : Dağıtım

Seri : Acti 9

Ürün Adı : Acti9 iC60

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : İC60L

Kutup Tanımı : 2P

Korumalı kutupların sayısı : 2

[In] nominal akım : 1 A

Şebeke Tipi :

DC
AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

15000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
70 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
100 kA Icu -de 12...133 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
100 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
15 kA Icu -de 220...250 V DC 'e uygunEN/IEC 60947-2
100 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2

Şebeke Frekansı : 50/60 Hz

Manyetik açma limiti : 8 x In +/- % 20

[Ics] nominal hizmet kesme kapasitesi :

100 kA 100 % 'e uygunEN 60947-2 - 220...240 V AC 50/60 Hz
100 kA 100 % 'e uygunIEC 60947-2 - 220...240 V AC 50/60 Hz
100 kA 100 % 'e uygunEN 60947-2 - 380...415 V AC 50/60 Hz
70 kA 100 % 'e uygunEN 60947-2 - 440 V AC 50/60 Hz
100 kA 100 % 'e uygunIEC 60947-2 - 380...415 V AC 50/60 Hz
70 kA 100 % 'e uygunIEC 60947-2 - 440 V AC 50/60 Hz
100 kA 100 % 'e uygunEN 60947-2 - 12...133 V AC 50/60 Hz
100 kA 100 % 'e uygunIEC 60947-2 - 12...133 V AC 50/60 Hz
7500 A 50 % 'e uygunTR 60898-1 - 400 V AC 50/60 Hz
7500 A 50 % 'e uygunIEC 60898-1 - 400 V AC 50/60 Hz
20 kA 100 % 'e uygunEN 60947-2 - 72...125 V DC
20 kA 100 % 'e uygunIEC 60947-2 - 72...125 V DC

[Ui] nominal yalıtım voltajı :

500 V AC 50/60 Hz 'e uygunEN 60947-2
500 V AC 50/60 Hz 'e uygunIEC 60947-2

[Uimp] nominal darbe dayanım voltajı :

6 kV 'e uygunEN 60947-2
6 kV 'e uygunIEC 60947-2

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : Açma göstergesi

Montaj Tipi : Sabit

Montaj Desteği : DIN rayı

9 mm vida adımı : 4

Yükseklik : 85 mm

Genişlik : 36 mm

Derinlik : 78,5 mm

Ürün Ağırlığı : 0,25 kg

Renk : Beyaz

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 10000 cycles

Bağlantılar – terminaller :

Tek terminal (üst veya alt) 1…25 mm² sert
Tek terminal (üst veya alt) 1…16 mm² esnek

tel sıyırma uzunluğu : 14 mm for üst veya alt connection

Sıkma torku : 2 N.m üst veya alt

Toprak kaçağı koruması : Ayrı blok

Öne Çıkan Özellikler

C tipi eğri, ani akım dalgalanmalarına karşı denge sağlar, hassas yükleri korur.

1A düşük akım değeri, özellikle sinyal, kontrol ve ölçüm sistemlerinde idealdir.

2 kutuplu yapı, hem faz hem nötr hattın aynı anda kesilmesini sağlayarak yüksek güvenlik sunar.

iC60L serisi, Schneider’in profesyonel ve yüksek kaliteli sigorta serisidir.

Kompakt tasarım, elektrik panolarında yer tasarrufu ve kolay montaj sağlar.

Kullanım Alanları

Endüstriyel kontrol panoları

Zayıf akım sistemleri

Laboratuvar ve test ekipmanları

Elektronik cihaz koruma uygulamaları

Otomasyon ve sinyal sistemleri

Neden A9F94201?

Schneider iC60L 2P 1A C Tipi Minyatür Otomatik Sigorta, düşük akımlı devrelerinizde maksimum koruma sağlamak için geliştirilmiştir. Schneider Electric güvencesiyle, hassas sistemlerinizde güvenliği elden bırakmadan çalışmaya devam edebilirsiniz.
