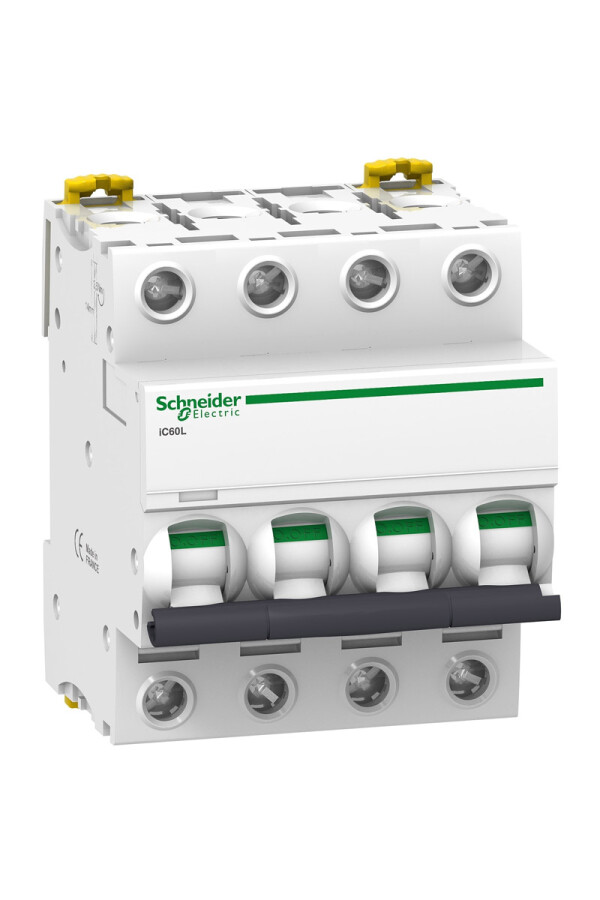

SCHNEIDER A9F92402 iC60L 4P 2A Z TİPİ 1.5Ka MİNYATÜR OTOMATİK SİGORTA

SCHNEIDER A9F92402 iC60L 4P 2A Z TİPİ 1.5Ka MİNYATÜR OTOMATİK SİGORTA

Schneider Electric A9F92402 iC60L 4P 2A Z Tipi Minyatür Otomatik Sigorta, aşırı hassas yüklerin ve özel devrelerin güvenliğini sağlamak için özel olarak tasarlanmıştır. Z tipi karakteristik eğrisi, çok düşük ani akımlarda bile devreyi hızla keserek özellikle elektronik ve ölçüm cihazlarını korur. 2 Amper nominal akım kapasitesi ve 4 kutuplu yapısıyla, üç faz + nötr sistemlerde tam kapsamlı güvenlik sunar.

Teknik Özellikler

Cihaz Uygulaması : Dağıtım

Seri : Acti 9

Ürün Adı : Acti9 iC60

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : İC60L

Kutup Tanımı : 4P

Korumalı kutupların sayısı : 4

[In] nominal akım : 2 A

Şebeke Tipi :

DC
AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : Z

Kesme kapasitesi :

15000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
70 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
100 kA Icu -de 12...133 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
100 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
15 kA Icu -de 220...250 V DC 'e uygunEN/IEC 60947-2
100 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2

Şebeke Frekansı : 50/60 Hz

Manyetik açma limiti : 3 x In +/- %20

[Ics] nominal hizmet kesme kapasitesi :

100 kA 100 % 'e uygunEN 60947-2 - 220...240 V AC 50/60 Hz
100 kA 100 % 'e uygunIEC 60947-2 - 220...240 V AC 50/60 Hz
100 kA 100 % 'e uygunEN 60947-2 - 380...415 V AC 50/60 Hz
70 kA 100 % 'e uygunEN 60947-2 - 440 V AC 50/60 Hz
100 kA 100 % 'e uygunIEC 60947-2 - 380...415 V AC 50/60 Hz
70 kA 100 % 'e uygunIEC 60947-2 - 440 V AC 50/60 Hz
100 kA 100 % 'e uygunEN 60947-2 - 12...133 V AC 50/60 Hz
100 kA 100 % 'e uygunIEC 60947-2 - 12...133 V AC 50/60 Hz
20 kA 100 % 'e uygunEN 60947-2 - 180...250 V DC
20 kA 100 % 'e uygunIEC 60947-2 - 180...250 V DC

[Ui] nominal yalıtım voltajı :

500 V AC 50/60 Hz 'e uygunEN 60947-2
500 V AC 50/60 Hz 'e uygunIEC 60947-2

[Uimp] nominal darbe dayanım voltajı :

6 kV 'e uygunEN 60947-2
6 kV 'e uygunIEC 60947-2

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : Açma göstergesi

Montaj Tipi : Sabit

Montaj Desteği : DIN rayı

9 mm vida adımı : 8

Yükseklik : 85 mm

Genişlik : 72 mm

Derinlik : 78,5 mm

Ürün Ağırlığı : 0,5 kg

Renk : Beyaz

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 10000 cycles

Bağlantılar – terminaller :

Tek terminal (üst veya alt) 1…25 mm² sert
Tek terminal (üst veya alt) 1…16 mm² esnek

Tel sıyırma uzunluğu : 14 mm for üst veya alt connection

Sıkma torku : 2 N.m üst veya alt

Toprak kaçağı koruması : Ayrı blok

Öne Çıkan Avantajlar

Z tipi eğri, hassas elektronik sistemlerde hızlı tepki sağlar (örn: PLC, sensör, ölçüm cihazları).

2A düşük akım kapasitesi, özel uygulamalarda koruma için idealdir.

4 kutuplu yapı, üç fazlı sistemlerde fazlar ve nötrün birlikte kesilmesini sağlar.

1.5kA kesme kapasitesi, düşük güçlü sistemlerde güvenli kısa devre koruması sunar.

iC60L serisi, yüksek kalite ve güvenilirlik standartlarına sahiptir.

Kullanım Alanları

Endüstriyel otomasyon sistemleri

PLC, HMI ve kontrol panoları

Test ve laboratuvar uygulamaları

Elektronik kartlar, ölçüm ve sinyal sistemleri

Üç fazlı sistemlerde düşük güçlü özel devreler

Neden A9F92402?

Schneider iC60L 4P 2A Z Tipi Minyatür Otomatik Sigorta, standart sigortaların koruyamayacağı hassas elektronik bileşenler için özel geliştirilmiştir. Düşük kesme akımı, hızlı tepki süresi ve 4 kutuplu korumasıyla, kritik sistemlerde tam güvenlik sağlar.
