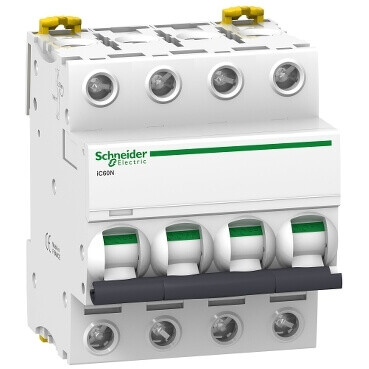

SCHNEIDER A9F75440 iC60N 4P 40A D TİPİ OTOMATİK SİGORTA

SCHNEIDER A9F75440 iC60N 4P 40A D TİPİ OTOMATİK SİGORTA

Schneider Electric A9F75440 iC60N 4 Kutup 40A D Tipi Otomatik Sigorta, sanayi ve ticari uygulamalarda yüksek performans ve güvenlik sağlayan üstün bir koruma ürünüdür. 4 kutuplu yapısıyla trifaze sistemlerde dengeli ve güvenilir koruma sunar. D tipi karakteristik eğrisi, ani yüksek akım çekişlerinin olduğu sistemlerde (örneğin motorlar, transformatörler, endüktif yükler) tercih edilir.

Teknik Özellikler

Cihaz Uygulaması : Dağıtım

Seri : Acti 9

Ürün Adı : Acti9 iC60

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : IC60N

Kutup Tanımı : 4P

Korumalı kutupların sayısı : 4

[In] nominal akım : 40 A

Şebeke Tipi :

DC
AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : D

Kesme kapasitesi :

6000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
36 kA Icu -de 12...133 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
10 kA Icu -de <= 250 V DC 'e uygunEN/IEC 60947-2
10 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
20 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
6 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2

Şebeke Frekansı : 50/60 Hz

Manyetik açma limiti : 12 x In +/- %20

[Ics] nominal hizmet kesme kapasitesi :

15 kA 75 % 'e uygunEN 60947-2 - 220...240 V AC 50/60 Hz
7,5 kA 75 % 'e uygunEN 60947-2 - 380...415 V AC 50/60 Hz
4,5 kA 75 % 'e uygunEN 60947-2 - 440 V AC 50/60 Hz
15 kA 75 % 'e uygunIEC 60947-2 - 220...240 V AC 50/60 Hz
7,5 kA 75 % 'e uygunIEC 60947-2 - 380...415 V AC 50/60 Hz
4,5 kA 75 % 'e uygunIEC 60947-2 - 440 V AC 50/60 Hz
27 kA 75 % 'e uygunIEC 60947-2 - 12...133 V AC 50/60 Hz
27 kA 75 % 'e uygunEN 60947-2 - 12...133 V AC 50/60 Hz
6000 A 100 % 'e uygunTR 60898-1 - 400 V AC 50/60 Hz
6000 A 100 % 'e uygunIEC 60898-1 - 400 V AC 50/60 Hz
10 kA 100 % 'e uygunIEC 60947-2 - 180...250 V DC
10 kA 100 % 'e uygunEN 60947-2 - 180...250 V DC

[Ui] nominal yalıtım voltajı :

500 V AC 50/60 Hz 'e uygunEN 60947-2
500 V AC 50/60 Hz 'e uygunIEC 60947-2

[Uimp] nominal darbe dayanım voltaj :

6 kV 'e uygunEN 60947-2
6 kV 'e uygunIEC 60947-2

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : Açma göstergesi

Montaj Tipi : Sabit

Montaj Desteği : DIN rayı

9 mm vida adımı : 8

Yükseklik : 85 mm

Genişlik : 72 mm

Derinlik : 78,5 mm

Ürün Ağırlığı : 0,5 kg

Kullanım Alanları

Endüstriyel tesisatlar

Makine otomasyon panoları

Jeneratör çıkışları

Aydınlatma ve motor devreleri

Ağır yük başlangıç akımı olan sistemler

Avantajları

Aşırı akım ve kısa devreye karşı etkin koruma

Yüksek kaliteli Schneider Electric güvencesi

Uzun ömürlü, güvenilir çalışma

Kolay montaj ve bağlantı imkanı

SCHNEIDER A9F75440, elektrik sistemlerinizin güvenliğini en üst seviyeye taşımak için tasarlanmıştır. Hem profesyonel elektrikçiler hem de tesisat firmaları için ideal bir çözümdür.
