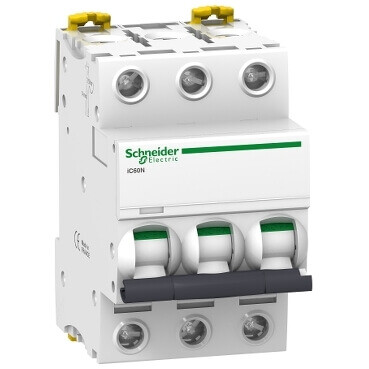

SCHNEIDER A9F75340 iC60N 3P 40A D TİPİ 6kA OTOMATİK SİGORTA

SCHNEIDER A9F75340 iC60N 3P 40A D TİPİ 6kA OTOMATİK SİGORTA

Schneider Electric A9F75340 iC60N serisi, endüstriyel ve ticari tesislerde yüksek performanslı devre koruması sunan bir otomatik sigortadır. 3 kutuplu (3P) yapısı sayesinde üç fazlı sistemlerde güvenilir bir koruma sağlar. 40A nominal akım kapasitesi ile orta düzey enerji ihtiyaçlarını karşılar ve sisteminizi aşırı akım ve kısa devrelere karşı korur.

Teknik Özellikler

Cihaz Uygulaması : Dağıtım

Seri : Acti 9

Ürün Adı : Acti9 iC60

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : IC60N

Kutup Tanımı : 3P

Korumalı kutupların sayısı : 3

[In] nominal akım : 40 A

Şebeke Tipi :

DC
AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : D

Kesme kapasitesi :

6000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
36 kA Icu -de 12...133 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
10 kA Icu -de <= 180 V DC 'e uygunEN/IEC 60947-2
10 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
20 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
6 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2

Şebeke Frekansı : 50/60 Hz

Manyetik açma limiti : 12 x In +/- %20

[Ics] nominal hizmet kesme kapasitesi :

15 kA 75 % 'e uygunEN 60947-2 - 220...240 V AC 50/60 Hz
7,5 kA 75 % 'e uygunEN 60947-2 - 380...415 V AC 50/60 Hz
4,5 kA 75 % 'e uygunEN 60947-2 - 440 V AC 50/60 Hz
15 kA 75 % 'e uygunIEC 60947-2 - 220...240 V AC 50/60 Hz
7,5 kA 75 % 'e uygunIEC 60947-2 - 380...415 V AC 50/60 Hz
4,5 kA 75 % 'e uygunIEC 60947-2 - 440 V AC 50/60 Hz
27 kA 75 % 'e uygunIEC 60947-2 - 12...133 V AC 50/60 Hz
27 kA 75 % 'e uygunEN 60947-2 - 12...133 V AC 50/60 Hz
6000 A 100 % 'e uygunTR 60898-1 - 400 V AC 50/60 Hz
6000 A 100 % 'e uygunIEC 60898-1 - 400 V AC 50/60 Hz
10 kA 100 % 'e uygunIEC 60947-2 - 125...180 V DC
10 kA 100 % 'e uygunEN 60947-2 - 125...180 V DC

[Ui] nominal yalıtım voltajı :

500 V AC 50/60 Hz 'e uygunEN 60947-2
500 V AC 50/60 Hz 'e uygunIEC 60947-2

[Uimp] nominal darbe dayanım voltajı :

6 kV 'e uygunEN 60947-2
6 kV 'e uygunIEC 60947-2

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : Açma göstergesi

Montaj Tipi : Sabit

Montaj Desteği : DIN rayı

9 mm vida adımı : 6

Yükseklik : 85 mm

Genişlik : 54 mm

Derinlik : 78,5 mm

Ürün Ağırlığı : 0,375 kg

Renk : Beyaz

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 10000 cycles

Bağlantılar – terminaller :

Tek terminal (üst veya alt) 1…35 mm² sert
Tek terminal (üst veya alt) 1…25 mm² esnek

Tel sıyırma uzunluğu : 14 mm for üst veya alt connection

Sıkma torku : 3,5 N.m üst veya alt

Toprak kaçağı koruması : Ayrı blok

Avantajları

Kompakt ve dayanıklı tasarım

Güvenli açma/kapama mekanizması

Uluslararası standartlara uygunluk

Schneider Electric güvencesi ile uzun ömürlü kullanım

Kullanım Alanları

Endüstriyel otomasyon sistemleri

Kompanzasyon panoları

Motor koruma sistemleri

Ticari bina elektrik panoları

Neden D Tipi Sigorta?

D tipi otomatik sigortalar, yüksek ani akım çeken yüklerin bulunduğu devrelerde tercih edilir. Motorlar, transformatörler ve benzeri ekipmanların devreye alınmasında oluşabilecek ani akımları tolere eder, bu sayede gereksiz kesintilerin önüne geçilir.
