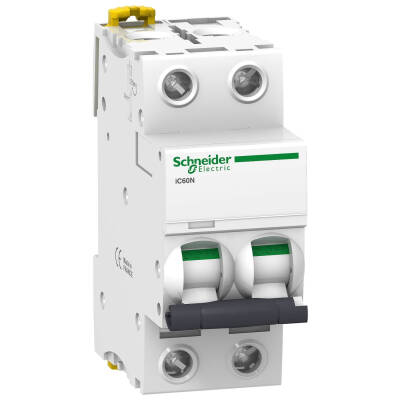

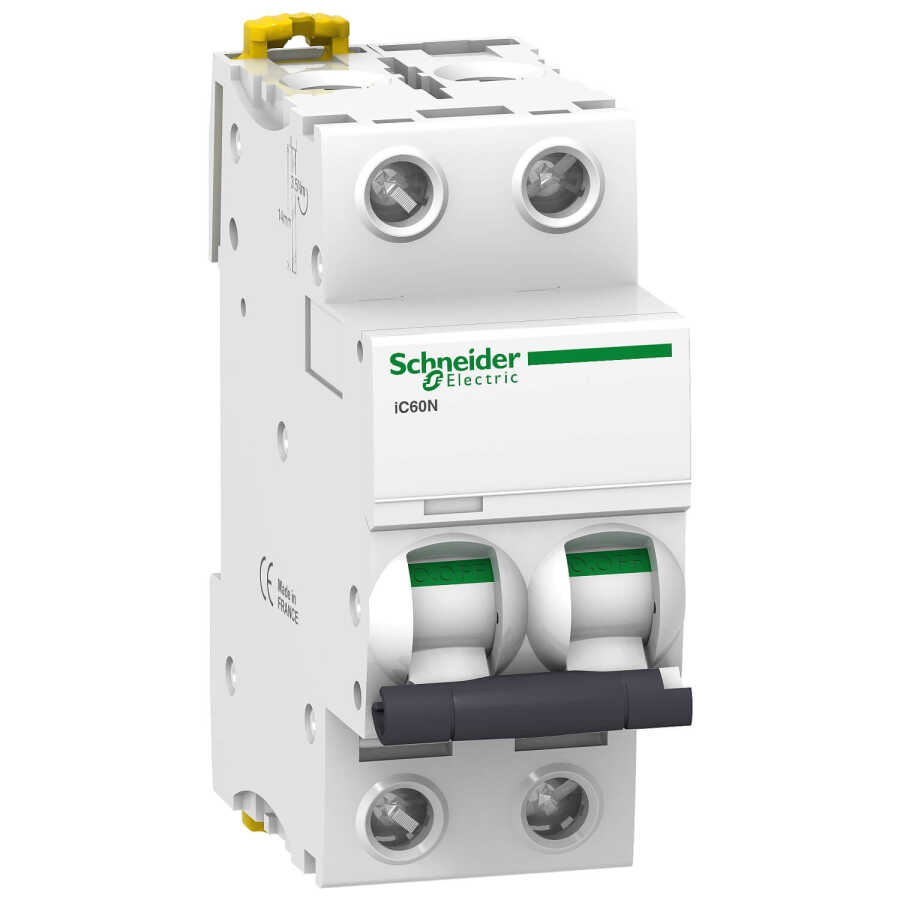

SCHNEIDER A9F75240 iC60N 2P 40A D TİPİ 6kA OTOMATİK SİGORTA

SCHNEIDER A9F75240 iC60N 2P 40A D TİPİ 6kA OTOMATİK SİGORTA

Schneider Electric A9F75240 iC60N serisi, güçlü performansı ve yüksek güvenliği ile öne çıkan bir otomatik sigorta modelidir. 2 kutuplu (2P) yapısı ile çift fazlı sistemlerde kullanılmak üzere tasarlanmıştır. 40A nominal akım kapasitesi ile orta güçlü sistemleri desteklerken, D tipi karakteristik eğrisi sayesinde yüksek ani akım çeken yüklerde sorunsuz çalışır. 6kA kısa devre kesme kapasitesi, güvenli ve hızlı müdahale sağlar.

Teknik Özellikler

Cihaz Uygulaması : Dağıtım

Seri : Acti 9

Ürün Adı : Acti9 iC60

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : IC60N

Kutup Tanımı : 2P

Korumalı kutupların sayısı : 2

[In] nominal akım : 40 A

Şebeke Tipi :

DC
AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : D

Kesme kapasitesi :

6000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
36 kA Icu -de 12...133 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
10 kA Icu -de <= 125 V DC 'e uygunEN/IEC 60947-2
10 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
20 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
6 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2

Şebeke Frekansı : 50/60 Hz

Manyetik açma limiti : 12 x In +/- %20

[Ics] nominal hizmet kesme kapasitesi :

15 kA 75 % 'e uygunEN 60947-2 - 220...240 V AC 50/60 Hz
7,5 kA 75 % 'e uygunEN 60947-2 - 380...415 V AC 50/60 Hz
4,5 kA 75 % 'e uygunEN 60947-2 - 440 V AC 50/60 Hz
15 kA 75 % 'e uygunIEC 60947-2 - 220...240 V AC 50/60 Hz
7,5 kA 75 % 'e uygunIEC 60947-2 - 380...415 V AC 50/60 Hz
4,5 kA 75 % 'e uygunIEC 60947-2 - 440 V AC 50/60 Hz
27 kA 75 % 'e uygunIEC 60947-2 - 12...133 V AC 50/60 Hz
27 kA 75 % 'e uygunEN 60947-2 - 12...133 V AC 50/60 Hz
6000 A 100 % 'e uygunTR 60898-1 - 400 V AC 50/60 Hz
6000 A 100 % 'e uygunIEC 60898-1 - 400 V AC 50/60 Hz
10 kA 100 % 'e uygunIEC 60947-2 - 72...125 V DC
10 kA 100 % 'e uygunEN 60947-2 - 72...125 V DC

[Ui] nominal yalıtım voltajı :

500 V AC 50/60 Hz 'e uygunEN 60947-2
500 V AC 50/60 Hz 'e uygunIEC 60947-2

[Uimp] nominal darbe dayanım voltajı :

6 kV 'e uygunEN 60947-2
6 kV 'e uygunIEC 60947-2

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : Açma göstergesi

Montaj Tipi : Sabit

Montaj Desteği : DIN rayı

9 mm vida adımı : 4

Yükseklik : 85 mm

Genişlik : 36 mm

Derinlik : 78,5 mm

Ürün Ağırlığı : 0,25 kg

Renk : Beyaz

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 10000 cycles

Bağlantılar – terminaller :

Tek terminal (üst veya alt) 1…35 mm² sert
Tek terminal (üst veya alt) 1…25 mm² esnek

Tel sıyırma uzunluğu : 14 mm for üst veya alt connection

Sıkma torku : 3,5 N.m üst veya alt

Toprak kaçağı koruması : Ayrı blok

D Tipi Sigortanın Avantajları

Yüksek ani akımlara dayanıklı: Motorlar, transformatörler ve endüktif yükler için ideal

Gelişmiş koruma: Kısa devre ve aşırı akımlara karşı sisteminizi güvenle korur

Hızlı tepki süresi: Elektriksel arızalara karşı anında kesme özelliği

Dayanıklı yapı: Uzun ömürlü, bakım gerektirmeyen performans

Uygulama Alanları

Motor ve pompa devreleri

Kompanzasyon panoları

Endüstriyel otomasyon sistemleri

Atölyeler ve sanayi tesisleri

Ticari bina elektrik altyapısı

Neden Schneider A9F75240 iC60N?

Schneider Electric, dünya çapında elektrik güvenliği ve otomasyon çözümleri konusunda liderdir. A9F75240 iC60N modeli, D tipi karakteristik yapısı ile endüstriyel uygulamalarda maksimum güvenlik sağlar. Yüksek performans, güvenilirlik ve uzun ömürlü kullanım sunar.
