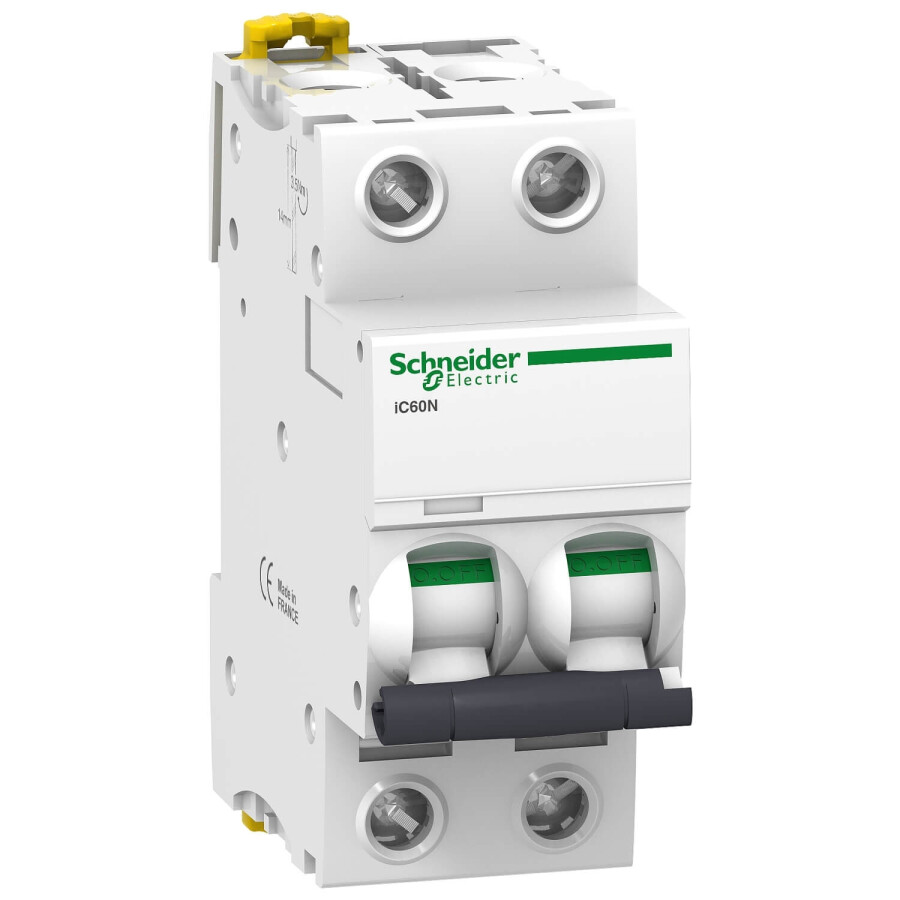

SCHNEIDER A9F73250 iC60N 2P 50A B TİPİ OTOMATİK SİGORTA

SCHNEIDER A9F73250 iC60N 2P 50A B TİPİ 6kA OTOMATİK SİGORTA

Schneider Electric A9F73250 iC60N 2P 50A B Tipi Otomatik Sigorta, düşük ani akım çeken yüklerin bulunduğu devrelerde hassas koruma sağlamak için tasarlanmış, yüksek kaliteli bir devre koruma cihazıdır. B tipi karakteristiği sayesinde hızlı tepki verir, 50 Amper'e kadar olan sistemlerde güvenliğinizi üst seviyeye taşır. 2 kutuplu yapısı, hem faz hem nötr hattı birlikte keserek tam devre izolasyonu sağlar.

Teknik Özellikler

Cihaz Uygulaması: Dağıtım

Seri : Acti 9

Ürün Adı : Acti9 iC60

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : IC60N

Kutup Tanımı : 2P

korumalı kutupların sayısı : 2

[In] nominal akım : 50 A

Şebeke Tipi :

AC
DC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : B

Kesme kapasitesi :

6000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
36 kA Icu -de 12...133 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
10 kA Icu -de <= 125 V DC 'e uygunEN/IEC 60947-2
10 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
20 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
6 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2

Şebeke Frekansı : 50/60 Hz

Manyetik açma limiti : 4 x In +/- %20

[Ics] nominal hizmet kesme kapasitesi :

15 kA 75 % 'e uygunEN 60947-2 - 220...240 V AC 50/60 Hz
7,5 kA 75 % 'e uygunEN 60947-2 - 380...415 V AC 50/60 Hz
4,5 kA 75 % 'e uygunEN 60947-2 - 440 V AC 50/60 Hz
15 kA 75 % 'e uygunIEC 60947-2 - 220...240 V AC 50/60 Hz
7,5 kA 75 % 'e uygunIEC 60947-2 - 380...415 V AC 50/60 Hz
4,5 kA 75 % 'e uygunIEC 60947-2 - 440 V AC 50/60 Hz
27 kA 75 % 'e uygunIEC 60947-2 - 12...133 V AC 50/60 Hz
27 kA 75 % 'e uygunEN 60947-2 - 12...133 V AC 50/60 Hz
6000 A 100 % 'e uygunTR 60898-1 - 400 V AC 50/60 Hz
6000 A 100 % 'e uygunIEC 60898-1 - 400 V AC 50/60 Hz
10 kA 100 % 'e uygunIEC 60947-2 - 72...125 V DC
10 kA 100 % 'e uygunEN 60947-2 - 72...125 V DC

[Ui] nominal yalıtım voltajı :

500 V AC 50/60 Hz 'e uygunEN 60947-2
500 V AC 50/60 Hz 'e uygunIEC 60947-2

[Uimp] nominal darbe dayanım voltajı :

6 kV 'e uygunEN 60947-2
6 kV 'e uygunIEC 60947-2

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : Açma göstergesi

Montaj Tipi : Sabit

Montaj Desteği : DIN rayı

9 mm vida adımı : 4

Yükseklik : 85 mm

Genişlik : 36 mm

Derinlik : 78,5 mm

Ürün Ağırlığı : 0,25 kg

Renk : Beyaz

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 10000 cycles

Bağlantılar – terminaller :

Tek terminal (üst veya alt) 1…35 mm² sert
Tek terminal (üst veya alt) 1…25 mm² esnek

Tel sıyırma uzunluğu : 14 mm for üst veya alt connection

Sıkma torku : 3,5 N.m üst veya alt

Toprak kaçağı koruması : Ayrı blok

Avantajlar

B tipi sigorta, düşük kalkış akımı çeken sistemlerde (aydınlatma, priz devreleri) hassasiyet sağlar.

2P yapı, faz ve nötrü aynı anda keserek maksimum elektriksel güvenlik sunar.

6kA kesme kapasitesi, kısa devre ve aşırı akım anlarında hızlı devre koruması sağlar.

DIN ray uyumlu, pano içi kolay montaj ve entegrasyon sağlar.

iC60N serisi, endüstriyel dayanıklılık, uzun ömür ve Schneider güvencesiyle donatılmıştır.

Kullanım Alanları

Konut ve ticari binalar

Aydınlatma ve priz devreleri

Ofis elektrik sistemleri

Elektronik cihazların koruma devreleri

UPS ve hassas yük uygulamaları

Neden A9F73250?

Schneider A9F73250 iC60N 2P 50A B Tipi Otomatik Sigorta, hassasiyet ve güvenliği bir arada sunar. Ev, ofis veya ticari uygulamalarda güvenli elektrik altyapısı için ideal bir tercihtir. Schneider Electric kalitesiyle üretilmiş bu ürün, elektrik sistemlerinizde uzun ömürlü ve kararlı performans sağlar.
