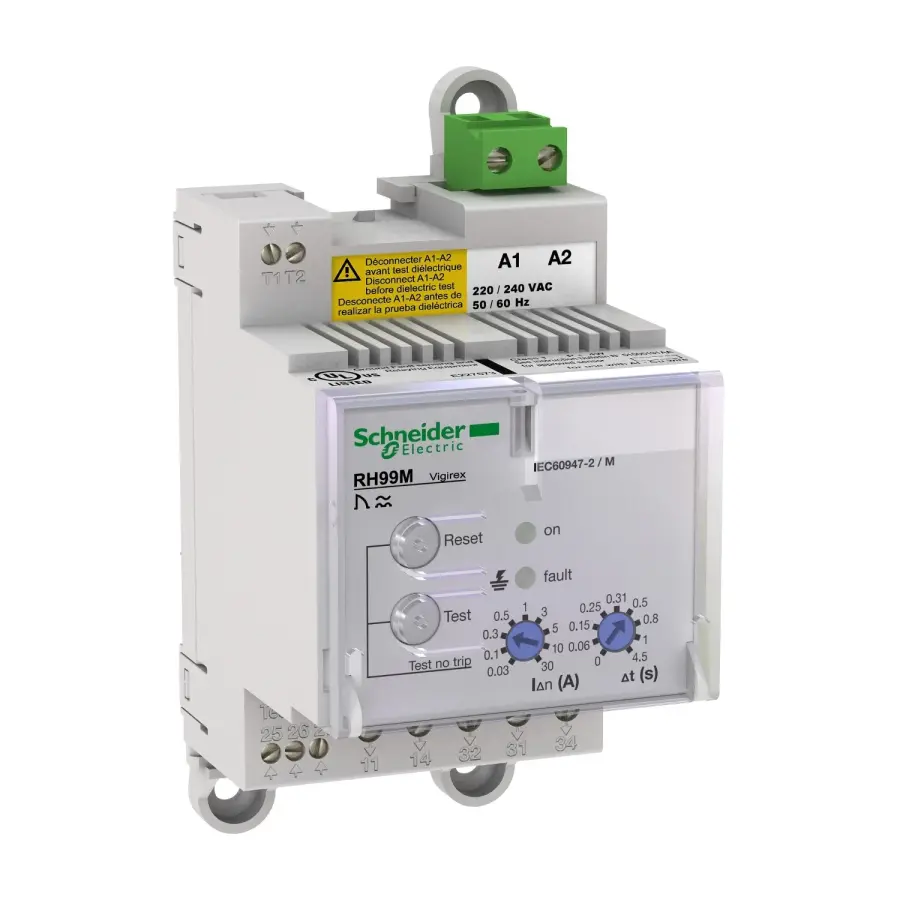

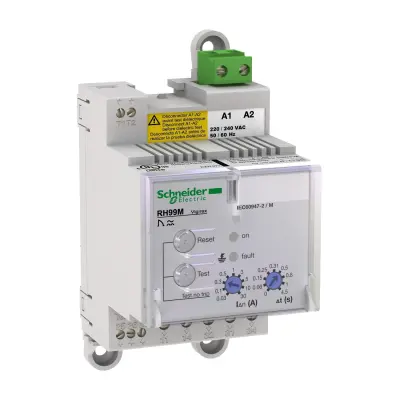

SCHNEIDER 56173 240V 0,03..30A 4.5sn MANUEL SIFIRLAMALI KAÇAK AKIM KORUMA RÖLESİ

SCHNEIDER 56173 240V 0,03..30A 4.5sn MANUEL SIFIRLAMALI KAÇAK AKIM KORUMA RÖLESİ

SCHNEIDER 56173, 240V çalışma gerilimi ve 0,03–30A arası ayarlanabilir akım aralığı ile üstün koruma sağlayan, gecikmeli ve manuel sıfırlama özellikli bir kaçak akım koruma rölesidir. 4.5 saniyelik zaman gecikmesiyle ani gerilim dalgalanmalarında yanlış tetiklemeleri engeller. Özellikle hassas sistemlerde ve endüstriyel uygulamalarda güvenliğinizi en üst seviyeye çıkarır.

Teknik Özellikler

Seri : VigiPacT

Ürün Grubu : RH99M

Ürün Ya da Bileşen Tipi : Rezidüel akım koruma rölesi

Röle uygulaması : Koruma rölesi

Montaj Desteği : DIN rayı

Toprak kaçağı koruma sınıfı : A tipi

Ayarın Tipi : Seçici

Rezidüel toprak kaçağı duyarlılık ayar tipi : Ayarlanabilir 9 ayar

Earth-leakage sensitivity : 0,03…30 A

Earth-leakage time delay :

Anlık for 0,03 A
Ayarlanabilir 9 ayar 0…4,5 s for 0,03…30 A

Current sensors compatibility :

VigiPacT TOA toprak kaçağı akım sensörü
VigiPacT A toprak kaçağı akım sensörü
VigiPacT L toprak kaçağı akım sensörü

[Ithe] klasik muhafazalı termik akım : 8 A

Minimum yük : 10 mA -de 12 V

[Us] nominal besleme gerilimi : 220...240 V AC 50/60 Hz % 55...110

Güç tüketimi : 4 VA

Monitored distribution system :

1000 V - AC -de 50/60 Hz (maksimum)
1000 V - AC -de 400 Hz (maksimum)

Topraklama Sistemi :

TN-S
TT
IT

[Uimp] nominal darbe dayanım voltajı : 8 kV

Sıfırlama : Manuel sıfırlama

Test fonksiyonu :

Uzaktan test
Yerel

İzleme :

Elektronik (sürekli)
Güç besleme (sürekli)
Röle/sensör bağlantısı (sürekli)

Ölçümün tipi : Toprak hatası akım dahili ölçümü, aralik: % 80...100

Ayarların kurcalamaya dayanıklılığı : Mühürlenebilir kapakla korunur

Bağlantılar – terminaller :

Yardımcı güç besleme: terminal bloğu kablo(lar) 0,2…2,5 mm² esnek AWG 24...AWG 12
Yardımcı güç besleme: terminal bloğu kablo(lar) 0,2…2,5 mm² sert AWG 24...AWG 12
Yardımcı güç besleme: terminal bloğu kablo(lar) 0,25…2,5 mm² esnek AWG 24...AWG 12
Hata: vidalı terminal kablo(lar) 0,2…2,5 mm² esnek AWG 24...AWG 12
Hata: vidalı terminal kablo(lar) 0,2…4 mm² sert AWG 24...AWG 12
Hata: vidalı terminal kablo(lar) 0,25…2,5 mm² esnek AWG 24...AWG 12
Röle testi ve hata sıfırlama: vidalı terminal kablo(lar) 0,14…1 mm² esnek AWG 26...AWG 16
Röle testi ve hata sıfırlama: vidalı terminal kablo(lar) 0,14…1,5 mm² sert AWG 26...AWG 16
Röle testi ve hata sıfırlama: vidalı terminal kablo(lar) 0,25…0,5 mm² esnek AWG 26...AWG 16
Sensör: vidalı terminal kablo(lar) 0,14…1 mm² esnek AWG 26...AWG 16
Sensör: vidalı terminal kablo(lar) 0,14…1,5 mm² sert AWG 26...AWG 16
Sensör: vidalı terminal kablo(lar) 0,25…0,5 mm² esnek AWG 26...AWG 16
Gerilim varlığı: vidalı terminal kablo(lar) 0,2…2,5 mm² esnek AWG 24...AWG 12
Gerilim varlığı: vidalı terminal kablo(lar) 0,2…4 mm² sert AWG 24...AWG 12
Gerilim varlığı: vidalı terminal kablo(lar) 0,25…2,5 mm² esnek AWG 24...AWG 12

Tel sıyırma uzunluğu :

Yardımcı güç besleme: 7 mm for üst connection
Hata: 8 mm for alt connection
Röle testi ve hata sıfırlama: 5 mm for alt connection
Sensör: 5 mm for üst connection
Gerilim varlığı: 8 mm for alt connection

Sıkma torku :

Yardımcı güç besleme: 0,6 N.m üst
Hata: 0,6 N.m alt
Röle testi ve hata sıfırlama: 0,25 N.m alt
Sensör: 0,25 N.m üst
Gerilim varlığı: 0,6 N.m alt

9 mm vida adımı : 6

Genişlik : 54 mm

Yükseklik : 81 mm

Derinlik : 74 mm

Ürün ağırlığı : 0,3 kg

IP koruma derecesi :

IP40 ön yüzde: conforming to EN/IEC 60529
IP30 yan parçalarda: conforming to EN/IEC 60529
IP20 bağlantı terminallerinde: conforming to EN/IEC 60529

Avantajları

Gecikmeli tetikleme ile yanlış açmalara karşı yüksek güvenlik

Manuel sıfırlama özelliği ile sistem kontrolü kullanıcıda

Ayarlanabilir akım aralığı sayesinde farklı uygulamalara esnek çözüm

Kompakt tasarım ve kolay montaj

Schneider Electric kalitesiyle uzun ömürlü ve güvenilir koruma

Kullanım Alanları

Endüstriyel panolar

Makine koruma sistemleri

Jeneratör çıkışları

Elektrik panosu kaçak akım kontrolü

Gecikmeli kaçak akım koruma gerektiren sistemler
