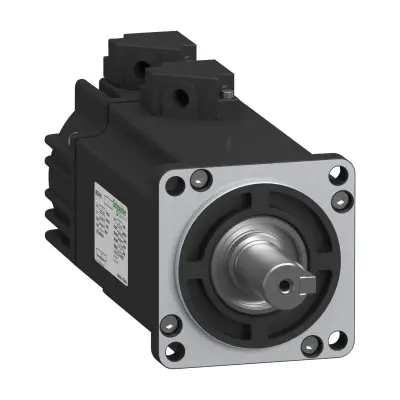

SCHNEIDER BCH16HD04332A5C2 3000 RPM 23 BİT 400W BCH16 SERVO MOTOR 14 MM ŞAFT

SCHNEIDER BCH16HD04332A5C2 3000 RPM 23 BİT 400W BCH16 SERVO MOTOR 14 MM ŞAFT

Schneider Electric BCH16HD04332A5C2, endüstriyel otomasyon ve hassas hareket kontrolü için tasarlanmış yüksek performanslı bir 400W servo motordur. 3000 RPM maksimum hız, 23 bit yüksek çözünürlüklü enkoder ve 14 mm çapındaki şaftı ile üstün doğruluk ve güç sunar. BCH16 serisi, kompakt yapısı ve dayanıklılığı ile zorlu çalışma koşullarında bile güvenilir performans sağlar.

Teknik Özellikler

Seri Uyumluluğu : Easy Lexium 16

Ürün Grubu : BCH16

Ürün Ya da Bileşen Tipi : Servo motor

Maksimum mekanik hız : 5000 rpm

[Us] Nominal Besleme Gerilimi : 220 V

Fazların Ağ Sayısı : 3 faz

Sürekli durma akımı : 2,6 A

Sürekli durma torku : 1,27 N.m için LXM16D -de 4,52 A, 220 V, monofaze

Sürekli güç : 400 W

Tepe durma torku : 3,81 N.m için LXM16D -de 4,52 A, 220 V, monofaze

Nominal çıkış gücü : 400 W için LXM16D -de 4,52 A, 220 V, monofaze

Nominal tork : 1,27 N.m için LXM16D -de 4,52 A, 220 V, monofaze

Nominal hız : 3000 rpm için LXM16D -de 4,52 A, 220 V, monofaze

Maksimum akım Irms : 7,8 A için LXM16D -de 0,4 kW, 220 V

Maksimum kalıcı akım : 8,1 A

Ürün uyumluluğu : LXM16D hareket servo motorları motor -de 0,4 kW, 220 V, monofaze

Şaft ucu : Paralel anahtar

İkinci şaft : Ikinci şaft ucu olmadan

Şaft çapı : 14 mm

Şaft uzunluğu : 20 mm

Anahtar genişliği : 5 mm

Geri besleme tipi : 23 bit yüksek çözünürlüklü kodlayıcı

Frenleme : Olmadan

Tutma torku : 1,5 N.m

Montaj Desteği : Asya standardı flanş

Motor flanş boyutu : 60 mm

Elektrikli bağlantı : Free lead

Tork sabiti : 0,47 N.m/A -de 20 °C

Geri emf sabiti : 32,78 V/krpm -de 20 °C

Rotor ataleti : 0,67 kg.cm²

Stator direnci : 3,3 Ohm -de 20 °C

Stator endüktansı : 11 mH -de 20 °C

Stator elektrik süresi sabiti : 3,33 ms -de 20 °C

Maksimum radyal güç Fr : 220.5 N -de 3000 rpm

Maksimum eksenel güç Fa : 61,74 N

Soğutmanın tipi : Doğal konveksiyon

Uzunluk : 128,5 mm

Ortalama bilezik çapı : 50 mm

Ortalama bilezik derinliği : 3 mm

Montaj deliklerinin sayısı : 4

Montaj delik çapı : 5,5 mm

Montaj deliklerinin dairesel çapı : 70 mm

Şaft destek flanşı mesafesi : 25 mm

Genişlik : 60 mm

Yükseklik : 73 mm

Derinlik : 128,5 mm

Ürün Ağırlığı : 1,53 kg

IP koruma derecesi :

IP65 IM B5, IM V1
IP65 IM V3

Ürün Avantajları

23 bit enkoder ile yüksek pozisyon doğruluğu

3000 RPM hız ile hızlı ve hassas hareket kontrolü

Dayanıklı ve kompakt tasarım sayesinde uzun ömürlü kullanım

14 mm şaft çapı ile çeşitli mekanik bağlantılara uyum sağlar

Schneider Electric kalitesi ve garantisi

Kullanım Alanları

CNC makineleri

Robotik otomasyon sistemleri

Paketleme ve montaj hatları

Endüstriyel otomasyon projeleri

Hassas hareket gerektiren diğer uygulamalar
