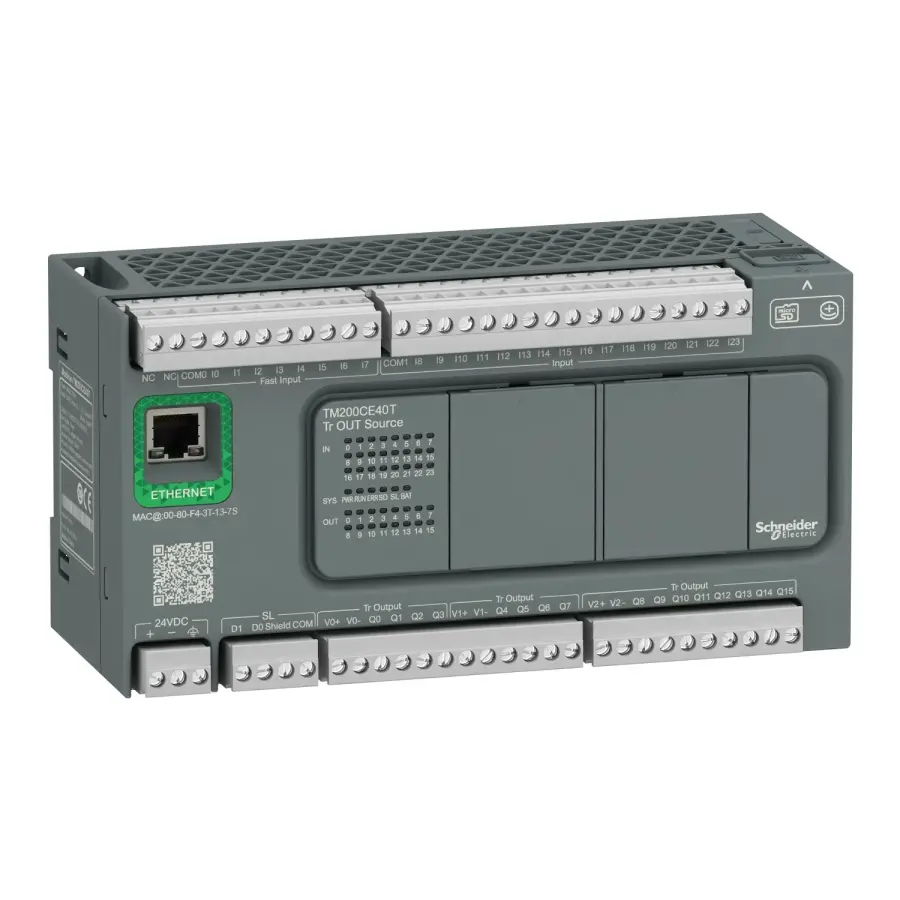

SCHENIDER TM200CE40T KONTROLÖR M200 40 GİRİŞ/ÇIKIŞ TRANSİSTÖR KAYNAKLI + ETHERNET

SCHENIDER TM200CE40T KONTROLÖR M200 40 GİRİŞ/ÇIKIŞ TRANSİSTÖR KAYNAKLI + ETHERNET

Schneider Electric TM200CE40T, Modicon M200 serisine ait, kompakt yapılı ve yüksek performanslı bir PLC (Programlanabilir Lojik Kontrolör) modelidir. 40 dijital giriş/çıkış kapasitesi, transistör çıkış yapısı ve entegre Ethernet portu sayesinde, hem esnek hem de hızlı otomasyon çözümleri sunar. Küçük ve orta ölçekli makineler için optimize edilen bu model, gelişmiş kontrol özellikleriyle fark yaratır.

Teknik Özellikler

Ürün serisi : Easy Modicon M200

Ürün Ya da Bileşen Tipi : Lojik kontrolör

[Us] nominal besleme gerilimi : 24 V DC

Dijital G/Ç sayısı : 40

Dijital giriş sayısı :

I2...I5: 4 hızlı giriş
I0, I1, I6, I7: 4 high speed input
I8...I23: 16 düzenli giriş

Dijital çıkış sayısı :

Q0...Q1: 2 fast output (PLS/PWM/PTO mode)
Q2...Q15: 14 transistör çıkışı

Dijital giriş gerilimi : 24 V

Dijital giriş gerilim tipi : DC

Dijital giriş akımı : 7 mA için giriş

Dijital giriş lojiği : Blok veya kaynak (pozitif/negatif) type 1 'e uygunIEC 61131-2

Dijital çıkış gerilimi : 24 V DC

Dijital çıkış akımı : 0.5 A

Dijital çıkış tipi : Transistör

Dijital çıkış lojiği : Pozitif lojik (kaynak)

W cinsinden güç tüketimi : 18 W -de 24 V DC (with max I/O)

G/Ç genişleme modülünün sayısı :

4ile 64 ayrık çıkış(lar) için röle çıkışı
4ile 144 ayrık çıkış(lar) için transistör çıkışı

Besleme gerilimi limitleri : 20,4…28,8 V

Kalkış akımı : 35 A

Gerilim durumu 1 garantili : >= 15 V için giriş

Gerilim durumu 0 garantili : <= 5 V için giriş

Giriş empedansı : 3.3 kOhm için Dijital giriş

Yanıt süresi :

1 ms açma, Q0...Q15 terminaller için çıkış
1 ms kapama, Q0...Q15 terminaller için çıkış
5 µs kapama, I0, I1, I6, I7 terminaller için high speed input
5 µs açma, I0, I1, I6, I7 terminaller için high speed input
100 µs kapama, I2...I5 terminaller için hızlı giriş
35 µs açma, I2...I5 terminaller için hızlı giriş
100 µs kapama, I8...I13 terminaller için düzenli giriş
35 µs açma, I8...I13 terminaller için düzenli giriş
125 µs kapama, I14...I23 terminaller için düzenli giriş
55 µs açma, I14...I23 terminaller için düzenli giriş

Yapılandırılabilir filtreleme süresi :

0 ms için giriş
3 ms için giriş
12 ms için giriş

Maksimum gecikme ilk yukarı :

2 A
4 A

Çıkış Frekansı (senk’den ana girişe) :

100 kHz için hızlı çıkış (PWM/PLS modu) -de Q0...Q1 terminal

Maksimum kaçak akımı : 0,1 mA için transistör çıkışı

Maksimum gerilim düşüşü : <1 V

Maksimum tungsten yükü : <12 W için çıkış ve hızlı çıkış

Koruma tipi : Aşırı yük ve kısa devre koruması -de 2 A

Sıfırlama süresi : 1 s otomatik sıfırlama

Bellek kapasitesi : 512 byte dahili flash bellek için programları yedekleme

Veri depolama ekipmanı : 32 GB micro SD card (opsiyonel)

Pil tipi : BR2032 Li-CFx (Lithium-Carbon Monofluoride), pil ömrü: 5 yr

Yedekleme süresi : 3 years -de 25 °C (güç kaynağı kesintisi ile)

1 talimatın uygulanma süresi : 0,3 ms için olay ve periyodik görev

Komut başına yürütme süresi : 0.2 µs Boolean

Komut başına yürütme süresi : 60 µs yanıt süresi

Saat sapması : <= 90 s/month -de 25 °C

Düzenleme döngüsü : Ayarlanabilir PID regülatör 14’e kadar eşzamanlı döngü

Konumlama fonksiyonları : PWM/PLS 2 kanal(lar) -de 100 kHz

Kontrol sinyali tipi :

Quadrature (x1, x2, x4) -de 100 kHz için hızlı giriş (HSC modu)
Darbe/yön -de 100 kHz için hızlı giriş (HSC modu)
Monofaze -de 100 kHz için hızlı giriş (HSC modu)
CW/CCW -de 100 kHz için hızlı giriş (HSC modu)

Sayım giriş sayısı : 4 hızlı giriş (HSC modu) -de 100 kHz 32 bit

Entegre bağlantı tipi :

USB portuile mini B USB 2.0 konnektör
Yalıtımsız seri bağlantı seri 1ile terminal bloğu konnektör ve RS485
Yalıtımsız seri bağlantı seri 2ile terminal bloğu konnektör ve RS232/RS485
Ethernet Modbus TCP/IP Ethernetile RJ45 konnektör ve 1 Ethernet portu 10/100BASE-T
Isolated serial link seri 2ile terminal bloğu konnektör ve RS485

İletim hızı :

1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 15 m için RS485
1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 3 m için RS232
12 Mbit/s için USB
10, 100 Mbit/sn veriyolu uzunlugu için 100 m için Ethernet Modbus TCP/IP

Haberleşme port protokolü :

USB portu: USB protokol - SoMachine-Ağ
Yalıtımsız seri bağlantı: Modbus protokol master/slave - RTU/ASCII veya SoMachine-Network
Ethernet Modbus TCP/IP: Modbus TCP/IP protokol İstemci/sunucu

Yerel sinyalleme :

PWR: 1 LED (yeşil)
RUN: 1 LED (yeşil)
Modül hatası (ERR): 1 LED (kırmızı)
SD kart erişimi (SD): 1 LED (yeşil)
BAT: 1 LED (kırmızı)
SL1: 1 LED (yeşil)
G/Ç durumu: kanal başına 1 LED (yeşil)
Haberleşme (LK/ACT 10/100): 2 LED (yeşil)

Elektrikli bağlantı :

Mini B USB 2.0 konnektörprogramlama terminali için
RJ45 konnektörEthernet ağı bağlantısı için
çıkarılabilir vidalı terminal bloğugirişler için
çıkarılabilir vidalı terminal bloğuçıkışlar için
çıkarılabilir vidalı terminal bloğu, 3 terminal(ler) 24 V DC güç beslemesine bağlantı için
çıkarılabilir vidalı terminal bloğu, 4 terminal(ler) for connecting the serial link1

Aygıtlar arasında maksimum kablo mesafesi :

Ekransız kablo: <50 m için giriş
Ekranlı kablo: <10 m için hızlı giriş
Ekranlı kablo: <10 m için high speed input
Ekransız kablo: <150 m için çıkış

Yalıtım :

Girişler arasında yalıtımsız
Giriş ve dahili lojik arasında -de 500 V AC
Hızlı giriş ve dahili lojik arasında -de 500 V AC
Giriş grupları arasında -de 500 V AC
Çıkış ve dahili lojik arasında -de 500 V AC
Çıkış grupları arasında -de 500 V AC
Besleme ve dahili lojik arasında -de 500 V DC

Montaj desteği :

Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715
Silindir şapka tipi TH35-7.5 sabitleme kitli plaka veya panel 'e uygunIEC 60715

Yükseklik : 90 mm

Derinlik : 70 mm

Genişlik : 175 mm

Ürün Ağırlığı : 0,523 kg

Öne Çıkan Özellikler

Kompakt yapısı ile dar panolara kolay montaj

Gerçek zamanlı veri işleme ve hızlı I/O tepki süresi

Ethernet bağlantısı ile kolay uzaktan erişim ve ağ entegrasyonu

Yüksek performanslı transistör çıkışlar ile hızlı tetikleme

Uygun maliyetli ama güçlü otomasyon çözümü

IEC 61131-3 standartlarına uygun programlama ortamı

Kullanım Alanları

Endüstriyel otomasyon sistemleri

Makine üretimi (OEM)

Paketleme ve etiketleme makineleri

Konveyör ve taşıma sistemleri

Proses kontrol panoları

Giriş/çıkış yoğunluğu yüksek küçük sistemler

Neden SCHNEIDER TM200CE40T?

Modicon M200 serisinin TM200CE40T modeli, transistör çıkış yapısıyla yüksek hızlı kontrol ihtiyaçlarına cevap verirken, entegre Ethernet portu ile geleceğe hazır iletişim altyapısı sunar. Schneider’in EcoStruxure ekosistemine tam entegre bu PLC, sade ama güçlü bir kontrol çözümüdür.
