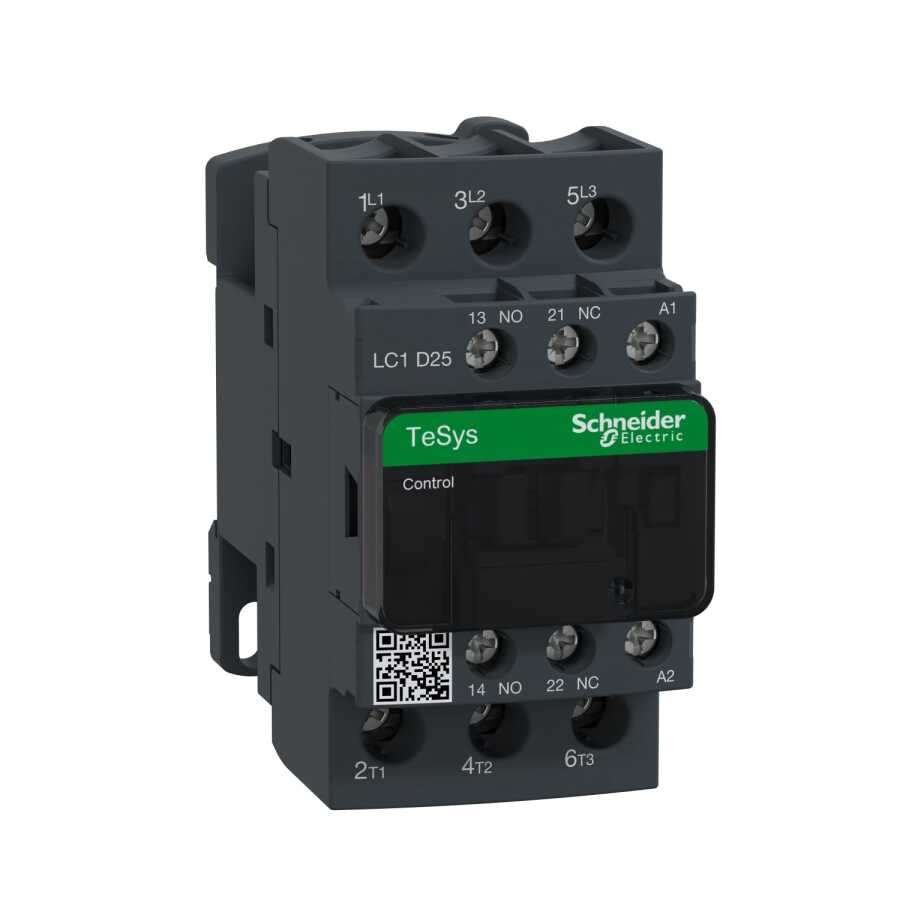

Ürün Adı: TeSys D Kontaktör - 3P (3 NA) - AC-3 - <= 440 V 25 A - 220 V AC Bobin
Ürün Açıklaması:
Schneider Electric'in TeSys Deca serisinden LC1D model kontaktör, motor kontrol uygulamaları için özel olarak tasarlanmıştır ve 3 fazlı motorlarda 11kW’a kadar güç (400V AC) sağlayarak güvenilir bir çözüm sunar. 220V AC 50/60 Hz bobini ile çalışır ve entegre 1NO+1NC yardımcı kontaklara sahiptir. Kompakt (45 mm genişlik) yapısıyla DIN rayına veya vidalı montaj desteği ile esnek kurulum sağlar. IEC, UL, CSA gibi çeşitli uluslararası sertifikalara sahiptir ve Green Premium uyumluluğu ile çevre dostudur.
Yapısal Özellikler:
- Seri: TeSys Deca
- Ürün Grubu: LC1D
- Kutup Tanımı: 3P (3NO)
- Koruma Kapaklı: Evet
- Bağlantı Tipi: Vidalı kelepçe terminalleri
Elektriksel Özellikler:
- Nominal Çalışma Voltajı (Ue): Güç devresi 690V AC’ye kadar, 300V DC’ye kadar
- Nominal Çalışma Akımı (Ie): 25A AC-3 (440V AC), 40A AC-1 (440V AC)
- Motor Gücü:
- 11kW (400V AC, AC-3)
- 15kW (690V AC, AC-3)
- Kontrol Devresi Gerilimi (Uc): 220V AC 50/60 Hz
- Kesme Kapasitesi: 450A (440V AC)
- Nominal Darbe Dayanım Voltajı (Uimp): 6kV
- Aşırı Gerilim Kategorisi: III
Boyutsal Özellikler:
- Yükseklik: 85 mm
- Genişlik: 45 mm
- Derinlik: 92 mm
- Ağırlık: 0,37 kg
Ortam ve Dayanıklılık Özellikleri:
- Mekanik Dayanıklılık: 15 milyon döngü
- Elektrik Dayanıklılığı: 1,65 milyon döngü (25A AC-3, 440V)
- Çalışma Sıcaklığı: -40°C ila 60°C (70°C’ye kadar değer kaybı ile)
- Çalışma Yüksekliği: 0-3000 metre
- Koruma Derecesi: IP20 (ön yüz)
- Yangına Dayanıklılık: IEC 60695-2-1 standardına göre 850°C
Bağlantı ve Montaj:
- Montaj Tipi: DIN rayına veya plaka üzerine montaj
- Sıkma Torku: Güç devresi 2,5 Nm, kontrol devresi 1,7 Nm
- Kablo Bağlantıları: Esnek veya katı kablo için 1-10 mm² seçenekleri
Schneider Electric TeSys Deca LC1D kontaktör ile tesisatınıza güvenilir motor koruma ve kontrol özellikleri ekleyin.
