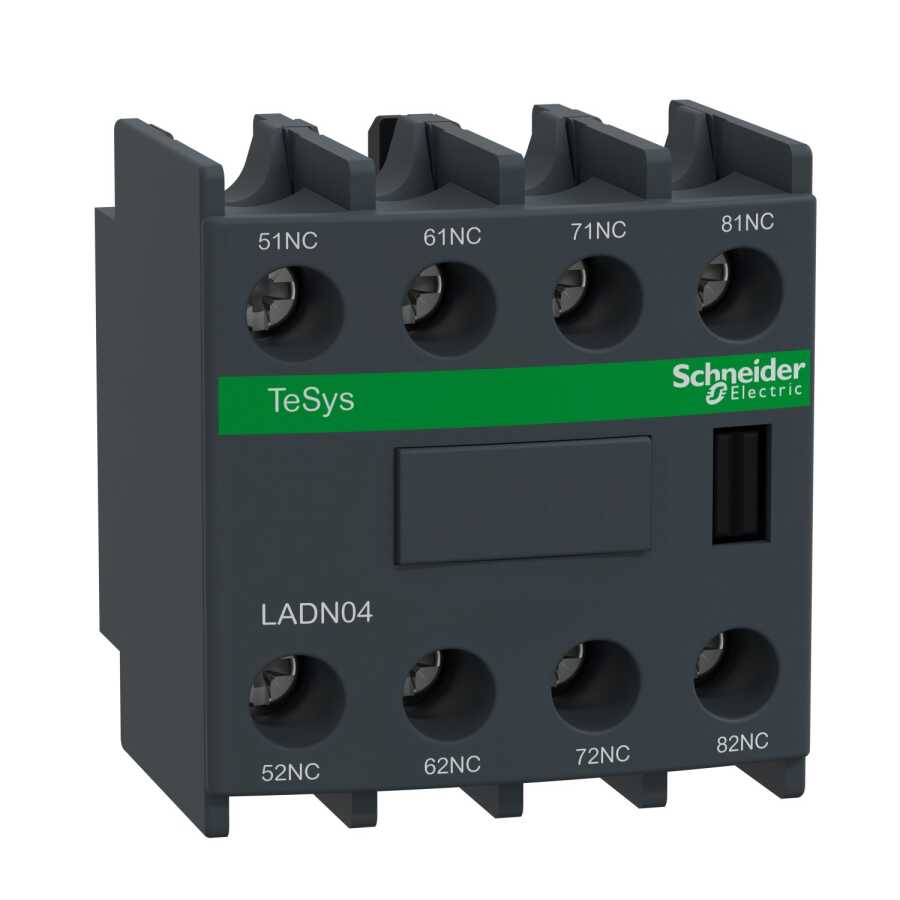

Ürün Adı: TeSys D - yardımcı kontak bloğu - 4 NK - vida kelepçesi terminalleri
Ürün Serisi: TeSys Deca
Üretici Referansı: LADN04
EAN: 3389110383904
Ürün Açıklaması
TeSys D serisine ait yardımcı kontak bloğu, LC1D, LC1F kontaktörler ve CAD kontrol röleleriyle uyumlu olarak çalışır. 4 NC (Normalde Kapalı) kontak sunan bu blok, 10A/690V AC'ye kadar çalışabilen yüksek güvenilirlik ve dayanıklılık sağlar. Vidalı kelepçe terminalleri ile kolay bağlantı imkanı sunar ve klipsli ön montaj sistemi ile hızlı kurulum sağlar. Ayrıca, bu ürün Green Premium uyumlu olup RoHS ve REACh sertifikalarına da sahiptir.
Yapısal Özellikler
- Kontak Düzeni: 4 NC (Normalde Kapalı)
- Montaj Konumu: Ön
- Kontak Tipi: Anlık
- Renk: Koyu gri
- Bağlantı Tipi: Vida kelepçesi terminalleri
- 1 x 1-4 mm² esnek kablo
- 2 x 1-4 mm² sert kablo uçsuz
- Sıkma Torku: 1,7 N.m (tornavida ile düz Ø 6 mm, Philips No 2, pozidriv No 2)
- Boyutlar:
- Yükseklik: 48 mm
- Genişlik: 44 mm
- Derinlik: 42 mm
- Ağırlık: 0,05 kg
Elektriksel Özellikler
- Nominal Çalışma Voltajı (Ue): 690 V AC (25...400 Hz)
- Nominal Çalışma Akımı (Ie):
- 6 A @ 120 V AC-15
- 1,04 A @ 690 V AC-15
- 0,55 A @ 125 V DC-13
- 0,1 A @ 600 V DC-13
- Nominal Yalıtım Voltajı (Ui): 690 V (IEC 60947-5-1)
- Klasik Termik Akım (Ith): 10 A (60 °C'de)
- İzolasyon Direnci: >10 MOhm
Çevresel Özellikler
- IP Koruma Derecesi: IP20 (IEC 60529)
- Çalışma Ortam Sıcaklığı: -5…60 °C
- Depolama Ortam Sıcaklığı: -60…80 °C
- Çalışma Yüksekliği: 3000 m
Standartlar ve Sertifikalar
- Sertifikalar: UL, CSA, CCC, EAC, UKCA
- Uygulama Standartları:
- EN/IEC 60947-5-1
- UL 60947-5-1
- IEC 60335-1, Clause 30.2
- IEC 60335-2-40, Annex JJ
TeSys D Yardımcı Kontak Bloğu, yüksek güvenilirlik ve dayanıklılık gerektiren uygulamalar için idealdir. LC1D, LC1F kontaktörleriyle uyumlu çalışarak elektriksel sistemlerinizin güvenli ve verimli çalışmasını sağlar. Hemen sipariş verin, projenizde güvenliği ve performansı artırın!
