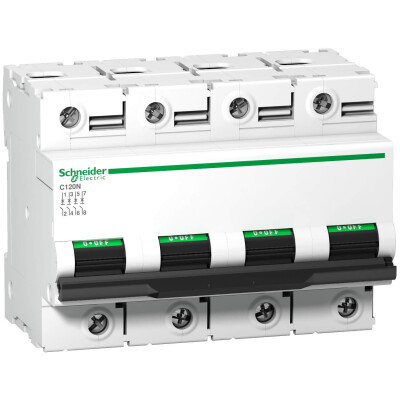

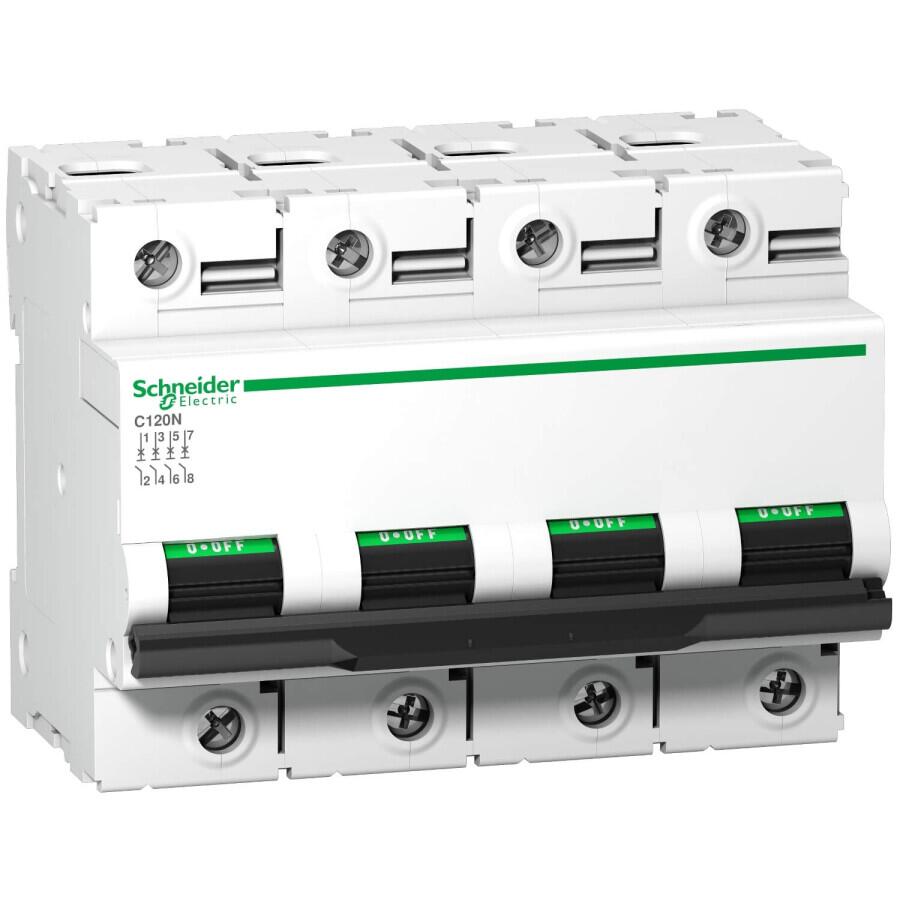

SCHNEIDER A9N18372 4P 80A C TİPİ OTOMATİK SİGORTA

SCHNEIDER A9N18372 4P 80A C TİPİ OTOMATİK SİGORTA

SCHNEIDER A9N18372, dört kutuplu (4P) yapısı ve 80 Amper nominal akım değeriyle güçlü enerji altyapılarında ideal koruma sağlar. C tipi karakteristiği, motorlar, pompalar ve endüktif yükler gibi ani akım çeken sistemler için uygundur. Schneider Electric’in güvenilir Acti9 serisine ait bu model, ticari ve endüstriyel tesislerde yüksek performans ve dayanıklılık sunar.

Teknik Özellikler

Seri : Acti 9

Ürün Adı : Acti9 C120

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : C120N

Cihaz Uygulaması : Dağıtım

Kutup Tanımı : 4P

Korumalı kutupların sayısı : 4

[In] nominal akım : 80 A -de 30 °C

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

10000 A Icn -de 230...400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
6 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
20 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
10 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
10 kA Icu -de <= 500 V DC 'e uygunEN/IEC 60947-2

Şebeke Frekansı : 50/60 Hz

[Ue] nominal çalışma voltajı :

380...415 V AC 50/60 Hz
<= 500 V DC
220...240 V AC 50/60 Hz
440 V AC 50/60 Hz
230...400 V AC 50/60 Hz

Manyetik açma limiti : 5...10 x In

[Ics] nominal hizmet kesme kapasitesi :

7500 A 75 % 'e uygunEN/IEC 60898-1 - 230...400 V AC 50/60 Hz
4,5 kA 75 % 'e uygunEN/IEC 60947-2 - 440 V AC 50/60 Hz
7,5 kA 75 % 'e uygunEN/IEC 60947-2 - 380...415 V AC 50/60 Hz
15 kA 75 % 'e uygunEN/IEC 60947-2 - 220...240 V AC 50/60 Hz
10 kA 100 % 'e uygunEN/IEC 60947-2 - <= 500 V DC

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunEN/IEC 60947-2

[Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunEN/IEC 60947-2

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : AÇIK/KAPALI göstergesi

Montaj Tipi : Takılabilir

Montaj Desteği : 35 mm simetrik DIN rayı

9 mm vida adımı : 12

Yükseklik : 81 mm

Derinlik : 73 mm

Genişlik : 108 mm

Ürün Ağırlığı : 0,82 kg

Renk : Beyaz

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 5000 cycles 'e uygunIEC 60947-2

Bağlantılar – terminaller :

Tünel tipi terminaller1…50 mm² sert
Tünel tipi terminaller1,5…35 mm² esnek

Tel sıyırma uzunluğu : 15 mm

Sıkma torku : 3,5 N.m

Toprak kaçağı koruması : Ayrı blok

Ürün Avantajları

4 kutuplu yapısıyla fazlar ve nötr hattı aynı anda korunur

C tipi eğri, endüktif yüklerde yüksek performans sunar

Yüksek akım taşıma kapasitesi (80A) ile güçlü devrelerde güvenli çözüm

Kompakt ve dayanıklı tasarım

Schneider Electric güvencesiyle uzun ömürlü kullanım

Endüstriyel ve ticari panolara tam uyum

Kullanım Alanları

Sanayi tesisleri

Ticari bina ve iş merkezleri

Jeneratör ve UPS sistem çıkışları

Büyük motor, fan ve pompa sistemleri

Endüstriyel makine panoları
