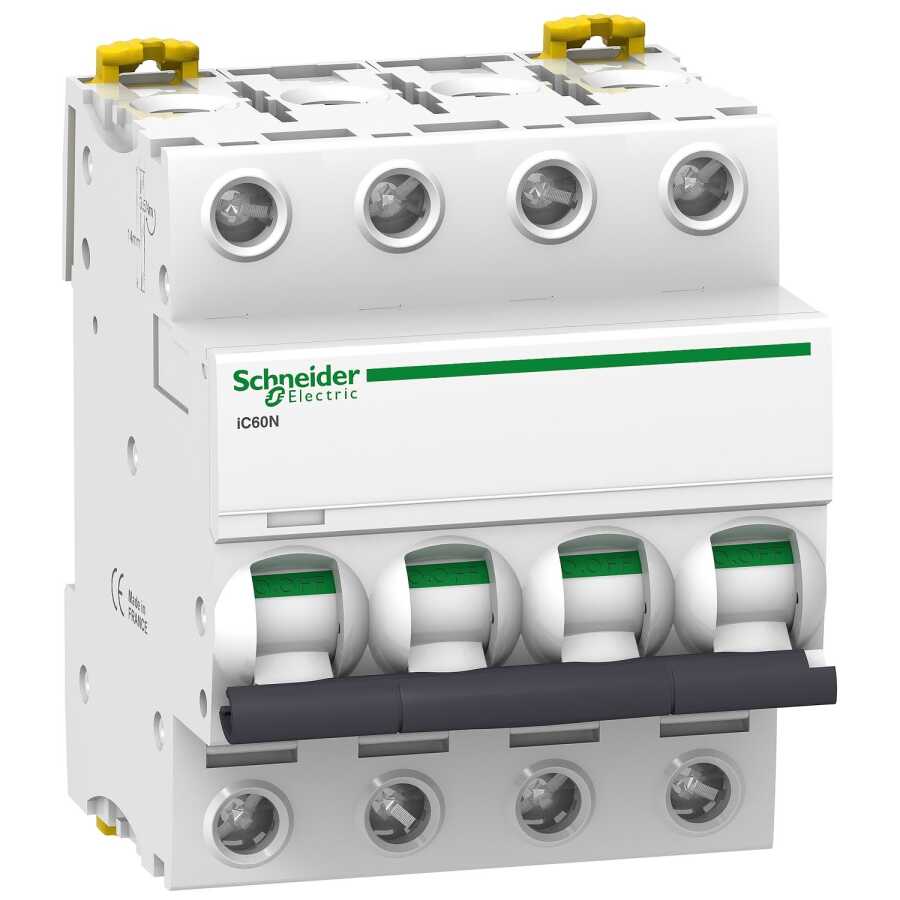

SCHNEIDER A9F74450 4P 50A C EĞRİSİ 10kA OTOMATİK SİGORTA

SCHNEIDER A9F74450 4P 50A C EĞRİSİ 10kA OTOMATİK SİGORTA

Schneider Electric A9F74450 model otomatik sigorta, güçlü koruma ve üst düzey güvenlik arayan kullanıcılar için tasarlanmıştır. 4 kutuplu yapısı ile üç faz + nötr sistemlerde güvenilir enerji kesintisi sağlar. 50 Amper nominal akım, C eğrisi tepki süresi ve 10kA kısa devre kesme kapasitesi ile hem konut hem de endüstriyel uygulamalar için idealdir.

Teknik Özellikler

Cihaz Uygulaması : Dağıtım

Seri : Acti 9

Ürün Adı : Acti9 iC60

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : IC60N

Kutup Tanımı : 4P

Korumalı kutupların sayısı : 4

[In] nominal akım : 50 A

Şebeke Tipi :

DC
AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

6000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
36 kA Icu -de 12...133 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
10 kA Icu -de <= 250 V DC 'e uygunEN/IEC 60947-2
10 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
20 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
6 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2

Şebeke Frekansı : 50/60 Hz

Manyetik açma limiti : 8 x In +/- % 20

[Ics] nominal hizmet kesme kapasitesi :

15 kA 75 % 'e uygunEN 60947-2 - 220...240 V AC 50/60 Hz
7,5 kA 75 % 'e uygunEN 60947-2 - 380...415 V AC 50/60 Hz
4,5 kA 75 % 'e uygunEN 60947-2 - 440 V AC 50/60 Hz
15 kA 75 % 'e uygunIEC 60947-2 - 220...240 V AC 50/60 Hz
7,5 kA 75 % 'e uygunIEC 60947-2 - 380...415 V AC 50/60 Hz
4,5 kA 75 % 'e uygunIEC 60947-2 - 440 V AC 50/60 Hz
27 kA 75 % 'e uygunIEC 60947-2 - 12...133 V AC 50/60 Hz
27 kA 75 % 'e uygunEN 60947-2 - 12...133 V AC 50/60 Hz
6000 A 100 % 'e uygunTR 60898-1 - 400 V AC 50/60 Hz
6000 A 100 % 'e uygunIEC 60898-1 - 400 V AC 50/60 Hz
10 kA 100 % 'e uygunIEC 60947-2 - 180...250 V DC
10 kA 100 % 'e uygunEN 60947-2 - 180...250 V DC

[Ui] nominal yalıtım voltajı :

500 V AC 50/60 Hz 'e uygunEN 60947-2
500 V AC 50/60 Hz 'e uygunIEC 60947-2

[Uimp] nominal darbe dayanım voltaj :

6 kV 'e uygunEN 60947-2
6 kV 'e uygunIEC 60947-2

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : Açma göstergesi

Montaj Tipi : Sabit

Montaj Desteği : DIN rayı

9 mm vida adımı : 8

Yükseklik : 85 mm

Genişlik : 72 mm

Derinlik : 78,5 mm

Ürün Ağırlığı : 0,5 kg

Renk : Beyaz

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 10000 cycles

Bağlantılar – terminaller :

Tek terminal (üst veya alt) 1…35 mm² sert
Tek terminal (üst veya alt) 1…25 mm² esnek

Tel sıyırma uzunluğu : 14 mm for üst veya alt connection

Sıkma torku : 3,5 N.m üst veya alt

Toprak kaçağı koruması : Ayrı blok

Öne Çıkan Avantajlar

10kA kesme kapasitesi ile güçlü kısa devre dayanımı

C eğrisi sayesinde ani akım dalgalanmalarına karşı etkin tepki

Hızlı montaj, kompakt tasarım ve uzun ömürlü yapı

Schneider Electric kalitesiyle maksimum güvenlik

Kullanım Alanları

Konut ve apartman elektrik panoları

Ticari ve endüstriyel tesisler

Otomasyon sistemleri

Jeneratör çıkışları ve pano sistemleri

Schneider A9F74450 4P 50A C eğrisi otomatik sigorta, elektrik sisteminizin güvenliğini ve sürekliliğini sağlamak için ideal bir tercihtir. Yüksek performans, kaliteli malzeme ve dayanıklılığı bir arada sunan bu ürün ile tesisatlarınızı güvence altına alın.
