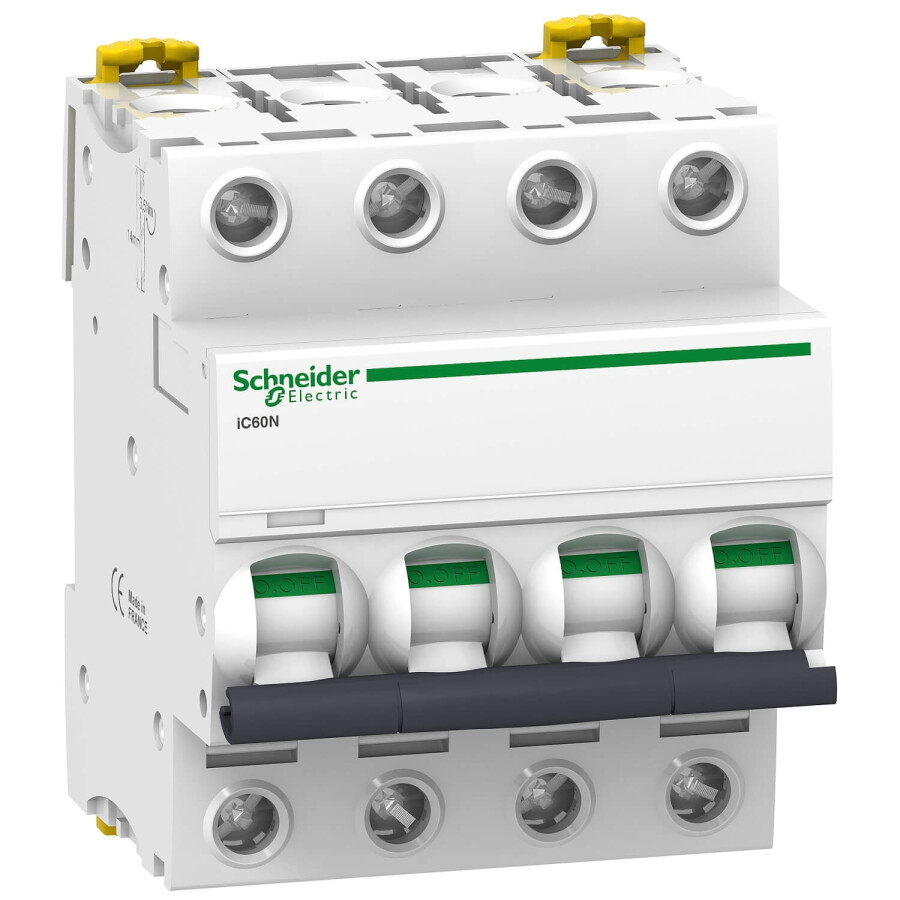

SCHNEIDER A9F74425 4P 25A C EĞRİSİ 6kA OTOMATİK SİGORTA

SCHNEIDER A9F74425 4P 25A C EĞRİSİ 6kA OTOMATİK SİGORTA

Schneider Electric A9F74425 model otomatik sigorta, dört kutuplu (4P) yapısı ve 25 Amper akım kapasitesi ile hem konut hem de endüstriyel tesisatlarda güvenli elektrik dağıtımı sağlar. C eğrisi karakteristiği sayesinde, ani akım yükselmelerine karşı ideal koruma sunar. 6kA kısa devre kesme kapasitesi, yüksek güvenlik standartlarına uygunluk sağlar.

Teknik Özellikler

Cihaz Uygulaması : Dağıtım

Seri : Acti 9

Ürün Adı : Acti9 iC60

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : IC60N

Kutup Tanımı : 4P

Korumalı kutupların sayısı : 4

[In] nominal akım : 25 A

Şebeke Tipi :

AC
DC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

6000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
36 kA Icu -de 12...133 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
10 kA Icu -de <= 250 V DC 'e uygunEN/IEC 60947-2
10 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
20 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
6 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2

Şebeke Frekansı : 50/60 Hz

Manyetik açma limiti : 8 x In +/- % 20

[Ics] nominal hizmet kesme kapasitesi :

15 kA 75 % 'e uygunEN 60947-2 - 220...240 V AC 50/60 Hz
7,5 kA 75 % 'e uygunEN 60947-2 - 380...415 V AC 50/60 Hz
4,5 kA 75 % 'e uygunEN 60947-2 - 440 V AC 50/60 Hz
15 kA 75 % 'e uygunIEC 60947-2 - 220...240 V AC 50/60 Hz
7,5 kA 75 % 'e uygunIEC 60947-2 - 380...415 V AC 50/60 Hz
4,5 kA 75 % 'e uygunIEC 60947-2 - 440 V AC 50/60 Hz
27 kA 75 % 'e uygunIEC 60947-2 - 12...133 V AC 50/60 Hz
27 kA 75 % 'e uygunEN 60947-2 - 12...133 V AC 50/60 Hz
6000 A 100 % 'e uygunTR 60898-1 - 400 V AC 50/60 Hz
6000 A 100 % 'e uygunIEC 60898-1 - 400 V AC 50/60 Hz
10 kA 100 % 'e uygunIEC 60947-2 - 180...250 V DC
10 kA 100 % 'e uygunEN 60947-2 - 180...250 V DC

[Ui] nominal yalıtım voltajı :

500 V AC 50/60 Hz 'e uygunEN 60947-2
500 V AC 50/60 Hz 'e uygunIEC 60947-2

[Uimp] nominal darbe dayanım voltajı :

6 kV 'e uygunEN 60947-2
6 kV 'e uygunIEC 60947-2

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : Açma göstergesi

Montaj Tipi : Sabit

Montaj Desteği : DIN rayı

9 mm vida adımı : 8

Yükseklik : 85 mm

Genişlik : 72 mm

Derinlik : 78,5 mm

Ürün Ağırlığı : 0,5 kg

Renk : Beyaz

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 10000 cycles

Bağlantılar – terminaller :

Tek terminal (üst veya alt) 1…25 mm² esnek
Tek terminal (üst veya alt) 1…16 mm² sert

Tel sıyırma uzunluğu : 14 mm for üst veya alt connection

Sıkma torku : 2 N.m üst veya alt

Toprak kaçağı koruması : Ayrı blok

Neden Schneider A9F74425?

Yüksek güvenlik: 6kA kısa devre kapasitesiyle tesisatınızı korur.

Uzun ömürlü kullanım: Schneider Electric kalitesiyle üretilmiştir.

Kolay kurulum: DIN rayına hızlı montaj imkanı sunar.

C eğrisi sayesinde motor yükleri ve ani akım çeken cihazlar için uygundur.

Bu otomatik sigorta, elektrik sistemlerinizin aşırı yük ve kısa devre durumlarına karşı güvenliğini sağlamak için ideal bir tercihtir. Schneider Electric A9F74425 ile tesisatınızı güvence altına alın.
