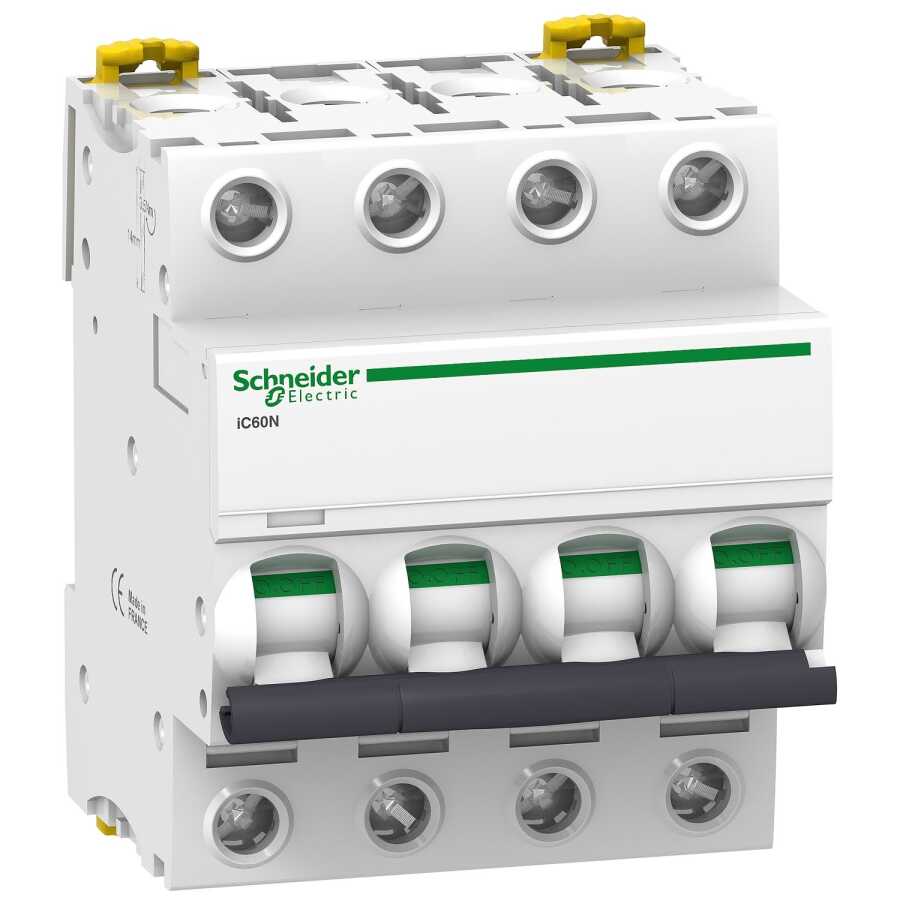

SCHNEIDER A9F74416 4P 16A C EĞRİSİ 6kA OTOMATİK SİGORTA

SCHNEIDER A9F74416 4P 16A C EĞRİSİ 6kA OTOMATİK SİGORTA

Schneider Electric A9F74416 model 4 kutuplu 16A otomatik sigorta, elektrik tesisatlarınızda aşırı yük ve kısa devre riskine karşı yüksek performanslı koruma sağlar. C eğrisi karakteristiği sayesinde, motorlu yükler ve ani akım çeken sistemlerde güvenli çalışmayı garanti eder. 6kA kesme kapasitesi, yoğun elektrik akımı ihtiyacı olan ticari ve sanayi uygulamaları için uygundur.

Teknik Özellikler

Cihaz Uygulaması : Dağıtım

Seri : Acti 9

Ürün Adı : Acti9 iC60

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : IC60N

Kutup Tanımı : 4P

Korumalı kutupların sayısı : 4

[In] nominal akım : 16 A

Şebeke Tipi :

DC
AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

6000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
36 kA Icu -de 12...133 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
10 kA Icu -de <= 250 V DC 'e uygunEN/IEC 60947-2
10 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
20 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
6 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2

Şebeke Frekansı : 50/60 Hz

Manyetik açma limiti : 8 x In +/- % 20

[Ics] nominal hizmet kesme kapasitesi :

15 kA 75 % 'e uygunEN 60947-2 - 220...240 V AC 50/60 Hz
7,5 kA 75 % 'e uygunEN 60947-2 - 380...415 V AC 50/60 Hz
4,5 kA 75 % 'e uygunEN 60947-2 - 440 V AC 50/60 Hz
15 kA 75 % 'e uygunIEC 60947-2 - 220...240 V AC 50/60 Hz
7,5 kA 75 % 'e uygunIEC 60947-2 - 380...415 V AC 50/60 Hz
4,5 kA 75 % 'e uygunIEC 60947-2 - 440 V AC 50/60 Hz
27 kA 75 % 'e uygunIEC 60947-2 - 12...133 V AC 50/60 Hz
27 kA 75 % 'e uygunEN 60947-2 - 12...133 V AC 50/60 Hz
6000 A 100 % 'e uygunTR 60898-1 - 400 V AC 50/60 Hz
6000 A 100 % 'e uygunIEC 60898-1 - 400 V AC 50/60 Hz
10 kA 100 % 'e uygunIEC 60947-2 - 180...250 V DC
10 kA 100 % 'e uygunEN 60947-2 - 180...250 V DC

[Ui] nominal yalıtım voltajı :

500 V AC 50/60 Hz 'e uygunEN 60947-2
500 V AC 50/60 Hz 'e uygunIEC 60947-2

[Uimp] nominal darbe dayanım voltajı :

6 kV 'e uygunEN 60947-2
6 kV 'e uygunIEC 60947-2

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : Açma göstergesi

Montaj Tipi : Sabit

Montaj Desteği : DIN rayı

9 mm vida adımı : 8

Yükseklik : 85 mm

Genişlik : 72 mm

Derinlik : 78,5 mm

Ürün Ağırlığı : 0,5 kg

Renk : Beyaz

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 10000 cycles

Bağlantılar – terminaller :

Tek terminal (üst veya alt) 1…25 mm² sert
Tek terminal (üst veya alt) 1…16 mm² esnek

Tel sıyırma uzunluğu : 14 mm for üst veya alt connection

Sıkma torku : 2 N.m üst veya alt

Toprak kaçağı koruması : Ayrı blok

Kullanım Alanları

Endüstriyel elektrik panoları

Ticari tesisatlar

Üç fazlı motor koruması

Jeneratör sistemleri

Kompanzasyon panoları

Avantajları

Yüksek güvenlik standartlarına uygunluk (IEC/EN 60898-1)

Kolay ve hızlı montaj

Uzun ömürlü ve güvenilir yapı

Schneider Electric kalitesiyle tam uyumlu sistem entegrasyonu
