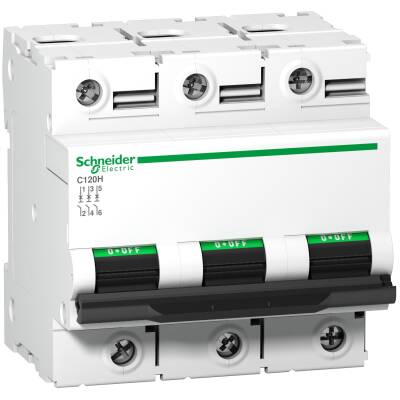

SCHNEIDER A9N18468 C120H 3P 80A C TİPİ OTOMATİK SİGORTA

SCHNEIDER A9N18468 C120H 3P 80A C TİPİ OTOMATİK SİGORTA

Schneider Electric A9N18468 C120H 3P 80A C Tipi Otomatik Sigorta, trifaze sistemlerde orta ve yüksek güçlü devreleri aşırı akım ve kısa devreye karşı korumak için özel olarak tasarlanmıştır. Endüstriyel, ticari ve büyük ölçekli elektrik projelerinde güvenli kullanım sunar.

Teknik Özellikler

Seri : Acti 9

Ürün Adı : Acti9 C120

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : C120H

Cihaz Uygulaması : Dağıtım

Kutup Tanımı : 3P

Korumalı kutupların sayısı : 3

[In] nominal akım : 80 A -de 30 °C

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

15000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
10 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
15 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
30 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
15 kA Icu -de <= 375 V DC 'e uygunEN/IEC 60947-2

Şebeke Frekansı : 50/60 Hz

[Ue] nominal çalışma voltajı :

<= 375 V DC
380...415 V AC 50/60 Hz
220...240 V AC 50/60 Hz
440 V AC 50/60 Hz
230...400 V AC 50/60 Hz

Manyetik açma limiti : 5...10 x In

[Ics] nominal hizmet kesme kapasitesi :

7500 A 50 % 'e uygunEN/IEC 60898-1 - 400 V AC 50/60 Hz
5 kA 50 % 'e uygunEN/IEC 60947-2 - 440 V AC 50/60 Hz
15 kA 50 % 'e uygunEN/IEC 60947-2 - 220...240 V AC 50/60 Hz
7,5 kA 50 % 'e uygunEN/IEC 60947-2 - 380...415 V AC 50/60 Hz
15 kA 100 % 'e uygunEN/IEC 60947-2 - <= 375 V DC

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunEN/IEC 60947-2

[Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunEN/IEC 60947-2

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : AÇIK/KAPALI göstergesi

Montaj Tipi : Takılabilir

Montaj Desteği : 35 mm simetrik DIN rayı

9 mm vida adımı : 9

Yükseklik : 81 mm

Derinlik : 73 mm

Genişlik : 81 mm

Ürün Ağırlığı : 0,615 kg

Renk : Beyaz

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 5000 cycles 'e uygunIEC 60947-2

Bağlantılar – terminaller :

Tünel tipi terminaller1…50 mm² sert
Tünel tipi terminaller1,5…35 mm² esnek

Tel sıyırma uzunluğu : 15 mm

Sıkma torku : 3,5 N.m

Toprak kaçağı koruması : Ayrı blok

C Tipi Otomatik Sigorta Nedir?

C tipi sigortalar, ani akım artışlarına karşı orta gecikmeli tepki verir. Bu sayede motorlar, transformatörler ve endüstriyel ekipman gibi ilk çalıştırma anında yüksek akım çeken cihazların güvenliğini sağlar, yanlış açmaları önler.

Kullanım Alanları

Endüstriyel tesisler

Trifaze motor ve kompakt makina koruması

Alçak gerilim dağıtım sistemleri

Ticari bina elektrik panoları

Otomasyon ve kontrol sistemleri

Ürün Avantajları

3 kutuplu yapı ile trifaze sistemlerde tam koruma

10 kA kısa devre kesme kapasitesi ile yüksek güvenlik

80A akım kapasitesi ile güçlü yükleri destekler

DIN ray montajı ile kolay ve pratik kurulum

CE ve IEC standartlarına uygun

Schneider Electric kalitesi ve uzun ömürlü kullanım
