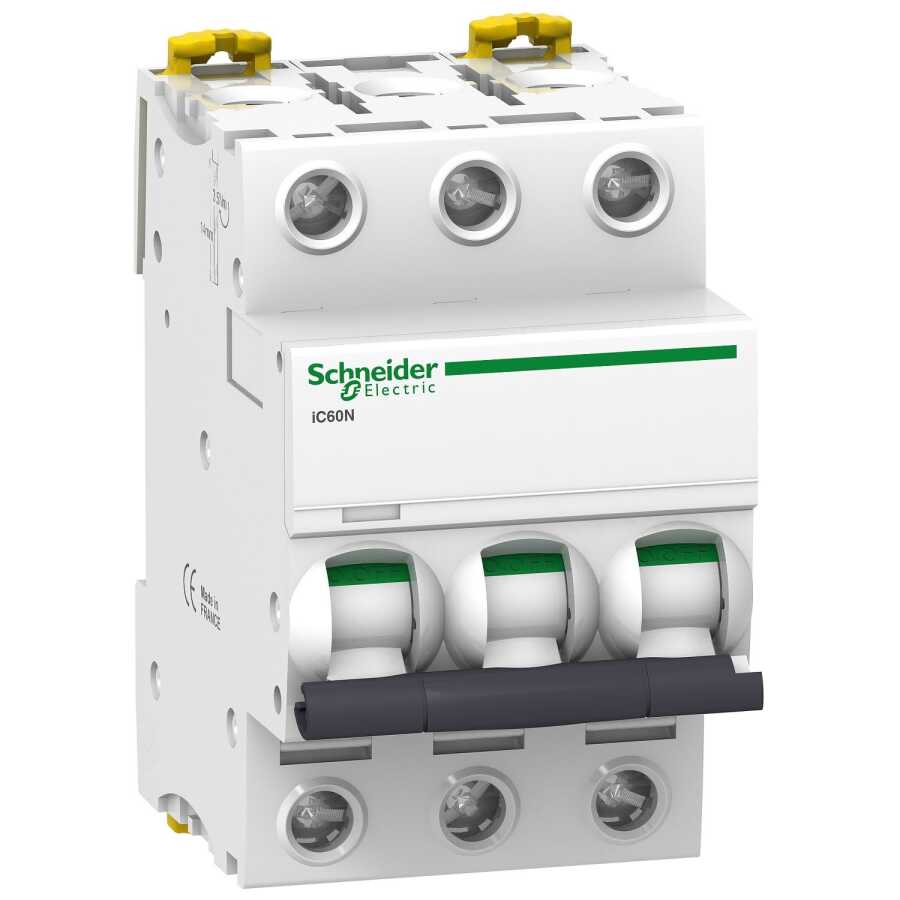

SCHNEIDER A9F74332 3P 32A C TİPİ 6kA OTOMATİK SİGORTA

SCHNEIDER A9F74332 3P 32A C TİPİ 6kA OTOMATİK SİGORTA

Schneider Electric A9F74332 3P 32A C Tipi Otomatik Sigorta, üç fazlı sistemlerde aşırı yük ve kısa devrelere karşı gelişmiş koruma sağlar. 32 Amper nominal akım ve 6kA kısa devre kesme kapasitesi ile hem ticari hem de hafif sanayi uygulamalarında güvenli ve verimli bir enerji dağıtımı sunar. Acti9 serisine ait bu ürün, güvenilirliği ve uzun ömürlü performansıyla öne çıkar.

Teknik Özellikler

Cihaz Uygulaması : Dağıtım

Seri : Acti 9

Ürün Adı : Acti9 iC60

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : IC60N

Kutup Tanımı : 3P

Korumalı kutupların sayısı : 3

[In] nominal akım : 32 A

Şebeke Tipi :

AC
DC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

6000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
36 kA Icu -de 12...133 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
10 kA Icu -de <= 180 V DC 'e uygunEN/IEC 60947-2
10 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
20 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
6 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2

Şebeke Frekansı : 50/60 Hz

Manyetik açma limiti : 8 x In +/- % 20

[Ics] nominal hizmet kesme kapasitesi :

15 kA 75 % 'e uygunEN 60947-2 - 220...240 V AC 50/60 Hz
7,5 kA 75 % 'e uygunEN 60947-2 - 380...415 V AC 50/60 Hz
4,5 kA 75 % 'e uygunEN 60947-2 - 440 V AC 50/60 Hz
15 kA 75 % 'e uygunIEC 60947-2 - 220...240 V AC 50/60 Hz
7,5 kA 75 % 'e uygunIEC 60947-2 - 380...415 V AC 50/60 Hz
4,5 kA 75 % 'e uygunIEC 60947-2 - 440 V AC 50/60 Hz
27 kA 75 % 'e uygunIEC 60947-2 - 12...133 V AC 50/60 Hz
27 kA 75 % 'e uygunEN 60947-2 - 12...133 V AC 50/60 Hz
6000 A 100 % 'e uygunTR 60898-1 - 400 V AC 50/60 Hz
6000 A 100 % 'e uygunIEC 60898-1 - 400 V AC 50/60 Hz
10 kA 100 % 'e uygunIEC 60947-2 - 125...180 V DC
10 kA 100 % 'e uygunEN 60947-2 - 125...180 V DC

[Ui] nominal yalıtım voltajı :

500 V AC 50/60 Hz 'e uygunEN 60947-2
500 V AC 50/60 Hz 'e uygunIEC 60947-2

[Uimp] nominal darbe dayanım voltajı :

6 kV 'e uygunEN 60947-2
6 kV 'e uygunIEC 60947-2

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : Açma göstergesi

Montaj Tipi : Sabit

Montaj Desteği : DIN rayı

9 mm vida adımı : 6

Yükseklik : 85 mm

Genişlik : 54 mm

Derinlik : 78,5 mm

Ürün Ağırlığı : 0,375 kg

Renk : Beyaz

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 10000 cycles

Bağlantılar – terminaller :

Tek terminal (üst veya alt) 1…35 mm² sert
Tek terminal (üst veya alt) 1…25 mm² esnek

Tel sıyırma uzunluğu : 14 mm for üst veya alt connection

Sıkma torku : 3,5 N.m üst veya alt

Toprak kaçağı koruması : Ayrı blok

Öne Çıkan Avantajlar

Üç fazlı sistemlerde yüksek performans: Ticari ve endüstriyel uygulamalara uygun

C Tipi karakteristik eğri: Ani akım çeken cihazlara karşı hassas ve etkili koruma

Yüksek kesme kapasitesi (6kA): Güçlü kısa devre dayanımı

Kolay ve güvenli montaj: DIN raylarına hızlı entegrasyon

Dayanıklı ve kompakt tasarım: Uzun ömürlü kullanım, yerden tasarruf

Kullanım Alanları

Üç fazlı sanayi tipi panolar

Atölye ve üretim alanları

Ticari tesisatlar ve AVM’ler

Aydınlatma, priz ve motor devreleri

Enerji dağıtım panoları

Schneider A9F74332 3P 32A C Tipi Otomatik Sigorta, kaliteli malzeme yapısı ve yüksek performansıyla sisteminizi aşırı akım ve kısa devrelere karşı güvence altına alır. Schneider Electric Acti9 serisi, profesyonel elektrik uygulamalarında güvenle tercih edilmektedir.
