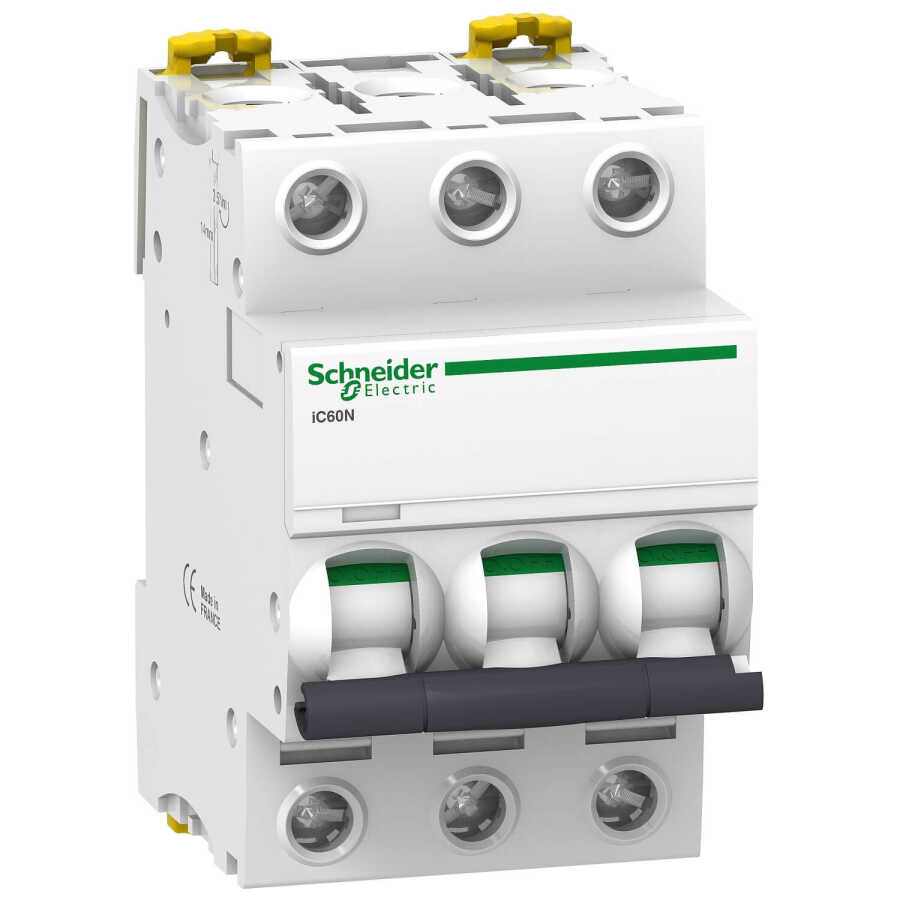

SCHNEIDER A9F74325 3P 25A C TİPİ 6kA OTOMATİK SİGORTA

SCHNEIDER A9F74325 3P 25A C TİPİ 6kA OTOMATİK SİGORTA

SCHNEIDER A9F74325, 3 kutuplu (3P) yapısı ve 25 Amper nominal akımıyla, üç fazlı sistemlerde güvenli enerji dağıtımı sağlar. C tipi karakteristiği, motorlu ve endüktif yüklerde ani akım artışlarına karşı yüksek dayanım sunar. 6kA kısa devre kesme kapasitesi, sanayi ve ticari yapılarda güçlü koruma sağlar. Schneider Electric’in Acti9 iC60 serisinden olan bu model, güvenliğin ve performansın ön planda olduğu projeler için idealdir.

Teknik Özellikler

Cihaz Uygulaması : Dağıtım

Seri : Acti 9

Ürün Adı : Acti9 iC60

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : IC60N

Kutup Tanımı : 3P

Korumalı kutupların sayısı : 3

[In] nominal akım : 25 A

Şebeke Tipi :

DC
AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

6000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
36 kA Icu -de 12...133 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
10 kA Icu -de <= 180 V DC 'e uygunEN/IEC 60947-2
10 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
20 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
6 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2

Şebeke Frekansı : 50/60 Hz

Manyetik açma limiti : 8 x In +/- % 20

[Ics] nominal hizmet kesme kapasitesi :

15 kA 75 % 'e uygunEN 60947-2 - 220...240 V AC 50/60 Hz
7,5 kA 75 % 'e uygunEN 60947-2 - 380...415 V AC 50/60 Hz
4,5 kA 75 % 'e uygunEN 60947-2 - 440 V AC 50/60 Hz
15 kA 75 % 'e uygunIEC 60947-2 - 220...240 V AC 50/60 Hz
7,5 kA 75 % 'e uygunIEC 60947-2 - 380...415 V AC 50/60 Hz
4,5 kA 75 % 'e uygunIEC 60947-2 - 440 V AC 50/60 Hz
27 kA 75 % 'e uygunIEC 60947-2 - 12...133 V AC 50/60 Hz
27 kA 75 % 'e uygunEN 60947-2 - 12...133 V AC 50/60 Hz
6000 A 100 % 'e uygunTR 60898-1 - 400 V AC 50/60 Hz
6000 A 100 % 'e uygunIEC 60898-1 - 400 V AC 50/60 Hz
10 kA 100 % 'e uygunIEC 60947-2 - 125...180 V DC
10 kA 100 % 'e uygunEN 60947-2 - 125...180 V DC

[Ui] nominal yalıtım voltajı :

500 V AC 50/60 Hz 'e uygunEN 60947-2
500 V AC 50/60 Hz 'e uygunIEC 60947-2

[Uimp] nominal darbe dayanım voltajı :

6 kV 'e uygunEN 60947-2
6 kV 'e uygunIEC 60947-2

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : Açma göstergesi

Montaj Tipi : Sabit

Montaj Desteği : DIN rayı

9 mm vida adımı : 6

Yükseklik : 85 mm

Genişlik : 54 mm

Derinlik : 78,5 mm

Ürün Ağırlığı : 0,375 kg

Renk : Beyaz

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 10000 cycles

Bağlantılar – terminaller :

Tek terminal (üst veya alt) 1…25 mm² sert
Tek terminal (üst veya alt) 1…16 mm² esnek

Tel sıyırma uzunluğu : 14 mm for üst veya alt connection

Sıkma torku : 2 N.m üst veya alt

Toprak kaçağı koruması : Ayrı blok

Ürün Avantajları

3 fazlı sistemlerde eksiksiz devre koruması

C tipi eğri ile motor ve endüktif yükler için ideal

6kA kesme kapasitesiyle yüksek güvenlik

Kompakt tasarım, pano içi kolay yerleşim

Schneider Acti9 serisiyle tam uyumlu yapı

Uzun ömürlü ve güvenilir performans

Kullanım Alanları

Sanayi tesisleri

Ticari binalar

Otomasyon panoları

Jeneratör ve UPS sistemleri

Kompresör, fan ve pompa koruma devreleri
