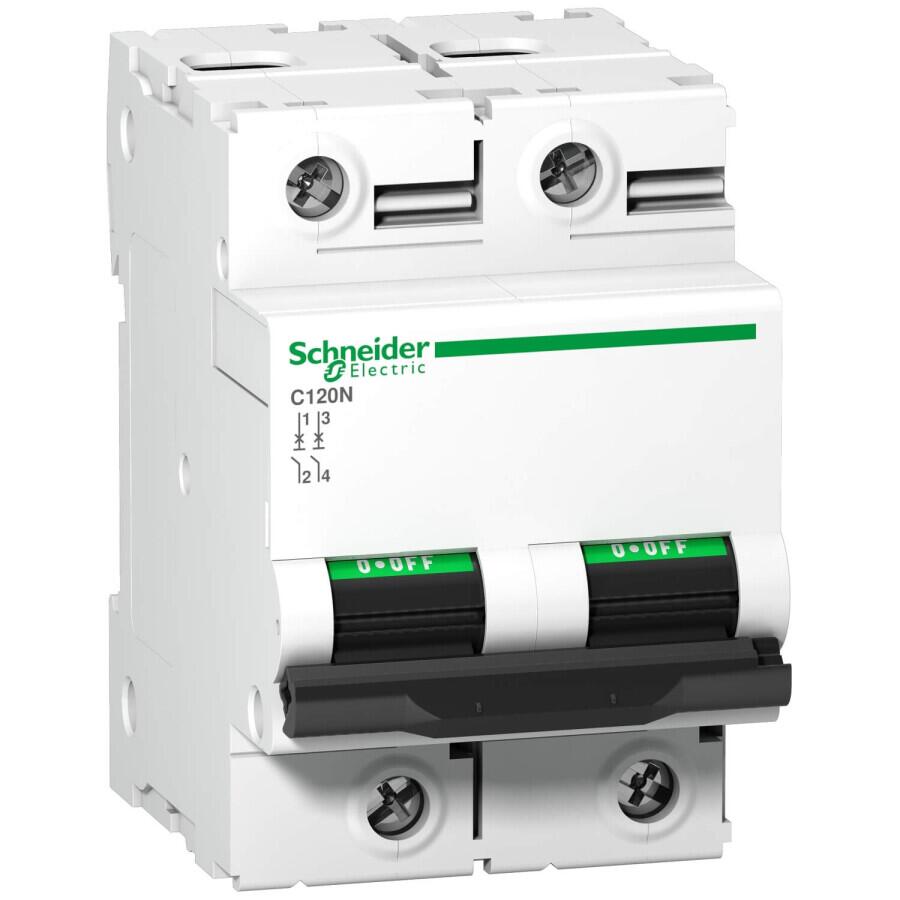

SCHNEIDER A9N18361 C120N 2P 80A C TİPİ OTOMATİK SİGORTA

SCHNEIDER A9N18361 C120N 2P 80A C TİPİ OTOMATİK SİGORTA

Schneider A9N18361, 2 kutuplu (2P) yapıya ve 80 Amper akım taşıma kapasitesine sahip C tipi otomatik sigorta modelidir. Aşırı akım ve kısa devre koruması sağlayan bu ürün, hem konut hem de ticari elektrik tesisatlarında güvenle kullanılabilir. Schneider Electric güvencesiyle uzun ömürlü, dayanıklı ve güvenlidir.

Teknik Özellikler

Seri : Acti 9

Ürün Adı : Acti9 C120

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : C120N

Cihaz Uygulaması : Dağıtım

Kutup Tanımı : 2P

Korumalı kutupların sayısı : 2

Nötr konum : Sol

[In] nominal akım : 80 A -de 30 °C

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

10000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
6 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
10 kA Icu -de <= 250 V DC 'e uygunEN/IEC 60947-2
20 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
10 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2

Şebeke Frekansı : 50/60 Hz

[Ue] nominal çalışma voltajı :

380...415 V AC 50/60 Hz
220...240 V AC 50/60 Hz
440 V AC 50/60 Hz
<= 250 V DC
230...400 V AC 50/60 Hz

Manyetik açma limiti : 5...10 x In

[Ics] nominal hizmet kesme kapasitesi :

7500 A 75 % 'e uygunEN/IEC 60898-1 - 400 V AC 50/60 Hz
4,5 kA 75 % 'e uygunEN/IEC 60947-2 - 440 V AC 50/60 Hz
7,5 kA 75 % 'e uygunEN/IEC 60947-2 - 380...415 V AC 50/60 Hz
15 kA 75 % 'e uygunEN/IEC 60947-2 - 220...240 V AC 50/60 Hz
10 kA 100 % 'e uygunEN/IEC 60947-2 - <= 250 V DC

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunEN/IEC 60947-2

[Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunEN/IEC 60947-2

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : AÇIK/KAPALI göstergesi

Montaj Tipi : Takılabilir

Montaj Desteği : 35 mm simetrik DIN rayı

9 mm vida adımı : 6

Yükseklik : 81 mm

Derinlik : 73 mm

Genişlik : 54 mm

Ürün Ağırlığı : 0,41 kg

Renk : Beyaz

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 5000 cycles 'e uygunIEC 60947-2

Bağlantılar – terminaller :

Tünel tipi terminaller1…50 mm² sert
Tünel tipi terminaller1,5…35 mm² esnek

Tel sıyırma uzunluğu : 15 mm

Sıkma torku : 3,5 N.m

Toprak kaçağı koruması : Ayrı blok

Kullanım Alanları

Konut tipi dağıtım panoları

Ticari işletmelerde enerji hatları

Otomasyon ve kontrol panoları

UPS sistemleri ve jeneratör çıkışları

Aydınlatma ve priz devreleri

Avantajları

80A yüksek akım kapasitesi

C eğrisi ile ani başlatma akımlarına karşı direnç

Kompakt ve yer tasarrufu sağlayan tasarım

Kolay ve hızlı DIN ray montajı

Schneider kalitesiyle yüksek güvenlik

C eğrisi, orta seviye başlatma akımlarına sahip cihazlar için idealdir. Kompakt tasarımı sayesinde dar alanlara kolayca monte edilir.
