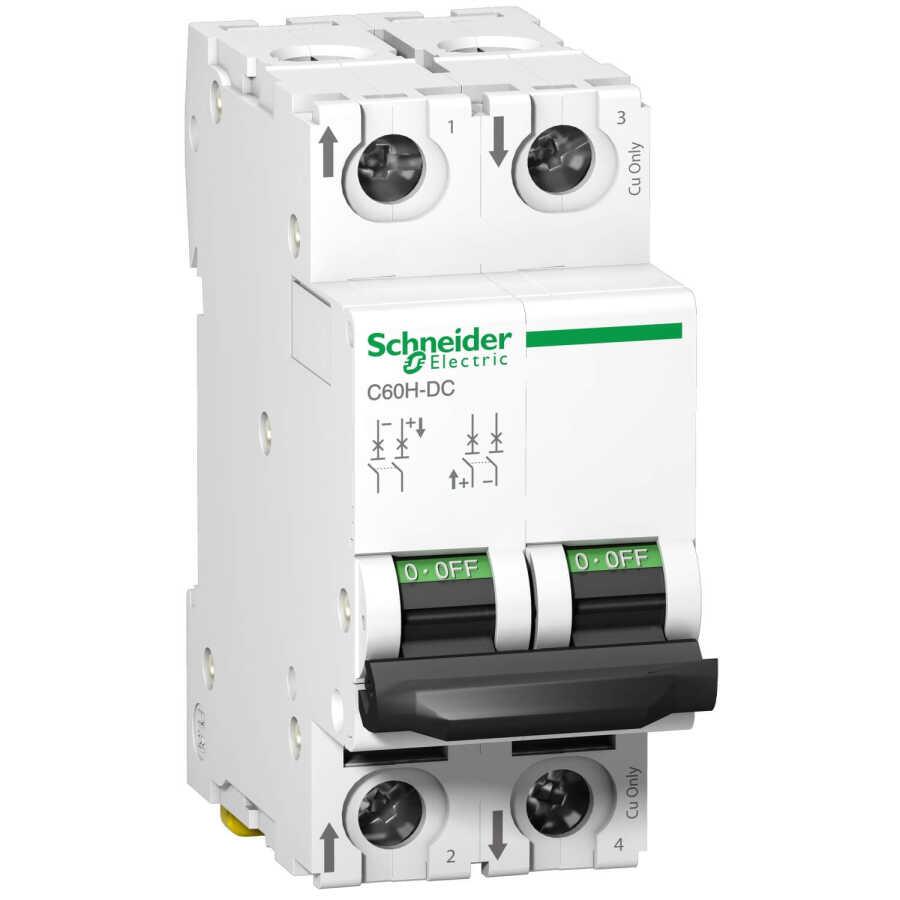

SCHNEIDER A9N61520 C60H 2P 0,5A C TİPİ MİNYATÜR OTOMATİK SİGORTA

SCHNEIDER A9N61520 C60H 2P 0,5A C TİPİ MİNYATÜR OTOMATİK SİGORTA

Schneider Electric A9N61520 C60H 2P 0,5A C Tipi Minyatür Otomatik Sigorta, çok düşük akımla çalışan hassas elektrik devreleri için özel olarak tasarlanmış, yüksek kaliteli bir devre koruma ürünüdür. 0,5 Amper anma akımı sayesinde, özellikle zayıf akım uygulamalarında ve laboratuvar sistemlerinde maksimum güvenlik sunar. 2 kutuplu yapısı sayesinde hem faz hem nötr hattını eş zamanlı olarak keser.

Teknik Özellikler

Seri : Acti 9

Ürün Adı : Acti9 C60H-DC

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : C60H-DC

Cihaz Uygulaması : Dağıtım

Kutup Tanımı : 2P

korumalı kutupların sayısı : 2

[In] nominal akım : 0,5 A -de 25 °C

Şebeke Tipi : DC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

10 kA Icu -de 440 V DC 'e uygunEN 60947-2
10 kA Icu -de 440 V DC 'e uygunIEC 60947-2
6 kA Icu -de 500 V DC 'e uygunEN 60947-2
6 kA Icu -de 500 V DC 'e uygunIEC 60947-2
20 kA Icu -de 220 V DC 'e uygunGB 14048.2
20 kA Icu -de 220 V DC 'e uygunIEC 60947-2
20 kA Icu -de 250 V DC 'e uygunGB 14048.2
20 kA Icu -de 250 V DC 'e uygunIEC 60947-2

Şebeke Frekansı : 50/60 Hz

[Ue] nominal çalışma voltajı : 500 V DC

[Ics] nominal hizmet kesme kapasitesi :

15 kA 75 % 'e uygunEN 60947-2 - 220 V DC
15 kA 75 % 'e uygunIEC 60947-2 - 220 V DC
15 kA 75 % 'e uygunEN 60947-2 - 250 V DC
15 kA 75 % 'e uygunIEC 60947-2 - 250 V DC
4,5 kA 75 % 'e uygunEN 60947-2 - 500 V DC
4,5 kA 75 % 'e uygunIEC 60947-2 - 500 V DC
7,5 kA 75 % 'e uygunEN 60947-2 - 440 V DC
7,5 kA 75 % 'e uygunIEC 60947-2 - 440 V DC

[Ui] nominal yalıtım voltajı :

500 V DC 'e uygunIEC 60947-2
500 V DC 'e uygunEN 60947-2

[Uimp] nominal darbe dayanım voltajı :

6 kV 'e uygunEN 60947-2
6 kV 'e uygunIEC 60947-2

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : AÇIK/KAPALI göstergesi

Montaj Tipi : Sabit

Montaj Desteği : 35 mm simetrik DIN rayı

9 mm vida adımı : 4

Ürün Ağırlığı : 0,256 kg

Renk : Beyaz

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 3000 cycles L/R = 2 ms

Kilitleme temini : Kilitlenebilir

Kilitleme seçenekleri tanımı : O konumunda

Sıkma torku : Güç devresi: 2,5 N.m üst veya alt

Toprak kaçağı koruması : Yok

Kullanım Alanları

Hassas elektronik devreler

Laboratuvar sistemleri

Otomasyon panoları

Zayıf akım sistemleri

PLC ve test cihazları

Ürün Avantajları

0,5A değeri ile ultra düşük akım koruması sağlar

2P yapı ile faz ve nötr hattı aynı anda keserek maksimum güvenlik sunar

C tipi karakteristiği ile ani akım değişimlerine karşı ideal

Kompakt tasarımı sayesinde pano içinde yer tasarrufu

Schneider Electric kalitesiyle uzun ömürlü ve güvenilir kullanım

Neden Schneider A9N61520?

Çok hassas ve düşük akımlı sistemlerde kullanılan bu model, sistem güvenliğini en üst düzeye çıkarır. Özellikle test, ölçüm ve laboratuvar ortamlarında profesyonellerin tercihidir.
