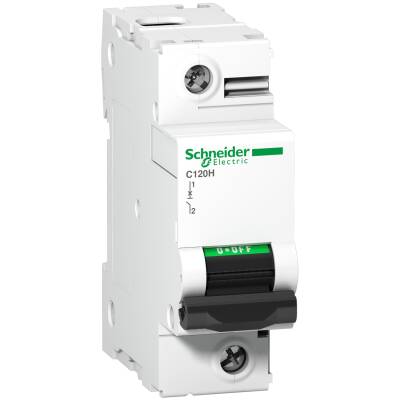

SCHNEIDER A9N18446 C120H 1P 80A C TİPİ OTOMATİK SİGORTA

SCHNEIDER A9N18446 C120H 1P 80A C TİPİ OTOMATİK SİGORTA

Schneider Electric A9N18446 C120H 1P 80A C Tipi Otomatik Sigorta, yüksek akım taşıyan tek fazlı devrelerde aşırı akım ve kısa devrelere karşı güvenli koruma sağlar. Endüstriyel ve ticari uygulamalarda güvenle kullanılan bu model, C tipi karakteristiği ile ani akım artışlarına karşı ideal çözüm sunar.

Teknik Özellikler

Seri : Acti 9

Ürün Adı : Acti9 C120

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : C120H

Cihaz Uygulaması : Dağıtım

Kutup Tanımı : 1P

Korumalı kutupların sayısı : 1

[In] nominal akım : 80 A -de 30 °C

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

30 kA Icu -de 130 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
20 kA Icu -de 12 V DC 'e uygunEN/IEC 60947-2
20 kA Icu -de 125 V DC 'e uygunEN/IEC 60947-2
15 kA Icu -de <= 144 V DC 'e uygunEN/IEC 60947-2
15 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
15000 A Icn -de 230/400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
4,5 kA Icu -de 380...415 V AC 50/60 Hz IT 'e uygunEN/IEC 60947-2
30 kA Icu -de 12 V AC 50/60 Hz 'e uygunEN/IEC 60947-2

Şebeke Frekansı : 50/60 Hz

[Ue] nominal çalışma voltajı :

380...415 V AC 50/60 Hz
125 V DC
<= 144 V DC
12 V DC
220...240 V AC 50/60 Hz
230...400 V AC 50/60 Hz
130 V AC 50/60 Hz
12 V AC 50/60 Hz

Manyetik açma limiti : 5...10 x In

[Ics] nominal hizmet kesme kapasitesi :

15 kA 50 % 'e uygunEN/IEC 60947-2 - 130 V AC 50/60 Hz
7,5 kA 50 % 'e uygunEN/IEC 60947-2 - 220...240 V AC 50/60 Hz
2,25 kA 50 % 'e uygunEN/IEC 60947-2 - 380...415 V AC 50/60 Hz
7500 A 50 % 'e uygunEN/IEC 60898-1 - 230/400 V AC 50/60 Hz
20 kA 100 % 'e uygunEN/IEC 60947-2 - 12 V DC
15 kA 100 % 'e uygunEN/IEC 60947-2 - <= 144 V DC
20 kA 100 % 'e uygunEN/IEC 60947-2 - 125 V DC
15 kA 50 % 'e uygunEN/IEC 60947-2 - 12 V AC 50/60 Hz

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunEN/IEC 60947-2

[Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunEN/IEC 60947-2

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : AÇIK/KAPALI göstergesi

Montaj Tipi : Takılabilir

Montaj Desteği : 35 mm simetrik DIN rayı

9 mm vida adımı : 3

Yükseklik : 81 mm

Derinlik : 73 mm

Genişlik : 27 mm

Ürün Ağırlığı : 0,205 kg

Renk : Beyaz

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 5000 cycles 'e uygunIEC 60947-2

Bağlantılar – terminaller :

Tünel tipi terminaller1…50 mm² sert
Tünel tipi terminaller1,5…35 mm² esnek

Tel sıyırma uzunluğu : 15 mm

Sıkma torku : 3,5 N.m

Toprak kaçağı koruması : Yok

C Tipi Otomatik Sigorta Ne İşe Yarar?

C Tipi sigortalar, ani kalkış akımı çeken cihazlarda (örneğin motorlar, pompalar) yanlış açmaları önleyerek sistemin kesintisiz çalışmasını sağlar. Orta manyetik tepki süresi sayesinde, güvenlikten ödün vermeden sistem sürekliliği sunar.

Kullanım Alanları

Endüstriyel makineler ve motor devreleri

Elektrik dağıtım panoları

Otomasyon sistemleri

Ticari bina tesisatları

Yüksek akım çeken tek fazlı sistemler

Ürün Avantajları

80A yüksek akım taşıma kapasitesi

10 kA kısa devre kesme kapasitesi ile yüksek güvenlik

Kompakt ve dayanıklı yapı

DIN rayına kolay montaj

CE ve IEC standartlarına tam uyum

Schneider Electric kalitesi ile uzun ömürlü performans
