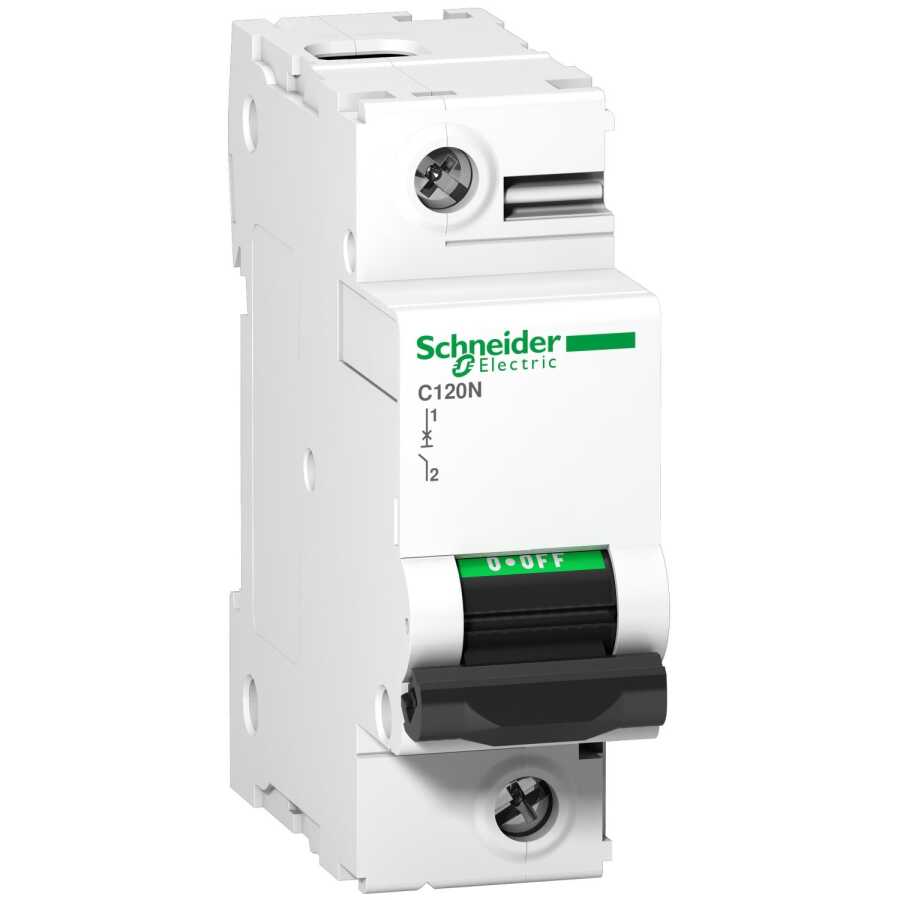

SCHNEIDER A9N18357 C120N 1P 80A C TİPİ OTOMATİK SİGORTA

SCHNEIDER A9N18357 C120N 1P 80A C TİPİ OTOMATİK SİGORTA

Schneider A9N18357, C120N serisine ait, 1 kutuplu ve 80A akım taşıma kapasiteli C tipi otomatik sigorta modelidir. Aşırı akım ve kısa devrelere karşı etkili koruma sağlar. Schneider Electric'in kalitesiyle üretilmiş olup, konut, ticari ve endüstriyel uygulamalarda güvenle kullanılabilir.

Teknik Özellikler

Seri : Acti 9

Ürün Adı : Acti9 C120

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : C120N

Cihaz Uygulaması : Dağıtım

Kutup Tanımı : 1P

Korumalı kutupların sayısı : 1

[In] nominal akım : 80 A -de 30 °C

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

3 kA Icu -de 380...415 V AC 50/60 Hz IT 'e uygunEN/IEC 60947-2
20 kA Icu -de 130 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
15 kA Icu -de 12 V DC 'e uygunEN/IEC 60947-2
15 kA Icu -de 125 V DC 'e uygunEN/IEC 60947-2
10 kA Icu -de <= 144 V DC 'e uygunEN/IEC 60947-2
10 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
20 kA Icu -de 12 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
10000 A Icn -de 230/400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1

Şebeke Frekansı : 50/60 Hz

[Ue] nominal çalışma voltajı :

380...415 V AC 50/60 Hz
125 V DC
<= 144 V DC
12 V DC
220...240 V AC 50/60 Hz
230...400 V AC 50/60 Hz
130 V AC 50/60 Hz
12 V AC 50/60 Hz

Manyetik açma limiti : 5...10 x In

[Ics] nominal hizmet kesme kapasitesi :

15 kA 75 % 'e uygunEN/IEC 60947-2 - 130 V AC 50/60 Hz
15 kA 100 % 'e uygunEN/IEC 60947-2 - 125 V DC
2,25 kA 75 % 'e uygunEN/IEC 60947-2 - 380...415 V AC 50/60 Hz
15 kA 100 % 'e uygunEN/IEC 60947-2 - 12 V DC
10 kA 100 % 'e uygunEN/IEC 60947-2 - <= 144 V DC
7,5 kA 75 % 'e uygunEN/IEC 60947-2 - 220...240 V AC 50/60 Hz
15 kA 75 % 'e uygunEN/IEC 60947-2 - 12 V AC 50/60 Hz
7500 A 75 % 'e uygunEN/IEC 60898-1 - 230/400 V AC 50/60 Hz

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunEN/IEC 60947-2

[Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunEN/IEC 60947-2

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : AÇIK/KAPALI göstergesi

Montaj Tipi : Takılabilir

Montaj Desteği : 35 mm simetrik DIN rayı

9 mm vida adımı : 3

Yükseklik : 81 mm

Derinlik : 73 mm

Genişlik : 27 mm

Ürün Ağırlığı : 0,205 kg

Renk : Beyaz

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 5000 cycles 'e uygunIEC 60947-2

Bağlantılar – terminaller :

Tünel tipi terminaller1…50 mm² sert
Tünel tipi terminaller1,5…35 mm² esnek

Tel sıyırma uzunluğu : 15 mm

Sıkma torku : 3,5 N.m

Toprak kaçağı koruması : Yok

Kullanım Alanları

Tek fazlı elektrik dağıtım panoları

Priz ve aydınlatma devreleri

UPS, jeneratör ve pano çıkışları

Otomasyon ve kontrol sistemleri

Konut ve küçük ticari tesisatlar

Avantajları

80A yüksek akım koruması

C eğrisi ile ani kalkış akımlarına karşı direnç

Hızlı devre kesme yeteneği

Kompakt ve DIN ray uyumlu tasarım

Schneider Electric güvencesiyle güvenli kullanım

C eğrisi, orta düzeyde ani akım çeken sistemler (örneğin motorlar, klima, pompalar) için ideal performans sunar. Kompakt yapısı ve DIN ray uyumluluğu sayesinde pano içine kolayca monte edilir.
