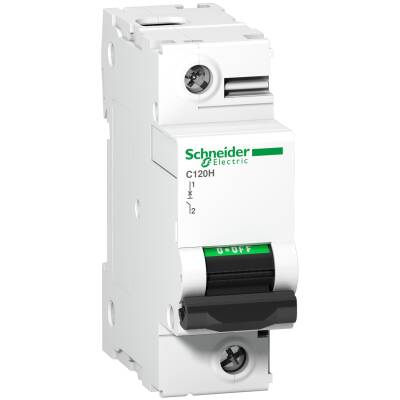

SCHNEIDER A9N18445 C120H 1P 63A C TİPİ OTOMATİK SİGORTA

SCHNEIDER A9N18445 C120H 1P 63A C TİPİ OTOMATİK SİGORTA

Schneider Electric A9N18445 C120H 1P 63A C Tipi Otomatik Sigorta, orta ve yüksek güçlü tek fazlı devrelerde aşırı akım ve kısa devrelere karşı etkin koruma sağlar. C Tipi karakteristiği sayesinde, kalkış anında geçici akım artışı olan sistemlerde kararlı bir performans sunar.

Teknik Özellikler

Seri : Acti9

Ürün adı : Acti9 C120

Ürün veya bileşen türü : Minyatür devre kesici

Cihaz kısa adı : C120H

Cihaz uygulaması : Dağıtım

Kutup : 1P

Korunan direk sayısı : 1

[In] nominal akım : 63 A, 30 °C'de

Ağ türü : AC

Açma birimi teknolojisi : Termal-manyetik

Eğim kodu : C

Kesme kapasitesi :

EN/IEC 60947-2'ye uygun 130 V AC 50/60 Hz'de 30 kA Icu
EN/IEC 60947-2'ye uygun 12 V DC'de 20 kA Icu
EN/IEC 60947-2'ye uygun 125 V DC'de 20 kA Icu
EN/IEC 60947-2'ye uygun <= 144 V DC'de 15 kA Icu
EN/IEC 60947-2'ye uygun 220...240 V AC 50/60 Hz'de 15 kA Icu
EN/IEC 60898-1'e uygun 230/400 V AC 50/60 Hz'de 15000 A Icn
EN/IEC 60947-2'ye uygun 380...415 V AC 50/60 Hz IT'de 4,5 kA Icu
EN/IEC 60947-2'ye uygun 12 V AC 50/60 Hz'de 30 kA Icu

Şebeke Frekansı : 50/60 Hz

[Ue] nominal çalışma voltajı :

380...415 V AC 50/60 Hz
125 V DC
<= 144 V DC
12V DC
220...240 V AC 50/60 Hz
230...400 V AC 50/60 Hz
130 V AC 50/60 Hz
12 V AC 50/60 Hz

Manyetik açma sınırı : 5...10x inç

[Ics] nominal hizmet kesme kapasitesi :

15 kA %50 EN/IEC 60947-2 - 130 V AC 50/60 Hz'ye uygundur
EN/IEC 60947-2 - 220...240 V AC 50/60 Hz'ye uygun %7,5 kA 50
EN/IEC 60947-2 - 380...415 V AC 50/60 Hz'ye uygun %2,25 kA
7500 A %50 EN/IEC 60898-1 - 230/400 V AC 50/60 Hz'ye uygundur
EN/IEC 60947-2 - 12 V DC'ye uygun %20 kA 100
EN/IEC 60947-2 - <= 144 V DC'ye uygun %15 kA 100
EN/IEC 60947-2 - 125 V DC'ye uygun %20 kA 100
15 kA %50 EN/IEC 60947-2 - 12 V AC 50/60 Hz'ye uygundur

[Ui] nominal yalıtım voltajı : EN/IEC 60947-2'ye uygun 500 V AC 50/60 Hz

[Uimp] nominal darbe dayanım voltajı : EN/IEC 60947-2'ye uygun 6 kV

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : AÇIK/KAPALI göstergesi

Montaj Tipi : Klipsli

Montaj Desteği : 35 mm simetrik DIN rayı

9 mm vida adımı : 3

Yükseklik : 81 mm

Derinlik : 73 mm

Genişlik : 27 mm

Ürün Ağırlığı : 0,205 kg

Renk : Beyaz

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : IEC 60947-2'ye uygun 10000 döngü

Bağlantılar – terminaller :

Tünel tipi terminaller1...50 mm² sert
Tünel tipi terminaller1.5...35 mm² esnek

Tel sıyırma uzunluğu : 15 mm

Sıkma torku : 3,5 N.m

Toprak kaçağı koruması : Olmadan

C Tipi Otomatik Sigorta Nedir?

C tipi sigortalar, ani kalkış akımı çeken cihazlara karşı gecikmeli tepki verir. Bu özellik, özellikle motorlu ekipmanlar, pompalar ve transformatör gibi cihazların devreye alındığı sistemlerde yanlış açmaları önleyerek enerji sürekliliğini sağlar.

Kullanım Alanları

Endüstriyel tesisler

Otomasyon sistemleri

Tek fazlı elektrik panoları

Ticari bina uygulamaları

Motorlu ve reaktif yük içeren devreler

Ürün Avantajları

63A taşıma kapasitesi ile güçlü akım koruması

10 kA kısa devre kesme kapasitesi

Kompakt, sağlam ve uzun ömürlü yapı

DIN ray montajı ile kolay kurulum

CE ve IEC standartlarına tam uyumluluk

Schneider Electric güvencesiyle maksimum güvenlik
