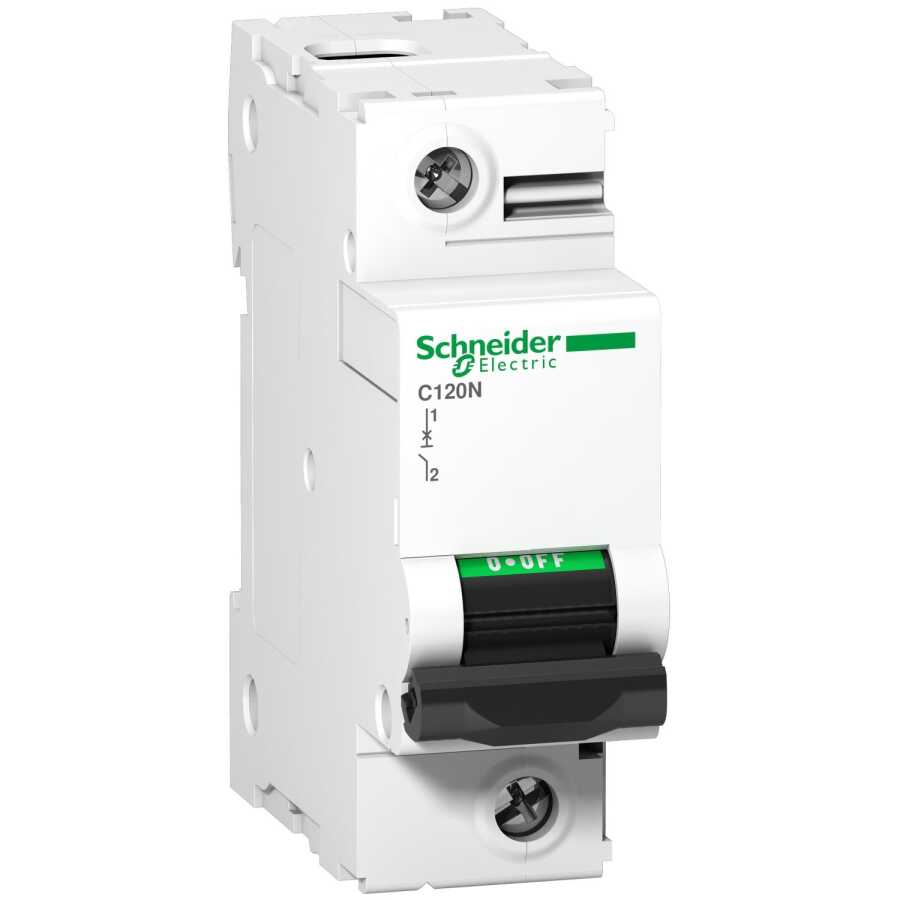

SCHNEIDER A9N18358 C120N 1P 100A C TİPİ OTOMATİK SİGORTA

SCHNEIDER A9N18358 C120N 1P 100A C TİPİ OTOMATİK SİGORTA

Schneider A9N18358, C120N serisinin 1 kutuplu, 100A akım kapasitesine sahip C tipi otomatik sigorta modelidir. Aşırı akım ve kısa devre durumlarında devreyi keserek elektrik sisteminizin güvenliğini sağlar. Kompakt tasarımı ve DIN ray montaj özelliği sayesinde panolara kolayca uygulanabilir.

Teknik Özellikler

Seri : Acti 9

Ürün Adı : Acti9 C120

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : C120N

Cihaz Uygulaması : Dağıtım

Kutup Tanımı : 1P

Korumalı kutupların sayısı : 1

[In] nominal akım : 100 A -de 30 °C

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

3 kA Icu -de 380...415 V AC 50/60 Hz IT 'e uygunEN/IEC 60947-2
20 kA Icu -de 130 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
15 kA Icu -de 12 V DC 'e uygunEN/IEC 60947-2
15 kA Icu -de 125 V DC 'e uygunEN/IEC 60947-2
10 kA Icu -de <= 144 V DC 'e uygunEN/IEC 60947-2
10 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
20 kA Icu -de 12 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
10000 A Icn -de 230/400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1

Şebeke Frekansı : 50/60 Hz

[Ue] nominal çalışma voltajı :

380...415 V AC 50/60 Hz
125 V DC
<= 144 V DC
12 V DC
220...240 V AC 50/60 Hz
230...400 V AC 50/60 Hz
130 V AC 50/60 Hz
12 V AC 50/60 Hz

Manyetik açma limiti : 5...10 x In

[Ics] nominal hizmet kesme kapasitesi :

15 kA 75 % 'e uygunEN/IEC 60947-2 - 130 V AC 50/60 Hz
15 kA 100 % 'e uygunEN/IEC 60947-2 - 125 V DC
2,25 kA 75 % 'e uygunEN/IEC 60947-2 - 380...415 V AC 50/60 Hz
15 kA 100 % 'e uygunEN/IEC 60947-2 - 12 V DC
10 kA 100 % 'e uygunEN/IEC 60947-2 - <= 144 V DC
7,5 kA 75 % 'e uygunEN/IEC 60947-2 - 220...240 V AC 50/60 Hz
15 kA 75 % 'e uygunEN/IEC 60947-2 - 12 V AC 50/60 Hz
7500 A 75 % 'e uygunEN/IEC 60898-1 - 230/400 V AC 50/60 Hz

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunEN/IEC 60947-2

[Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunEN/IEC 60947-2

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : AÇIK/KAPALI göstergesi

Montaj Tipi : Takılabilir

Montaj Desteği : 35 mm simetrik DIN rayı

9 mm vida adımı : 3

Yükseklik : 81 mm

Derinlik : 73 mm

Genişlik : 27 mm

Ürün Ağırlığı : 0,205 kg

Renk : Beyaz

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 5000 cycles 'e uygunIEC 60947-2

Bağlantılar – terminaller :

Tünel tipi terminaller1…50 mm² sert
Tünel tipi terminaller1,5…35 mm² esnek

Tel sıyırma uzunluğu : 15 mm

Sıkma torku : 3,5 N.m

Toprak kaçağı koruması : Yok

Kullanım Alanları

Tek fazlı enerji dağıtım panoları

Konut ve ticari elektrik tesisatları

UPS ve jeneratör çıkış devreleri

Priz ve aydınlatma hatları

Otomasyon ve kontrol sistemleri

Avantajları

100A yüksek akım taşıma kapasitesi

C eğrisi sayesinde ani akım darbelerine karşı dirençli

Kompakt yapı ile pano içi kolay kurulum

Yüksek performans ve uzun ömür

Schneider Electric'in uluslararası güvenlik standartlarına uygunluk

Schneider Electric kalitesiyle üretilmiş olan bu model, özellikle yüksek güçlü tek fazlı sistemlerde güvenilir koruma sunar.
