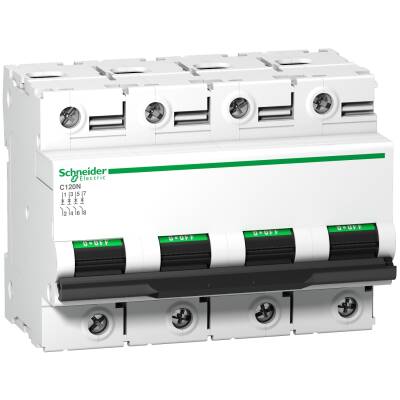

SCHNEIDER A9N18353 C120N 4P 80A B TİPİ OTOMATİK SİGORTA

SCHNEIDER A9N18353 C120N 4P 80A B TİPİ OTOMATİK SİGORTA

Schneider A9N18353, C120N serisinin 4 kutuplu, 80 Amper kapasiteli ve B tipi karakteristik eğrili otomatik sigorta modelidir. Aşırı akım ve kısa devrelere karşı etkin koruma sağlar. Schneider Electric güvencesiyle üretilmiş olup, hassas cihazların bulunduğu sistemlerde güvenle kullanılabilir.

Teknik Özellikler

Seri : Acti 9

Ürün Adı : Acti9 C120

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : C120N

Cihaz Uygulaması : Dağıtım

Kutup Tanımı : 4P

Korumalı kutupların sayısı : 4

[In] nominal akım : 80 A -de 30 °C

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : B

Kesme kapasitesi :

10000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
6 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
20 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
10 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
10 kA Icu -de <= 500 V DC 'e uygunEN/IEC 60947-2

Şebeke Frekansı : 50/60 Hz

[Ue] nominal çalışma voltajı :

380...415 V AC 50/60 Hz
<= 500 V DC
220...240 V AC 50/60 Hz
440 V AC 50/60 Hz
230...400 V AC 50/60 Hz

Manyetik açma limiti : 3...5 x In

[Ics] nominal hizmet kesme kapasitesi :

7500 A 75 % 'e uygunEN/IEC 60898-1 - 400 V AC 50/60 Hz
4,5 kA 75 % 'e uygunEN/IEC 60947-2 - 440 V AC 50/60 Hz
7,5 kA 75 % 'e uygunEN/IEC 60947-2 - 380...415 V AC 50/60 Hz
15 kA 75 % 'e uygunEN/IEC 60947-2 - 220...240 V AC 50/60 Hz
10 kA 100 % 'e uygunEN/IEC 60947-2 - <= 500 V DC

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunEN/IEC 60947-2

[Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunEN/IEC 60947-2

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : AÇIK/KAPALI göstergesi

Montaj Tipi : Takılabilir

Montaj Desteği : 35 mm simetrik DIN rayı

9 mm vida adımı : 12

Yükseklik : 81 mm

Derinlik : 73 mm

Genişlik : 108 mm

Ürün Ağırlığı : 0,82 kg

Renk : Beyaz

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 5000 cycles 'e uygunIEC 60947-2

Bağlantılar – terminaller :

Tünel tipi terminaller1…50 mm² sert
Tünel tipi terminaller1,5…35 mm² esnek

Tel sıyırma uzunluğu : 15 mm

Sıkma torku : 3,5 N.m

Toprak kaçağı koruması : Ayrı blok

Kullanım Alanları

Konut ve ofis tipi elektrik panoları

Aydınlatma ve priz devreleri

Hassas elektronik cihazlar

UPS ve otomasyon sistemleri

Düşük kalkış akımı olan yükler

Ürünün Avantajları

80A güçlü akım koruması

B tipi eğri ile hassas sistemlerde ideal kullanım

4 kutuplu yapı ile 3 faz + nötr güvenliği

Kompakt tasarım, DIN ray uyumluluğu

Schneider kalitesi ve uluslararası güvenlik standartları

B tipi eğri, düşük kalkış akımına sahip yüklerde hızlı tepki verir; bu da özellikle konut, ofis ve aydınlatma sistemleri gibi uygulamalar için idealdir.
