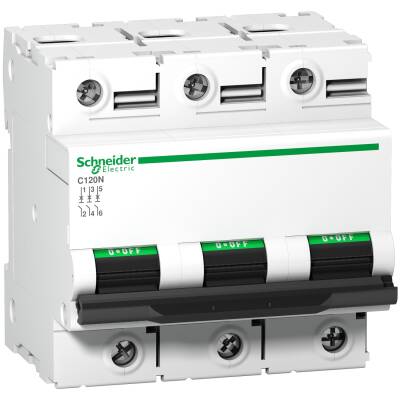

SCHNEIDER A9N18349 C120N 3P 80A B TİPİ OTOMATİK SİGORTA

SCHNEIDER A9N18349 C120N 3P 80A B TİPİ OTOMATİK SİGORTA

Schneider A9N18349, C120N serisine ait, 3 kutuplu ve 80A akım kapasitesine sahip B tipi otomatik sigorta modelidir. Aşırı akım ve kısa devre koruması sağlayarak elektrik sistemlerini güvenle çalıştırmanıza yardımcı olur. Özellikle hassas yüklerin ve düşük kalkış akımı gerektiren cihazların koruması için uygundur.

Teknik Özellikler

Seri : Acti 9

Ürün Adı : Acti9 C120

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : C120N

Cihaz Uygulaması : Dağıtım

Kutup Tanımı : 3P

Korumalı kutupların sayısı : 3

[In] nominal akım : 80 A -de 30 °C

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : B

Kesme kapasitesi :

10000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
6 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
20 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
10 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
10 kA Icu -de <= 375 V DC 'e uygunEN/IEC 60947-2

Şebeke Frekansı : 50/60 Hz

[Ue] nominal çalışma voltajı :

<= 375 V DC
380...415 V AC 50/60 Hz
220...240 V AC 50/60 Hz
440 V AC 50/60 Hz
230...400 V AC 50/60 Hz

Manyetik açma limiti : 3...5 x In

[Ics] nominal hizmet kesme kapasitesi :

7500 A 75 % 'e uygunEN/IEC 60898-1 - 400 V AC 50/60 Hz
4,5 kA 75 % 'e uygunEN/IEC 60947-2 - 440 V AC 50/60 Hz
7,5 kA 75 % 'e uygunEN/IEC 60947-2 - 380...415 V AC 50/60 Hz
15 kA 75 % 'e uygunEN/IEC 60947-2 - 220...240 V AC 50/60 Hz
10 kA 100 % 'e uygunEN/IEC 60947-2 - <= 375 V DC

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunEN/IEC 60947-2

[Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunEN/IEC 60947-2

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : AÇIK/KAPALI göstergesi

Montaj Tipi : Takılabilir

Montaj Desteği : 35 mm simetrik DIN rayı

9 mm vida adımı : 9

Yükseklik : 81 mm

Derinlik : 73 mm

Genişlik : 81 mm

Ürün Ağırlığı : 0,615 kg

Renk : Beyaz

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 5000 cycles 'e uygunIEC 60947-2

Bağlantılar – terminaller :

Tünel tipi terminaller1…50 mm² sert
Tünel tipi terminaller1,5…35 mm² esnek

Tel sıyırma uzunluğu : 15 mm

Sıkma torku : 3,5 N.m

Toprak kaçağı koruması : Ayrı blok

Kullanım Alanları

Ofis ve konut elektrik sistemleri

Aydınlatma devreleri

UPS çıkışları

Otomasyon panoları

Elektronik cihaz koruması

Ticari tesisatlar

Avantajları

80A güçlü koruma kapasitesi

B eğrisi ile hassas cihazlarda yüksek güvenlik

3 fazlı sistemler için ideal çözüm

Kolay ve hızlı montaj imkanı

Schneider Electric kalitesi ve uluslararası güvenlik standartlarına uygunluk

B karakteristiği, ofisler, konutlar, aydınlatma sistemleri ve hassas elektronik cihazların kullanıldığı alanlar için idealdir. Kompakt tasarımı ve DIN ray uyumluluğu sayesinde hızlı ve kolay montaj sağlar.
