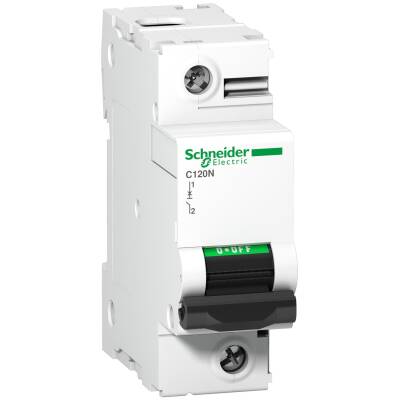

SCHNEIDER A9N18343 C120N 1P 125A B TİPİ OTOMATİK SİGORTA

SCHNEIDER A9N18343 C120N 1P 125A B TİPİ OTOMATİK SİGORTA

Schneider A9N18343, C120N serisinin 1 kutuplu (1P) ve 125A akım kapasiteli, B tipi eğrili otomatik sigorta modelidir. Aşırı akım ve kısa devre durumlarında devreyi keserek sisteminizi korur. Özellikle düşük kalkış akımı gerektiren hassas cihazların bulunduğu uygulamalarda tercih edilir.

Teknik Özellikler

Seri : Acti 9

Ürün Adı : Acti9 C120

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : C120N

Cihaz Uygulaması : Dağıtım

Kutup Tanımı : 1P

Korumalı kutupların sayısı : 1

[In] nominal akım : 125 A -de 30 °C

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : B

Kesme kapasitesi :

3 kA Icu -de 380...415 V AC 50/60 Hz IT 'e uygunEN/IEC 60947-2
20 kA Icu -de 130 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
15 kA Icu -de 12 V DC 'e uygunEN/IEC 60947-2
15 kA Icu -de 125 V DC 'e uygunEN/IEC 60947-2
10 kA Icu -de <= 144 V DC 'e uygunEN/IEC 60947-2
10 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
20 kA Icu -de 12 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
10000 A Icn -de 230/400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1

Şebeke Frekansı : 50/60 Hz

[Ue] nominal çalışma voltajı :

380...415 V AC 50/60 Hz
125 V DC
<= 144 V DC
12 V DC
220...240 V AC 50/60 Hz
230...400 V AC 50/60 Hz
130 V AC 50/60 Hz
12 V AC 50/60 Hz

Manyetik açma limiti : 3...5 x In

[Ics] nominal hizmet kesme kapasitesi :

15 kA 75 % 'e uygunEN/IEC 60947-2 - 130 V AC 50/60 Hz
15 kA 100 % 'e uygunEN/IEC 60947-2 - 125 V DC
2,25 kA 75 % 'e uygunEN/IEC 60947-2 - 380...415 V AC 50/60 Hz
15 kA 100 % 'e uygunEN/IEC 60947-2 - 12 V DC
10 kA 100 % 'e uygunEN/IEC 60947-2 - <= 144 V DC
7,5 kA 75 % 'e uygunEN/IEC 60947-2 - 220...240 V AC 50/60 Hz
15 kA 75 % 'e uygunEN/IEC 60947-2 - 12 V AC 50/60 Hz
7500 A 75 % 'e uygunEN/IEC 60898-1 - 230/400 V AC 50/60 Hz

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunEN/IEC 60947-2

[Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunEN/IEC 60947-2

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : AÇIK/KAPALI göstergesi

Montaj Tipi : Takılabilir

Montaj Desteği : 35 mm simetrik DIN rayı

9 mm vida adımı : 3

Yükseklik : 81 mm

Derinlik : 73 mm

Genişlik : 27 mm

Ürün Ağırlığı : 0,205 kg

Renk : Beyaz

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 5000 cycles 'e uygunIEC 60947-2

Bağlantılar – terminaller :

Tünel tipi terminaller1…50 mm² sert
Tünel tipi terminaller1,5…35 mm² esnek

Tel sıyırma uzunluğu : 15 mm

Sıkma torku : 3,5 N.m

Toprak kaçağı koruması : Yok

Kullanım Alanları

Konut tipi elektrik tesisatları

Ofis ve ticari bina panoları

Aydınlatma devreleri

Priz ve cihaz koruma hatları

Hassas elektronik ekipmanlar

UPS ve otomasyon sistemleri

Avantajları

125A yüksek akım taşıma kapasitesi

B eğrisi ile hassas yüklerde güvenli koruma

Tek kutuplu yapısı ile kompakt kullanım

Kolay DIN ray montajı

Uluslararası güvenlik ve kalite standartlarına uygunluk

Schneider Electric güvencesi

B tipi karakteristik, konutlar, ofisler, aydınlatma devreleri ve hassas elektronik sistemlerde yüksek güvenlik sağlar. Schneider Electric kalitesi ile uzun ömürlü ve güvenilir bir çözüm sunar.
