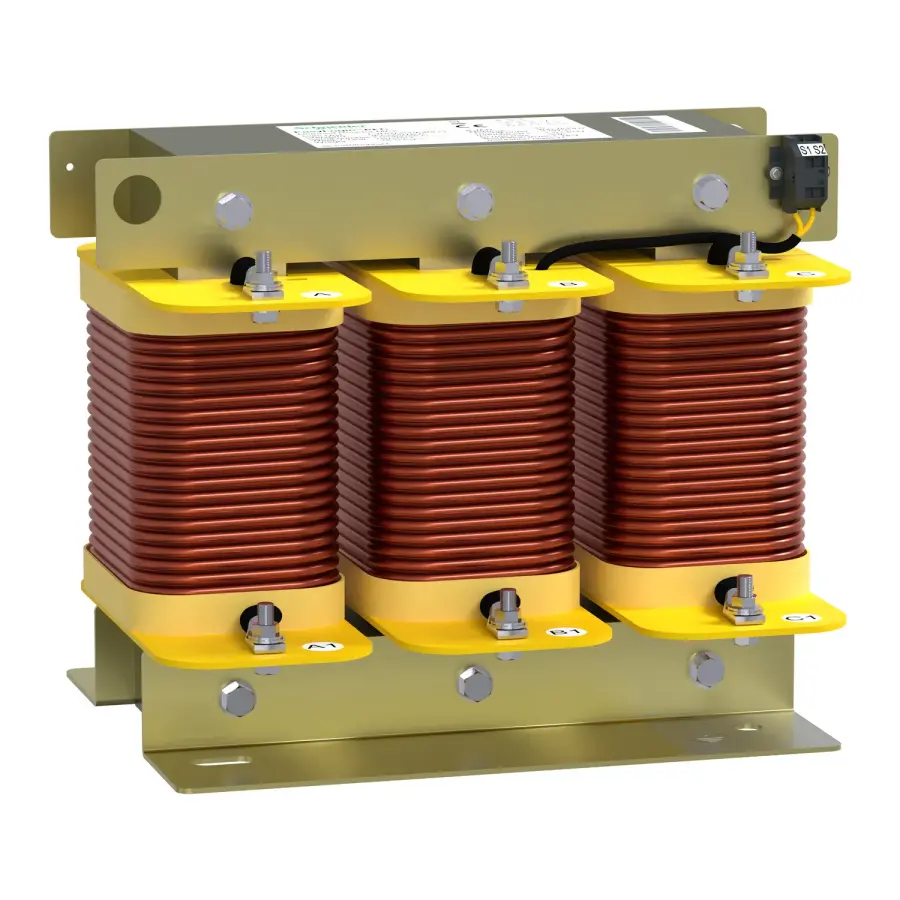

SCHNEIDER LVR07250A40LO 400V 25 KVAR %7/189HZ MEDIUM REAKTÖR

SCHNEIDER LVR07250A40LO 400V 25 KVAR %7/189HZ MEDIUM REAKTÖR

Schneider LVR07250A40LO, orta gerilim kompanzasyon sistemlerinde harmonik filtreleme ve sistem güvenliği için özel olarak tasarlanmış yüksek kaliteli bir reaktift güç reaktörüdür. 400V çalışma gerilimi, 25 kVAR gücü, %7 empedans oranı ve 189 Hz rezonans frekansı ile kompanzasyon panolarınızda maksimum verimlilik sağlar.

Teknik Özellikler

Ürün Serisi : PowerLogic

Ürün Grubu : DR

Ürün Ya da Bileşen Tipi : Harmonik reaktör

Şebeke Frekansı : 50 Hz

Reaktif güç değeri : 25 kvar için 400 V AC 50 Hz

Ag gerilimi : 400 V AC 50 Hz

Ayar sırası : 3,8 - 190 Hz - % 7 - 50 Hz

Power losses (max) : 200 W

Endüktans değeri : 1,499 mH

Endüktans toleransı : - % 5 ila % 5 faz başına

Temel akım değeri : 36,1 A

RMS current rating : 39 A

Elektrik yalıtım sınıfı : Sınıf H

[Ui] nominal yalıtım voltajı : 1,1 kV

Dielektrik test gerilimi : 4 kV 50 Hz 1 dakika

[Imp] maksimum kalıcı akım : 1,2 x I1

Harmonik akım spektrumu :

3,7 % x I3
38,2 % x I5
13,6 % x I7
4,9 % x I11

Dinamik dayanım akımı : 2,2 x Isc

[Ith] klasik açık hava termik akımı : 2 A -de 250 V AC 50 Hz

Kurulumun Tipi : Iç mekan kurulumu

Soğutmanın tipi : Zorlamalı konveksiyon

Bağlantılar – terminaller : Tampon terminali

Sabitleme merkezi : 200 x 125 mm

Yükseklik : 220 mm

Genişlik : 240 mm

Derinlik : 160 mm

Ürün Ağırlığı : 15 kg

IP koruma derecesi : IP00

Ürün Avantajları

Harmonik bozulmaları azaltarak sistem koruması sağlar

Kompanzasyon kondansatörlerinin ömrünü uzatır

Gerilim dengesini korur ve sistem güvenilirliğini artırır

Yüksek kaliteli malzeme ve Schneider güvencesi

Kolay montaj ve bakım

Kullanım Alanları

Endüstriyel tesisler

Kompanzasyon ve güç dağıtım sistemleri

Alçak ve orta gerilim panoları

Enerji kalitesi ve harmonik kontrolü gereken uygulamalar
