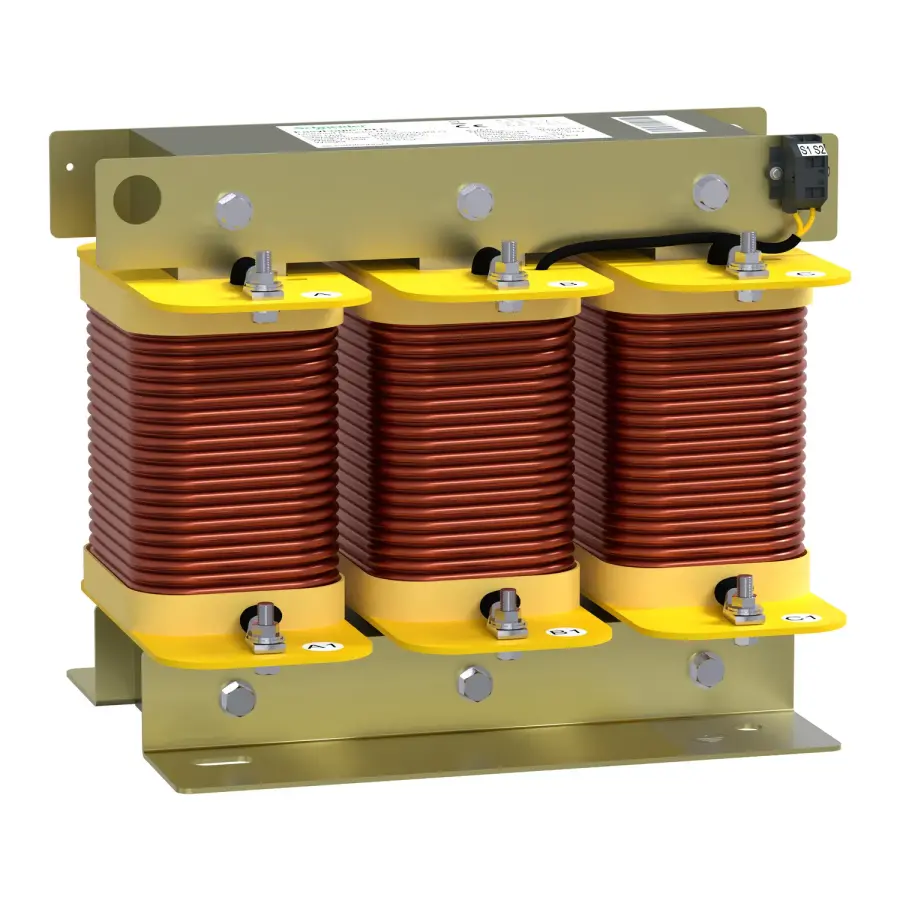

Gelince Haber VerSCHNEIDER LVR14500A40LO 400V 50KVAR %14/135 50Hz MEDİUM REAKTÖR
Schneider Electric LVR14500A40LO, 400V gerilim seviyesinde çalışan, 50kVAr güç değerine sahip %14/135 oranında harmonik bastırma sağlayan orta (medium) tip reaktör modelidir. Bu reaktör, harmonik filtreleme ve güç faktörü düzeltme uygulamalarında, özellikle kompanzasyon sistemleri için tasarlanmıştır.
Teknik Özellikler
Ürün Serisi : PowerLogic
Ürün Grubu : DR
Ürün Ya da Bileşen Tipi : Harmonik reaktör
Şebeke Frekansı : 50 Hz
Reaktif güç değeri : 50 kvar için 400 V AC 50 Hz
Ag gerilimi : 400 V AC 50 Hz
Ayar sırası : 2,7 - 135 Hz - % 14 - 50 Hz
Power losses (max) : 400 W
Endüktans değeri : 1,598 Mh
Endüktans tolerans : - % 5 ila % 5 faz başına
Temel akım değeri : 72,2 A
RMS current rating : 73,6 A
Elektrik yalıtım sınıfı : Sınıf H
[Ui] nominal yalıtım voltajı : 1,1 kV
Dielektrik test gerilimi : 4 kV 50 Hz 1 dakika
[Imp] maksimum kalıcı akım : 1,12 x I1
Harmonik akım spektrumu :
5,5 % x I3
10,7 % x I5
5,3 % x I7
2,1 % x I11
Dinamik dayanım akımı : 2,2 x Isc
[Ith] klasik açık hava termik akımı : 2 A -de 250 V AC 50 Hz
Kurulumun Tipi : Iç mekan kurulumu
Soğutmanın tipi : Zorlamalı konveksiyon
Bağlantılar – terminaller : Tampon terminali
Sabitleme merkezi : 200 x 125 mm
Yükseklik : 270 mm
Genişlik : 260 mm
Derinlik : 200 mm
Ürün Ağırlığı : 33 kg
IP koruma derecesi : IP00
Avantajları
Harmonik Bastırma: %14/135 endüktans değeri ile 5. harmonik (ve üzeri) bileşenlerin etkili şekilde filtrelenmesini sağlar.
Kondansatör Koruması: Kondansatör ömrünü uzatır ve sistem güvenliğini artırır.
Enerji Kalitesi İyileştirme: Güç faktörünü düzeltirken harmonik bozulmaları minimize eder.
Endüstriyel Uygunluk: Ağır sanayi, üretim tesisleri, AVM, hastane ve ofis binalarında yüksek performans.
Kullanım Alanları
Kompanzasyon panoları
Harmonik filtreleme sistemleri
Endüstriyel enerji yönetimi
Güç faktörü düzeltme sistemleri
Otomatik kompanzasyon röleleriyle entegre çözümler
