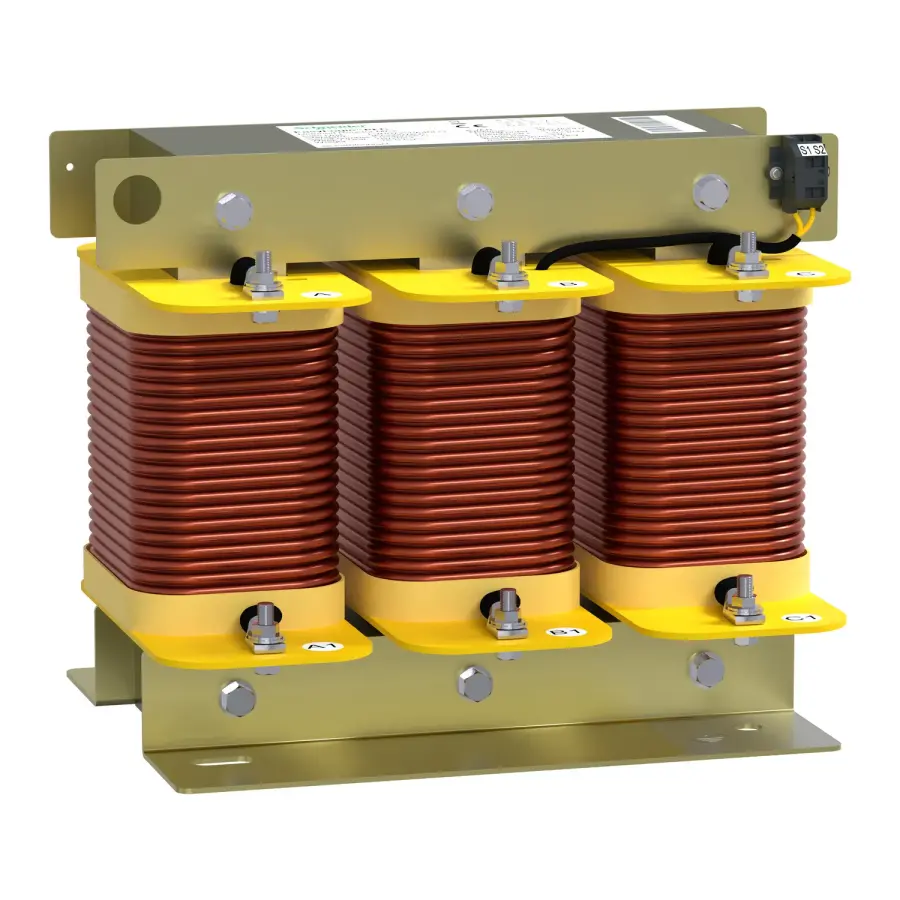

SCHNEIDER LVR07500A40LO 400V 50KVAR %7/189HZ MEDIUM REAKTÖR

SCHNEIDER LVR07500A40LO 400V 50KVAR %7/189HZ MEDIUM REAKTÖR

Schneider Electric LVR07500A40LO, güçlü ve güvenilir performansı ile reaktif güç kompanzasyon sistemlerinde yüksek verimlilik sunar. 400V gerilimde çalışan bu orta gerilim reaktörü, 50 kVAR gücünde olup %7 empedans oranı ve 189 Hz rezonans frekansı ile harmonik filtreleme ve gerilim kararlılığı sağlar.

Teknik Özellikler

Ürün Serisi : PowerLogic

Ürün Grubu : DR

Ürün Ya da Bileşen Tipi : Harmonik reaktör

Şebeke Frekansı : 50 Hz

Reaktif güç değeri : 50 kvar için 400 V AC 50 Hz

Ag gerilimi : 400 V AC 50 Hz

Ayar sırası : 3,8 - 190 Hz - % 7 - 50 Hz

Power losses (max) : 320 W

Endüktans değeri : 0,75 mH

Endüktans toleransı : - % 5 ila % 5 faz başına

Temel akım değeri : 72,2 A

RMS current rating : 77,9 A

Elektrik yalıtım sınıfı : Sınıf H

[Ui] nominal yalıtım voltajı : 1,1 kV

Dielektrik test gerilimi : 4 kV 50 Hz 1 dakika

[Imp] maksimum kalıcı akım : 1,2 x I1

Harmonik akım spektrumu :

3,7 % x I3
38,2 % x I5
13,6 % x I7
4,9 % x I11

Dinamik dayanım akımı : 2,2 x Isc

[Ith] klasik açık hava termik akımı : 2 A -de 250 V AC 50 Hz

Kurulumun Tipi : Iç mekan kurulumu

Soğutmanın tipi : Zorlamalı konveksiyon

Bağlantılar – terminaller : Tampon terminali

Sabitleme merkezi : 200 x 125 mm

Yükseklik : 270 mm

Genişlik : 260 mm

Derinlik : 200 mm

Ürün Ağırlığı : 22 kg

IP koruma derecesi : IP00

Ürün Avantajları

Harmoniklerin filtrelenmesini sağlar

Kompanzasyon sistemlerinin ömrünü uzatır

Enerji kalitesini artırır

Termal ve manyetik koruma özelliklerine uygundur

Kolay montaj ve bakım imkanı

Kullanım Alanları

Endüstriyel tesisler

Alçak ve orta gerilim pano sistemleri

Enerji yönetimi ve kompanzasyon çözümleri
