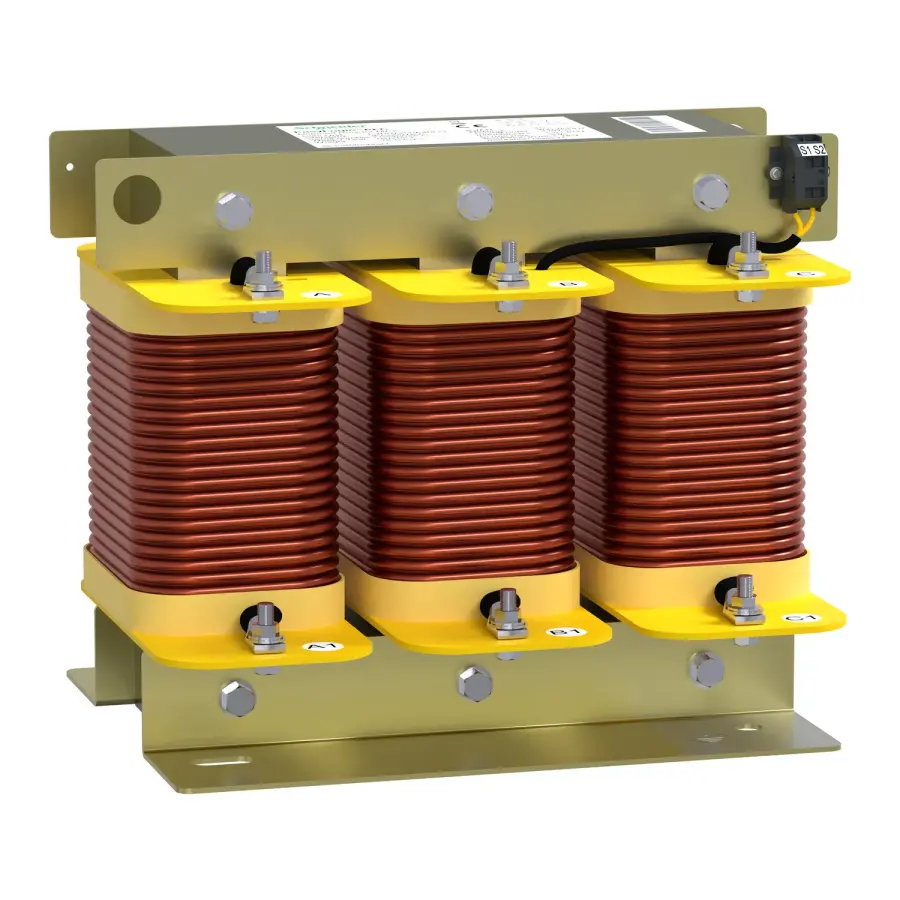

SCHNEIDER LVR14250A40LO 400V 25 KVAR %14/135 50HZ MEDIUM REAKTÖR

SCHNEIDER LVR14250A40LO 400V 25 KVAR %14/135 50HZ MEDIUM REAKTÖR

Schneider Electric LVR14250A40LO, 400V gerilim ve 50Hz frekans değerinde çalışan, 25 kVAr güç kapasitesine sahip %14/135 harmonik bastırmalı medium tip reaktördür. Özellikle kompanzasyon sistemlerinde kondansatör koruması ve harmonik filtreleme amacıyla kullanılır. Schneider’in güvenilir Varplus Reactor serisindendir.

Teknik Özellikler

Ürün Serisi : PowerLogic

Ürün Grubu : DR

Ürün Ya da Bileşen Tipi : Harmonik reaktör

Şebeke Frekansı : 50 Hz

Reaktif güç değeri : 25 kvar için 400 V AC 50 Hz

Ag gerilimi : 400 V AC 50 Hz

Ayar sırası : 2,7 - 135 Hz - % 14 - 50 Hz

Power losses (max) : 200 W

Endüktans değeri : 3,195 Mh

Endüktans toleransı : - % 5 ila % 5 faz başına

Temel akım değeri : 36,1 A

RMS current rating : 36,8 A

Elektrik yalıtım sınıfı : Sınıf H

[Ui] nominal yalıtım voltajı : 1,1 kV

Dielektrik test gerilimi : 4 kV 50 Hz 1 dakika

[Imp] maksimum kalıcı akım : 1,12 x I1

Harmonik akım spektrumu :

5,5 % x I3
10,7 % x I5
5,3 % x I7
2,1 % x I11

Dinamik dayanım akımı : 2,2 x Isc

[Ith] klasik açık hava termik akımı : 2 A -de 250 V AC 50 Hz

Kurulumun Tipi : Iç mekan kurulumu

Soğutmanın tipi : Zorlamalı konveksiyon

Bağlantılar – terminaller : Tampon terminali

Sabitleme merkezi : 200 x 125 mm

Yükseklik : 220 mm

Genişlik : 240 mm

Derinlik : 160 mm

Ürün Ağırlığı : 22 kg

IP koruma derecesi : IP00

Ürün Avantajları

Yüksek performanslı harmonik filtreleme: %14 oranı sayesinde 5. ve üzeri harmoniklerin bastırılmasında etkilidir.

Kondansatör koruması: Harmonik etkileri azaltarak kondansatörlerin ömrünü uzatır.

Enerji verimliliği: Daha sağlıklı bir güç faktörü düzeltmesi sağlar.

Kolay entegrasyon: Kompanzasyon sistemlerine sorunsuz şekilde entegre edilebilir.

Uzun ömürlü ve dayanıklı yapı

Kullanım Alanları

Otomatik kompanzasyon panoları

Endüstriyel tesisler

AVM, hastane, okul gibi ticari yapılar

Harmonik bozunumun yüksek olduğu elektriksel altyapılar
