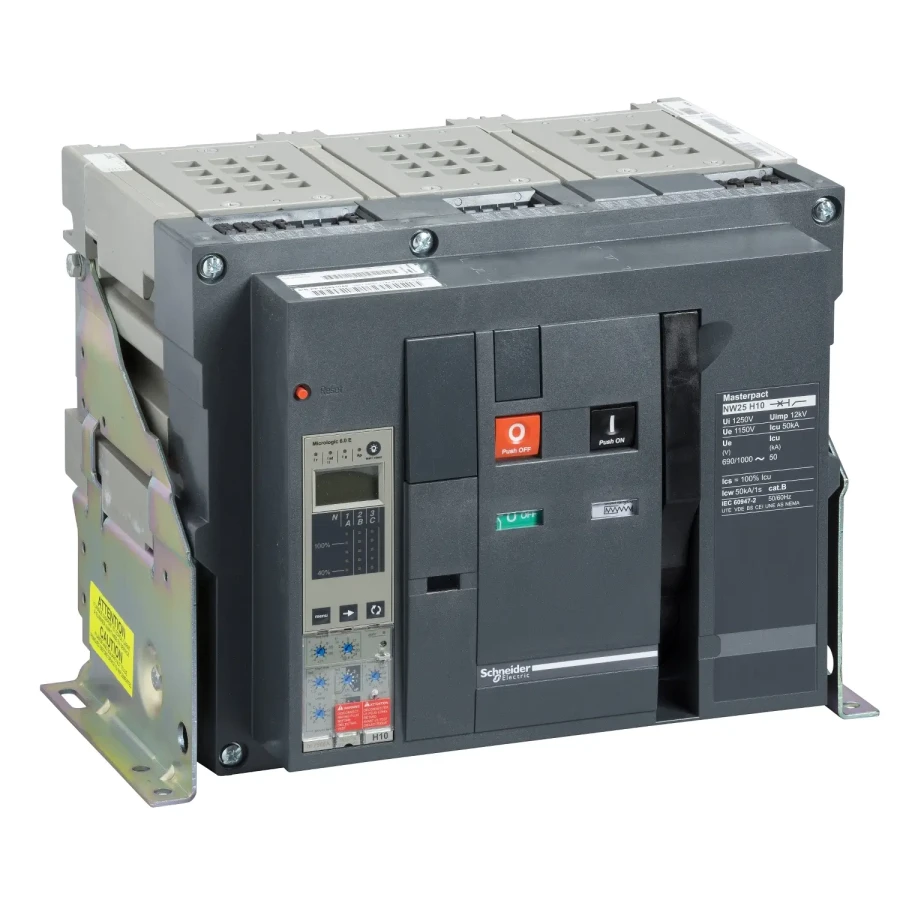

SCHNEIDER NW32H13PML2EHH 3200A 65kA 3P ÇEKMECELİ MASTERPACT DEVRE KESİCİ

SCHNEIDER NW32H13PML2EHH 3200A 65kA 3P ÇEKMECELİ MASTERPACT DEVRE KESİCİ

SCHNEIDER NW32H13PML2EHH Masterpact, yüksek güçlü elektrik sistemlerinde maksimum güvenlik ve performans için geliştirilmiş, 3200A akım taşıma kapasitesine sahip, 65kA kısa devre kesme kapasiteli, 3 kutuplu ve çekmeceli tip bir kompakt devre kesicidir. Endüstriyel tesislerde, enerji santrallerinde ve büyük elektrik panolarında tercih edilen bu model, güvenilir koruma, esneklik ve kolay bakım avantajları sunar.

Teknik Özellikler

Seri : MasterPacT

Ürün Adı : Masterpact NW

Devre kesici adı : MasterPact NW32H1

Ürün Ya da Bileşen Tipi : Devre kesici

Cihaz Uygulaması : Güç dağıtım koruması

Kutup Tanımı : 3P

Control unit : Olmadan Kontrol ünitesi

[In] nominal akım : 3200 A -de 40 °C

Performance type : H1 65 kA 440 V AC

[Ue] nominal çalışma voltajı : 690 V AC 50/60 Hz

Yalıtıma uygunluk : Evet 'e uygunEN/IEC 60947-2

Selectivity category : Kategori B

Kontrol tipi : Açma/kapama butonu

Montaj Tipi : Çekmeceli

[Icu] rated ultimate short-circuit breaking capacity :

65 kA -de 220/415 V AC 50/60 Hz
65 kA -de 440 V AC 50/60 Hz
65 kA -de 525 V AC 50/60 Hz
65 kA -de 690 V AC 50/60 Hz

[Ics] nominal hizmet kesme kapasitesi :

65 kA -de 220/415 V AC 50/60 Hz
65 kA -de 440 V AC 50/60 Hz
65 kA -de 525 V AC 50/60 Hz
65 kA -de 690 V AC 50/60 Hz

[Icw] nominal kısa süreli dayanma akımı :

65 kA 1 sn
65 kA 3 s

[Icm] nominal kısa devre kapama kapasitesi :

143 kA 220/415 V AC -de 50/60 Hz
143 kA 440 V AC -de 50/60 Hz
143 kA 525 V AC -de 50/60 Hz
143 kA 690 V AC -de 50/60 Hz

Sensor rating :

1600 A
3200 A

[Ui] nominal yalıtım voltajı : 1000 V AC 50/60 Hz

[Uimp] nominal darbe dayanım voltajı : 12 kV

W cinsinden güç dağılımı : 670 W

Maksimum kesme süresi : 25 ms

Maksimum kapama yanıt süresi : 70 ms

Montaj Desteği :

Arka plaka
Raylar

Üst bağlantı :

Ön
Arka

Aşağı bağlantı :

Ön
Arka

Bağlantı aralığı : 115 mm

Mekanik dayanıklılık :

10000 cycles bakım olmadan
20000 cycles bakım ile

Elektrik dayanıklılığı :

5000 cycles 440 V AC 50/60 Hz bakım olmadan 'e uygunEN/IEC 60947-2
2500 cycles 690 V AC 50/60 Hz bakım olmadan 'e uygunEN/IEC 60947-2
AC-23A: 5000 cycles 440 V AC 50/60 Hz bakım olmadan 'e uygunEN/IEC 60947-3
AC-23A: 2500 cycles 690 V AC 50/60 Hz bakım olmadan 'e uygunEN/IEC 60947-3
AC-3: 6000 cycles 440/690 V AC 50/60 Hz bakım olmadan 'e uygunEN/IEC 60947-3

Yükseklik : 439 mm

Genişlik : 441 mm

Derinlik : 395 mm

Ürün ağırlığı : 90 kg

IP koruma derecesi : IP30 conforming to IEC 60529

Avantajları

Yüksek kısa devre kesme kapasitesi ile maksimum sistem güvenliği

Çekmeceli yapı sayesinde bakım ve değişim işlemleri hızlı ve güvenlidir

Geniş aksesuar ve iletişim modülü uyumluluğu (Micrologic kontrol üniteleri ile entegre çalışabilir)

Ağır endüstriyel uygulamalara uygun, dayanıklı ve uzun ömürlü tasarım

Enerji yönetimi ve uzaktan izleme için akıllı sistemlerle entegre edilebilir

Kullanım Alanları

Enerji üretim ve dağıtım sistemleri

Endüstriyel tesis ana dağıtım panoları

Büyük ticari binalar

Jeneratör ve trafo koruma sistemleri

Kritik altyapı uygulamaları (havaalanı, veri merkezi vb.)
