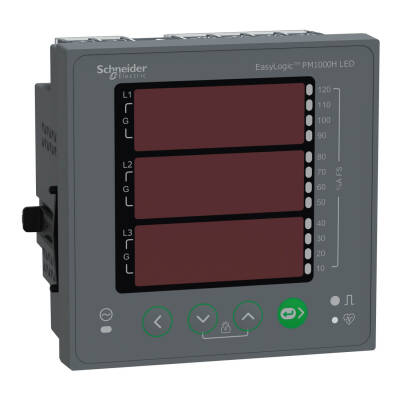

SCHNEIDER METSEPM1130HCL05RS EasyLogic ÇIFT P&E RLY RS CL 0.5 ENERJİ ANALİZÖRÜ

SCHNEIDER METSEPM1130HCL05RS EasyLogic ÇIFT P&E RLY RS CL 0.5 ENERJİ ANALİZÖRÜ

Endüstriyel enerji verimliliği, günümüzün en önemli iş hedeflerinden biri haline gelmiştir. Bu bağlamda, enerji tüketiminin izlenmesi, analiz edilmesi ve optimize edilmesi, hem maliyetleri azaltmak hem de çevresel etkileri minimize etmek için kritik bir adımdır. Schneider Electric'in METSEPM1130HCL05RS EasyLogic Çift P&E RLY RS CL 0.5 Enerji Analizörü, enerji yönetimini kolaylaştıran ve enerji verimliliğini artıran en gelişmiş cihazlardan biridir.

Teknik Özellikler

Seri : EasyLogic

Ürün adı : EasyLogic PM11XXH RS

Cihaz kısa adı : PM1130H

Ürün veya bileşen türü : Çift kaynaklı enerji ölçer

Güç kalitesi analizi : Toplam harmonik bozulma

Cihaz uygulaması :

Enerji izleme
Ana veya yedek güç izleme

Ölçüm türü :

Akım
Gerilim
Frekans
Güç faktörü
Faz açısı
RPM
Zirve talep gücü
Harmonik bozulma (I THD ve U THD)
Aktif güç
Aktif enerji

Ölçüm tipi :

Dengesizlik akımı
Güç faktörü ve yer değiştirme PF (işaretli, dört çeyrek)
Reaktif güç Q, Q1, Q2, Q3
Ortalama akım Iavg
Aktif, reaktif, görünen enerji (işaretli, iki çeyrek)
Aktif güç P, P1, P2, P3
Frekans
Hesaplanan nötr akım
Gerilim U21, U32, U13, V1, V2, V3
Dengesizlik voltajı
Dönme hızı
Talep gücü P, Q, S
Faz akımları
Görünür güç S, S1, S2, S3
Faz akımı I1, I2, I3 RMS
Ortalama voltaj Vavg

Sayaç fonksiyonları :

ON-load kaynağı 1 saat sayma
Saat sayımında
ON-load kaynağı 2 saat sayma
Güç kesintisi

[Biz] nominal besleme voltajı :

60...277 V AC 45...65 Hz
60...277V DC

Ağ frekansı :

60 Hz
50 Hz

[In] nominal akım :

5 A
1 A

Ağ türü :

2P
2P + N
3P
1P + N
3P + N

VA'da maksimum güç tüketimi : Faz ve nötr arasında 240 V'ta 6 VA

W cinsinden maksimum güç tüketimi : 240 V'ta 3 W

Ekran tipi : 7 segment LED

Ekran rengi : Kırmızı

Mesaj görüntüleme kapasitesi : 4 karakterden oluşan 3 alan

Rakamları görüntüle : 12 basamak (lar) - 14,2 mm yükseklik

Verilerin iletilmesi :

Son temizlenen günlük
Ölçümlerin okunması
Tüm sayaçlar
Devrim hızı
Anlık ve talep değerleri

Ayarların kurcalanmaz : Erişim koduyla korunur

Örnekleme oranı : 32 numune/döngü

Ölçüm akımı : 5...6000 mA

Sinyal :

Gerilim (empedans 5 MOhm)4 x
Akım 0,005...10 A (empedans 0,3 MOhm)6 x

Ölçüm gerilimi :

Fazlar arasında 35...480 V AC 50...60 Hz
Faz ile nötr arasında 35...277 V AC 50...60 Hz
277...999000 V AC 50...60 Hz harici VT ile

Frekans ölçüm aralığı : 45...65Hz

Ölçüm doğruluğu :

Akım +/- %0,5
Gerilim +/- %0,5
Frekans +/- %0,05
Güç faktörü +/- 0,01
Reaktif güç +/- %2
Reaktif enerji +/- %2
Aktif güç +/- %0,5
Görünür güç +/- %0,5
Aktif enerji +/- %0,5
Görünür enerji +/- %0,5
Harmonik bozulma (I THD ve U THD) +/- %5

Çıkış sayısı : 1 röle

Çıkış voltajı : 300 V AC@2 A

Talep aralıkları : 1 s

Yerel sinyalizasyon :

Yeşil LED: aktivite
Kırmızı LED: çıkış sinyali 1...9999000 darbe/k_h (kWh, kVAh, kVARh)
Kırmızı LED: alternatif kaynak

İletişim portu protokolü : 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps çift/tek veya hiç modbus - 2 tel, yalıtım 2500 V

İletişim portu desteği : RS485

Veri kaydı : Enerji tüketimi günlükleri

Malzeme : Polikarbonat

Alev geciktirici : UL 94'e uygun V-0

Montaj modu : Gömme monteli

Montaj desteği : Çerçeve

Bağlantılar – terminaller :

Akım devresi: vidalı kelepçe terminalleri (altta) 2,08...3,31 mm² kablo (lar)
Gerilim devresi: vidalı kelepçe terminalleri (üstte) 0,82...3,31 mm² kablo (lar)
Kontrol devresi: vidalı kelepçe terminalleri (üstte) 0,82...3,31 mm² kablo (lar)
İletişim: vidalı kelepçe terminalleri (altta) 0,33...3,31 mm² kablo (lar)
İkincil devre: vidalı kelepçe terminalleri (altta) 0,33...3,31 mm² kablo (lar)
Röle çıkışı: vidalı kelepçe terminalleri (arka) 0,33...3,31 mm² kablo (lar)

Sıkma torku :

Akım devresi: 0,9...1 Nm Philips No 2 tornavida
Gerilim devresi: 0,9...1 Nm Philips No 2 tornavida
Kontrol devresi: 0,9...1 Nm Philips No 2 tornavida
İletişim: 0,5...0,6 Nm Philips no 1 tornavida
İkincil devre: 0,5...0,6 Nm Philips no 1 tornavida
Röle çıkışı: 0,5...0,6 Nm Philips no 1 tornavida

Tel sıyırma uzunluğu :

Akım devresi: 3,68 mm
Gerilim devresi: 7 mm
Kontrol devresi: 7 mm
İletişim: 7 mm
7 mm

Genişlik : 96 mm

Derinlik :

Dış : 13 mm
Panel: 52 mm

Yükseklik : 96 mm

Net ağırlık : 300 gr

Üstün Performans ve Güvenilirlik

Schneider Electric'in bu enerji analizörü, endüstriyel tesislerde enerji tüketimi ve verimliliğini doğru bir şekilde izlemek ve analiz etmek için tasarlanmıştır. Çift P&E RLY (Power and Energy Relay) fonksiyonu sayesinde, cihazın iki ayrı enerji kanalını aynı anda izleyebilmesi sağlanır. Bu özellik, enerji tüketiminin daha ayrıntılı ve doğru bir şekilde ölçülmesini mümkün kılar. Aynı zamanda, RS CL 0.5 sınıfı doğruluk ile yüksek hassasiyet sağlar.

Neden Schneider METSEPM1130HCL05RS Tercih Edilmeli?

Gelişmiş İzleme Özellikleri: İki ayrı enerji kanalını aynı anda izleyebilme yeteneği, çok daha detaylı ve kapsamlı enerji analizleri yapmanıza olanak tanır.

Yüksek Hassasiyet: 0.5 sınıfı doğruluk, güvenilir ve kesin sonuçlar elde etmenizi sağlar.

Uygulama Alanı Genişliği: Endüstriyel tesislerden, ticari binalara kadar geniş bir kullanım alanına sahiptir.

Schneider METSEPM1130HCL05RS EasyLogic Çift P&E RLY RS CL 0.5 Enerji Analizörü, enerji izleme ve yönetiminde yüksek doğruluk, güvenilirlik ve esneklik sunar. Endüstriyel tesislerde enerji verimliliğini artırmak isteyen işletmeler için mükemmel bir çözümdür. Hem ekonomik hem de çevresel açıdan fayda sağlamak isteyenler için Schneider Electric’in bu cihazı, enerji yönetimini bir üst seviyeye taşır.
