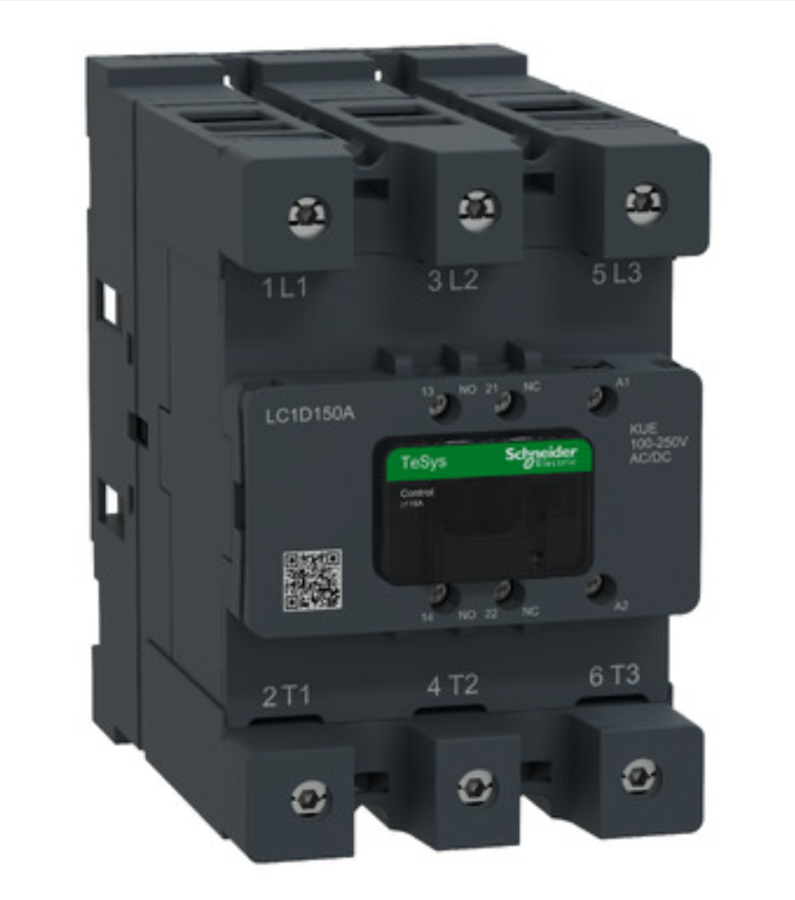

SCHNEIDER LC1D150AKUE 75 kW 1NA+1NK 100-250 AC/DC KONTAKTÖR

SCHNEIDER LC1D150AKUE 75 kW 1NA+1NK 100-250 AC/DC KONTAKTÖR

Schneider LC1D150AKUE, 75 kW'a kadar motor kontrolü sağlayan, AC ve DC sistemlerle uyumlu, yüksek kaliteli bir endüstriyel kontaktördür. 1 açık (NA) ve 1 kapalı (NK) yardımcı kontağı ile birlikte gelir. 100-250V AC/DC geniş gerilim aralığı sayesinde hem esnek kullanım sunar hem de sistem tasarımında kolaylık sağlar.

Teknik Özellikler

Ürün Serisi : TeSys Deca Gelişmiş

Ürün veya bileşen türü : Kontaktör

Cihaz kısa adı : LC1D

Kontaktör uygulaması :

Motor kontrolü
Dirençli yük

Kullanım kategorisi :

AC-3
AC-3e
AC-1
AC-4
DC-1
DC-3
DC-5

Direk açıklaması : 3P

[Ue] nominal çalışma gerilimi :

Güç devresi: <= 1000 V AC 16.67 ... 400 Hz
Güç devresi: <= 300 V DC

[Ie] nominal çalışma akımı :

Güç devresi için <440 V AC-3'te 150 A (°60 <= C'de)
Güç devresi için <440 V AC-3e'de 150 A (°60 <= C'de)
Güç devresi için <440 V AC-1'de 200 A (°60 <= C'de)

[Uc] kontrol devresi voltajı :

100 ... 250 V AC 50/60 Hz
100 ... 250 V DC

Motor gücü kW :

230 V AC 50/60 Hz'de (AC-3) 40 kW
400 V AC 50/60 Hz'de (AC-3) 75 kW
415 V AC 50/60 Hz'de (AC-3) 80 kW
440 V AC 50/60 Hz'de (AC-3) 90 kW
500 V AC 50/60 Hz'de (AC-3) 90 kW
690 V AC 50/60 Hz'de (AC-3) 100 kW
230 V AC 50/60 Hz'de (AC-3e) 40 kW
400 V AC 50/60 Hz'de (AC-3e) 75 kW
415 V AC 50/60 Hz'de (AC-3e) 80 kW
440 V AC 50/60 Hz'de (AC-3e) 90 kW
500 V AC 50/60 Hz'de (AC-3e) 90 kW
690 V AC 50/60 Hz'de (AC-3e) 100 kW
230 V AC 50/60 Hz'de (AC-4) 37 kW
400 V AC 50/60 Hz'de (AC-4) 75 kW
440 V AC 50/60 Hz'de (AC-4) 75 kW
500 V AC 50/60 Hz'de (AC-4) 75 kW
690 V AC 50/60 Hz'de (AC-4) 80 kW

Motor gücü hp :

200/208 V 60 Hz'de 40 hp
230/240 V 60 Hz'de 50 hp
460/480 V 60 Hz'de 100 hp
575/600 V 60 Hz'de 125 hp

Uyumluluk kodu : LC1D

Kutup temas bileşimi : 3 NO

Koruyucu kapak : İle

[Ith] geleneksel serbest hava termal akımı : Güç devresi için 200 A (60 °C'de)

Irms nominal üretim kapasitesi :

IEC 60947'ye uygun güç devresi için 440 V'de 1885 A
IEC 60947-5-1'e uygun sinyal devresi için 140 A AC
IEC 60947-5-1'e uygun sinyal devresi için 250 A DC

Nominal kırılma kapasitesi : IEC 60947'ye uygun güç devresi için 440 V'de 1440 A

[Icw] kısa süreli dayanma akımı olarak derecelendirildi :

Güç devresi için 350 A 40 °C - 10 dk
Güç devresi için 600 A 40 °C - 1 dk
Güç devresi için 1280 A 40 °C - 10 s
Güç devresi için 1800 A 40 °C - 1 s
Sinyal devresi için 100 A - 1 s
Sinyal devresi için 120 A - 500 ms
Sinyal devresi için 140 A - 100 ms

İlişkili sigorta derecesi :

Güç devresi için <= 440 V'de 160 A aM
Güç devresi için <= 690 V'de 125 A aM
Güç devresi için <= 690 V'de 250 A gG
Sinyal devresi için 10 A gG
Kontrol devresi için 0.2 A gG

Ortalama empedans : Güç devresi için 0.45 mOhm - Ith 200 A 50 Hz

Kutup başına güç dağılımı :

8 W AC-3
8 W AC-3e
22 W AC-1

[Ui] nominal yalıtım gerilimi :

Güç devresi: 600 V CSA sertifikalı
Güç devresi: 600 V UL sertifikalı
Güç devresi: IEC 60947-4-1'e uygun 1000 V
Sinyal devresi: IEC 60947-1'e uygun 690 V
Sinyal devresi: 600 V CSA sertifikalı
Sinyal devresi: 600 V UL sertifikalı

Aşırı gerilim kategorisi : III

[Uimp] nominal dürtü dayanma gerilimi : IEC 60947'ye uygun 8 kV

Güvenlik güvenilirlik seviyesi :

EN / ISO 13849-1'e uygun nominal yüke sahip B10d = 684932 devir kontaktörü
EN / ISO 13849-1'e uygun mekanik yüke sahip B10d = 1000000 devir kontaktörü

Mekanik dayanıklılık : 8 Mcycles

Elektriksel dayanıklılık :

Ue <= 440 V'de 0.85 Mcycles 150 A AC-3
Ue <= 440 V'de 0.85 Mcycles 150 A AC-3e
Ue <= 440 V'de 0.5 Mcycles 200 A AC-1

Kontrol devresi tipi :

AC 50/60 Hz'de
DC

Bobin teknolojisi : Dahili çift yönlü tepe sınırlayıcı diyot baskılayıcı

Kontrol devresi voltaj sınırları :

0.8 Uc Min ... 1.1 Uc Max (-40 ... 60 °C): operasyonel AC / DC
0.1 Uc Max (-40 ... 60 °C): bırakma AC / DC

VA'da itme gücü : 170 VA (20 °C'de)

W'de itme gücü : 105 W (20 °C'de)

VA'da bekleme güç tüketimi : 8 VA (20 °C'de)

W cinsinden tutma güç tüketimi : 20 °C'de 4,5 W

Çalışma süresi :

25 ... 90 ms açılıyor
20 ... 90 ms kapanıyor

Maksimum çalışma hızı :

60 °C'de 2400 cyc / s
20 oC'de Uc'ta 3600 cyc / h

Bağlantılar – terminaller :

Güç devresi: konektör 1 10 ... 120 mm ² - kablo sertliği: kablo ucu olmadan esnek
Güç devresi: konektör 2 10 ... 50 mm ² - kablo sertliği: kablo ucu olmadan esnek
Güç devresi: konektör 1 10 ... 120 mm ² - kablo sertliği: kablo ucu ile esnek
Güç devresi: konektör 2 10 ... 50 mm ² - kablo sertliği: kablo ucu ile esnek
Güç devresi: konektör 1 10 ... 120 mm ² - kablo sertliği: kablo ucu olmayan katı
Güç devresi: konektör 2 10 ... 50 mm ² - kablo sertliği: kablo ucu olmayan katı
Kontrol devresi: vida kelepçesi terminalleri 1 1 ... 4 mm ² - kablo sertliği: kablo ucu ile esnek
Kontrol devresi: vida kelepçesi terminalleri 2 1 ... 2,5 mm ² - kablo sertliği: kablo ucu ile esnek
Kontrol devresi: vida kelepçesi terminalleri 1 1 ... 4 mm ² - kablo sertliği: kablo ucu olmadan esnek
Kontrol devresi: vida kelepçesi terminalleri 2 1 ... 4 mm ² - kablo sertliği: kablo ucu olmadan esnek
Kontrol devresi: vida kelepçesi terminalleri 1 1 ... 4 mm ² - kablo sertliği: kablo ucu olmayan katı
Kontrol devresi: vida kelepçesi terminalleri 2 1 ... 4 mm ² - kablo sertliği: kablo ucu olmayan katı

Sıkma torku :

Güç devresi: 12 N.m - konektör altıgen vida kafasında 4 mm
Kontrol devresi: 1,7 N.m - vidalı kelepçe terminallerinde - tornavida düz Ø 6 mm
Kontrol devresi: 1.7 N.m - vidalı kelepçe terminallerinde - tornavida Philips No 2 ile
Kontrol devresi: 1.7 N.m - vida kelepçesi terminallerinde - tornavida pozidriv No 2 ile

Yardımcı temas bileşimi : 1 NO + 1 NC

Yardımcı kontak tipi :

Mekanik olarak bağlı tip 1 NO + 1 NC, IEC 60947-5-1'e uygun
IEC 60947-4-1'e uygun tip ayna kontağı 1 NC

Sinyal devresi frekansı : 16.67 ... 400 Hz

Minimum anahtarlama gerilimi : Sinyal devresi için 17 V

Minimum anahtarlama akımı : Sinyal devresi için 5 mA

Yalıtım direnci : Sinyal devresi için > 10 MOhm

Çakışmayan zaman :

NC ve NO kontağı arasındaki enerjisizleştirmede 1,5 ms
NC ve NO kontağı arasında enerji konusunda 1,5 ms

Montaj desteği : plaka

Yükseklik : 152 mm

Genişlik : 97 mm

Derinlik : 155 mm

Net ağırlık : 2,4 kg

Kullanım Alanları

Endüstriyel motor kontrol sistemleri

Otomasyon panoları

Kompresör, pompa ve fan uygulamaları

Aydınlatma ve enerji dağıtım sistemleri

Geri dönüşümlü veya yıldız-üçgen motor devreleri

Schneider LC1D150AKUE Kontaktör, uzun ömürlü yapısı ve yüksek güvenlik standartlarıyla endüstriyel sistemlerinizde motor kontrolünü güvenli ve verimli hale getirir.
