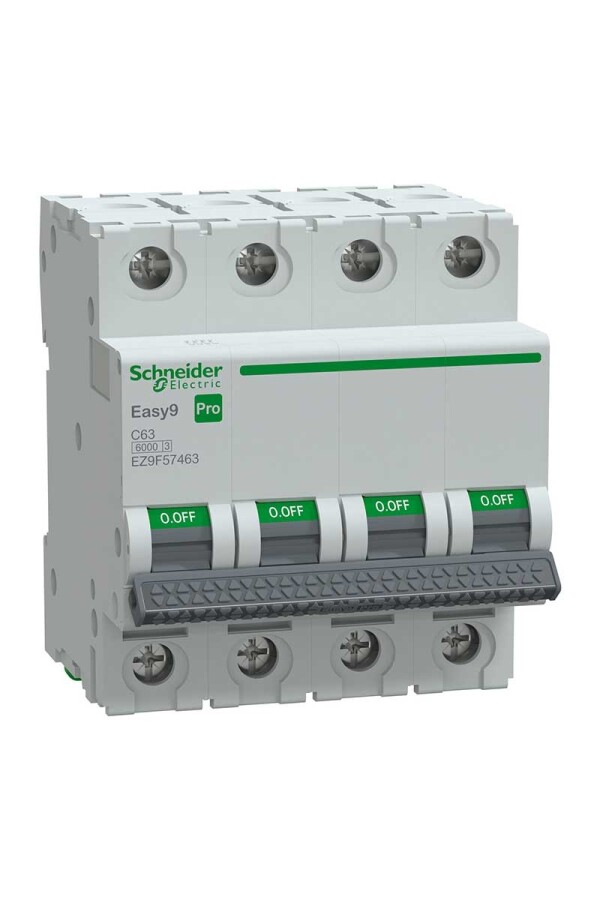

SCHNEIDER EZ9F57463 EASY 9 PRO 4P 63A 6kA C TİPİ OTOMATİK SİGORTA

SCHNEIDER EZ9F57463 EASY 9 PRO 4P 63A 6kA C TİPİ OTOMATİK SİGORTA

Schneider Electric Easy9 Pro serisi ile elektrik panolarınızda yüksek performans ve tam güvenlik bir araya geliyor. EZ9F57463 modeli, 4 kutuplu yapısı ile trifaze sistemler için ideal çözüm sunarken, 63A anma akımı ve 6kA kısa devre kesme kapasitesi ile güvenliğinizi garanti altına alır. C tipi karakteristiği, orta düzeyde aşırı akım koruması gereken devrelerde mükemmel sonuçlar sağlar.

Teknik Özellikler

Ürün Serisi : Easy9 Pro

Cihaz Uygulaması : Dağıtım

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : Easy9 Pro MCB

Kutup Tanımı : 4P

Korumalı kutupların sayısı : 4

[In] nominal akım : 63 A

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Yalıtıma uygunluk : Evet 'e uygunIEC/EN 60898-1

Şebeke Frekansı : 50/60 Hz

[Ue] nominal çalışma voltajı : 415 V AC 50/60 Hz

Manyetik açma sınırı : 5...10 x In 'e uygunIEC/EN 60898-1

Kesme kapasitesi : 6000 A Icu -de 415 V AC 50/60 Hz 'e uygunIEC/EN 60898-1

[Ics] nominal hizmet kesme kapasitesi : 6000 A 100 % 'e uygunIEC/EN 60898-1 - 415 V AC 50/60 Hz

Sınırlama sınıfı : 3

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunIEC/EN 60898-1

[Uimp] nominal darbe dayanım voltajı : 4 kV 'e uygunIEC/EN 60898-1

Kontak konum göstergesi : Evet

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : AÇIK/KAPALI göstergesi

Montaj Tipi : Takılabilir

Montaj Desteği : DIN rayı

Comb busbar dağıtım bloğu uyumluluğu :

Üst: pin type
Alt: pin/fork type

9 mm vida adımı : 8

Yükseklik : 85 mm

Genişlik : 72 mm

Derinlik : 77 mm

Ürün Ağırlığı : 488 g

Renk : Gri (RAL 7035)

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 10000 cycles

Kilitleme temini : Yes

Bağlantılar – terminaller :

Tünel tipi terminaller (alt) 1…16 mm² esnek
Tünel tipi terminaller (alt) 1…25 mm² sert

Sıkma torku : 3,5 N.m

Standartlar : IEC/EN 60898-1

IP koruma derecesi : IP20 conforming to IEC 60529

Kirletme derecesi : 3 'e uygunIEC/EN 60947-2

Bağıl nem : 95 % -de 55 °C

Çalışma için ortam hava sıcaklığı : -30…70 °C

Depolama Ortam Koşulları : -40…85 °C

Avantajları

Trifaze sistemler için uygun yapı: Sanayi, ticarethane ve büyük binalarda güvenli kullanım

C tipi koruma: Motor, aydınlatma ve priz devreleri için ideal

Kolay montaj ve kullanım: DIN ray sistemine kolay entegrasyon

Uzun ömürlü yapı: Schneider Electric güvencesiyle yüksek kaliteli malzeme ve performans

Enerji kesintilerine karşı koruma: Aşırı akım ve kısa devre durumlarında devreyi hızlı keserek cihazlarınızı ve tesisatınızı korur

Kullanım Alanları

Trifaze elektrik panoları

Sanayi tesisleri

Alçak gerilim dağıtım sistemleri

Ticari binalar ve ofisler

Jeneratör çıkışları ve UPS sistemleri
