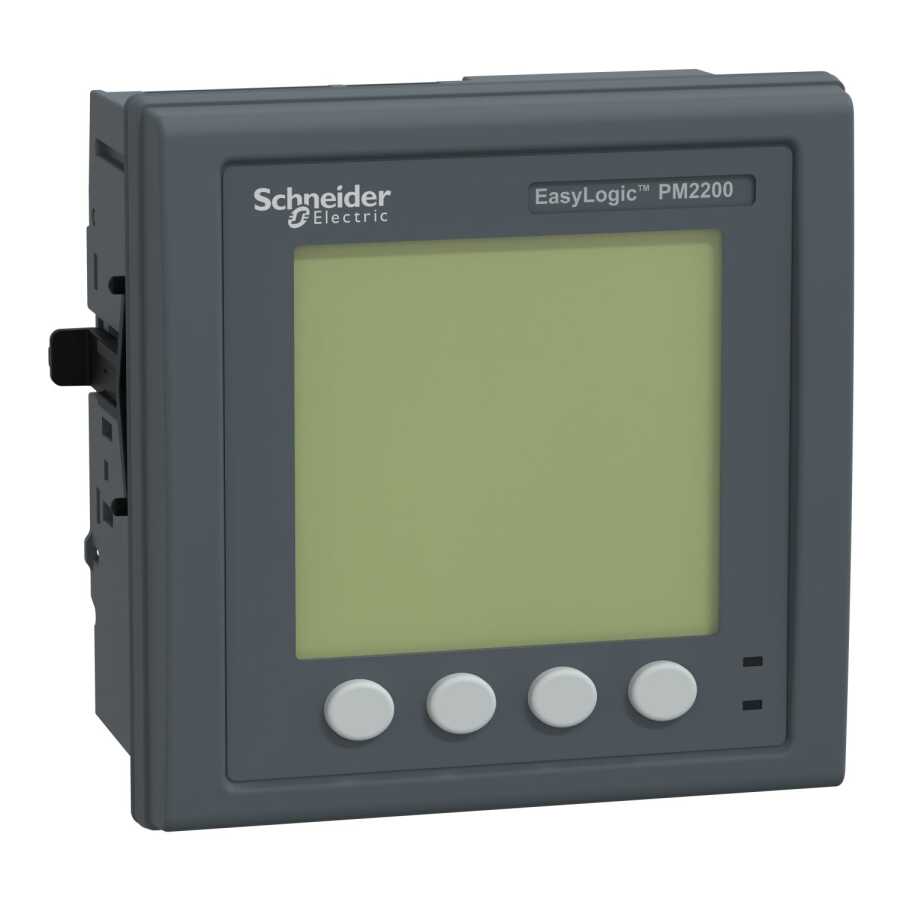

SCHNEIDER METSEPM2210 EasyLogic PM2210 LCD EKRAN CLASS 1 ENERJİ KALİTE ANALİZÖRÜ

SCHNEIDER METSEPM2210 EasyLogic PM2210 LCD EKRAN CLASS 1 ENERJİ KALİTE ANALİZÖRÜ

Schneider Electric EasyLogic PM2210 (METSEPM2210) modeli, yüksek hassasiyetli enerji ölçümleri, gerçek zamanlı izleme ve Class 1 doğruluk standardı ile işletmenizin enerji verimliliğini artırmak için geliştirilmiş profesyonel bir enerji kalite analizörüdür.

Endüstriyel tesislerden ticari binalara kadar geniş kullanım alanı sunan bu cihaz, LCD ekranı sayesinde tüm ölçüm değerlerini kolayca görüntülemenizi sağlar. Modbus RTU desteği ile otomasyon sistemlerine tam entegre çalışır.

Teknik Özellikler

Seri : EasyLogic

Ürün Adı : EasyLogic PM2200

Ürün Ya da Bileşen Tipi : Güç ölçer

Cihaz Uygulaması :

Alt faturalandırma
Güç izleme

Güç kalitesi analizi : Toplam harmonik bozulma

Ölçümün tipi :

Görünen güç min/max, total
Aktif ve reaktif güç min/max, total
Akım min/max, avg
Gerilim min/max, avg
Frekans min/max, avg
Toplam akım harmonik bozulması THD (I) faz başına
Toplam gerilim harmonik bozulması THD (U) faz başına
Güç faktörü min/max, avg
Görünen enerji toplam
Aktif ve reaktif enerji toplam

Ölçüm doğruluğu :

Görünen güç +/- 1 %
Aktif enerji +/- 1 %
Reaktif enerji +/- 1 %
Etkin güç +/- 1 %
Gerilim +/- %0,5
Güç faktörü +/- 0.01
Akım +/- %0,5
Frekans +/- %0,05

Ölçüm akımı : 5…6000 mA

Ölçüm gerilimi :

35…480 V AC 50/60 Hz fazlar arasında
20…277 V AC 50/60 Hz faz ve nötr arasında
480…999000 V AC 50/60 Hz harici VT ile

Frekans ölçüm aralığı : 45…65 Hz

[Us] nominal besleme gerilimi :

44...277 V AC 45...65 Hz +/- 10 %
44...277 V DC +/- 10 %

Şebeke Frekansı :

60 Hz
50 Hz

Yerel sinyalleme :

100 ms 120 V AC tipik
400 ms 230 V AC tipik
50 ms 125 V DC tipik

Nominal akım (Ir) :

1 A
5 A

VA cinsinden güç tüketimi : 6 VA -de 277 V AC

W cinsinden güç tüketimi :

3,3 W (güç hatları (AC))
2 W -de 277 V (güç hatları (DC))

İnput impedance :

Akım (impedance <= 0.3 mOhm)
Gerilim (impedance > 5 MOhm)

Ekran Tipi : Arkadan aydınlatmalı LCD

Ekran rengi : Monokrom

Ekran çözünürlüğü : 128 x 128 piksel

Kontrol tipi : 4 x düğme

Yerel sinyalleme : Kırmızı LED: çıkış sinyali 1...9999000 pulse/ k_h (kWh, kVAh, kVARh)
Yeşil LED: modül çalışıyor (RUN)

Girişlerin sayısı : 0

Çıkışların sayısı : 1 darbe

Darbe süresi : 20 ms

Montaj Tipi : Takılabilir

Montaj konumu : Dikey

Montaj desteği : Gövde

Malzeme : Polikarbonat

Genişlik : 96 mm

Derinlik :

Toplam : 76,09 mm
Yerleşik : 61,64 mm

Yükseklik : 96 mm

Ürün Ağırlığı : 300 g

Nerelerde Kullanılır?

Fabrika ve üretim hatları

AVM ve ticari binalar

Veri merkezleri

Otomasyon sistemleri

Elektrik panoları

Neden EasyLogic PM2210?

Enerji yönetiminde şeffaflık sağlar

Detaylı analiz ile işletme maliyetlerini azaltır

Hızlı ve doğru kararlar için güvenilir veri sunar

Enerji verimliliği hedeflerinize ulaşmanızı sağlar

Kutu İçeriği

1 x Schneider METSEPM2210 Enerji Analizörü

Montaj kılavuzu ve teknik dökümantasyon

Bağlantı aparatları
